Khi thay cuộn nguyên liệu, thợ phải lăn cuộn từ giá vào trục máy rồi căn tâm bằng tay. Cuộn tròn nên dễ trôi, còn lối bên hông máy thì quá hẹp để xe nâng vào. Mỗi lần thay cuộn là chuyền phải dừng khá lâu.

FullSharp bắt cầu trục xoay thanh ray 5T vào tường ngay cạnh máy, tải ray định mức 200 kg. Bên dưới treo tool nâng cuộn giữ chắc lõi cuộn khi nhấc lên. Cánh tay xoay đưa cuộn từ giá vào đúng trục máy nên thời gian thay cuộn ngắn lại.

Cầu trục xoay thanh ray 5T treo tường, treo tool nâng cuộn

Cầu trục xoay thanh ray 5T bắt tường, treo tool nâng cuộn đặt cạnh máy trong xưởng.

Thiết bị lắp đặt

  • Thanh ray thép 5T: mã tiết diện ray của FullSharp, tải định mức 200 kg, làm cánh tay cho khung xoay.
  • Bản mã bắt tường: cố định vào tường hoặc cột xưởng, không cần dựng trụ chiếm chỗ dưới sàn.
  • Khớp xoay: cánh tay quay theo góc lắp, đưa điểm nâng từ giá cuộn tới trục máy.
  • Tool nâng cuộn: luồn hoặc kẹp vào lõi cuộn, giữ cuộn thẳng trục khi nhấc và hạ.
  • Xe con chạy ray: trượt dọc cánh tay để căn đúng tâm trục trước khi hạ cuộn.

Thông số chính

  • Mã thanh rayRay thép 5T
  • Tải trọng định mức200 kg
  • Kiểu lắpBắt tường hoặc cột
  • Đầu công tácTool nâng cuộn

Lợi ích cho nhà xưởng

Thay cuộn nhanh

Cuộn được nhấc và đưa thẳng vào trục nên chuyền dừng ngắn hơn trước.

Không chiếm sàn

Cầu trục bắt tường, phần dưới trống nên lối bên hông máy vẫn đi lại được.

Căn tâm chuẩn

Xe con chạy dọc cánh tay giúp chỉnh đúng tâm trục rồi mới hạ cuộn xuống.

Hình ảnh lắp đặt thực tế

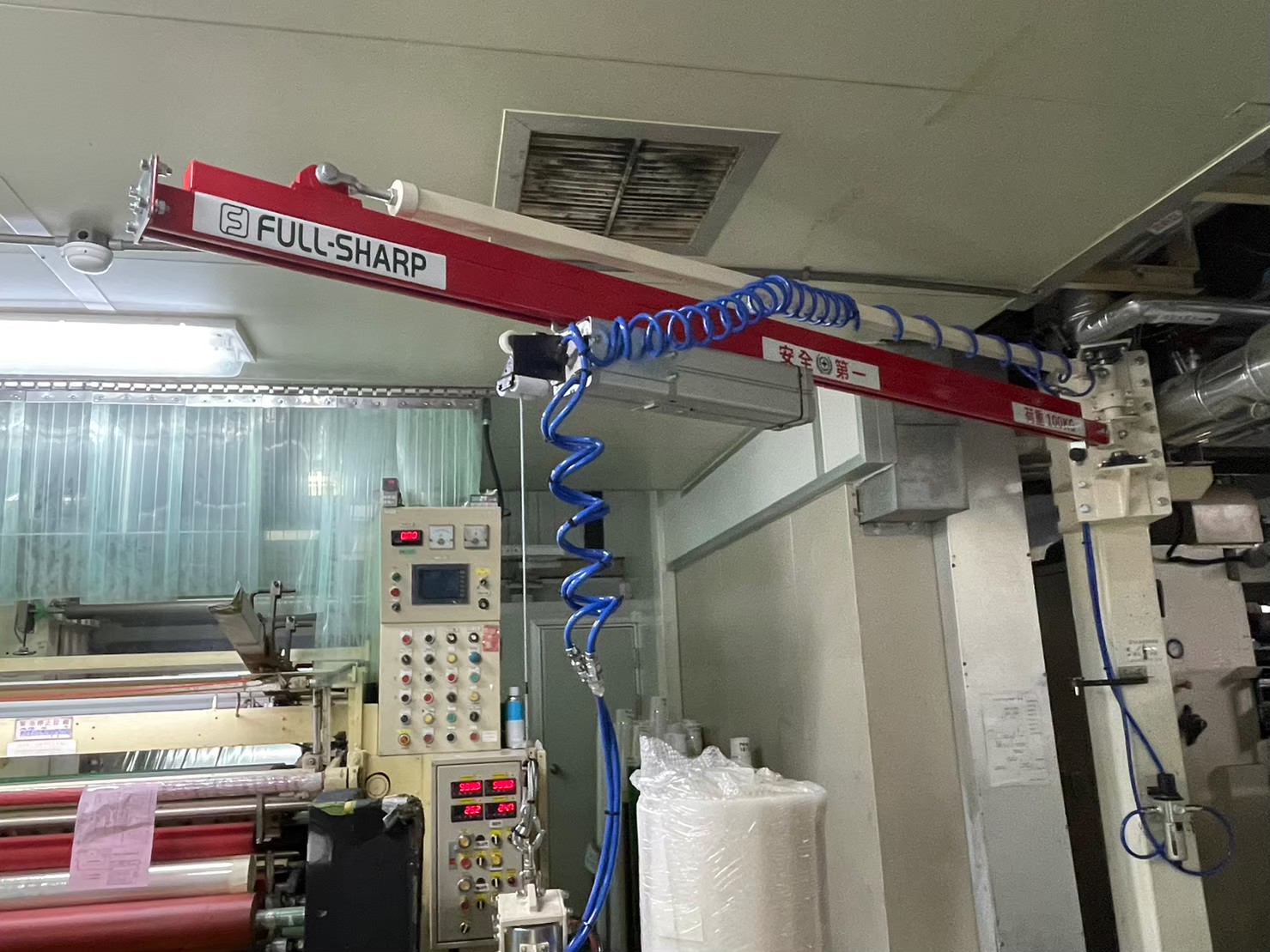

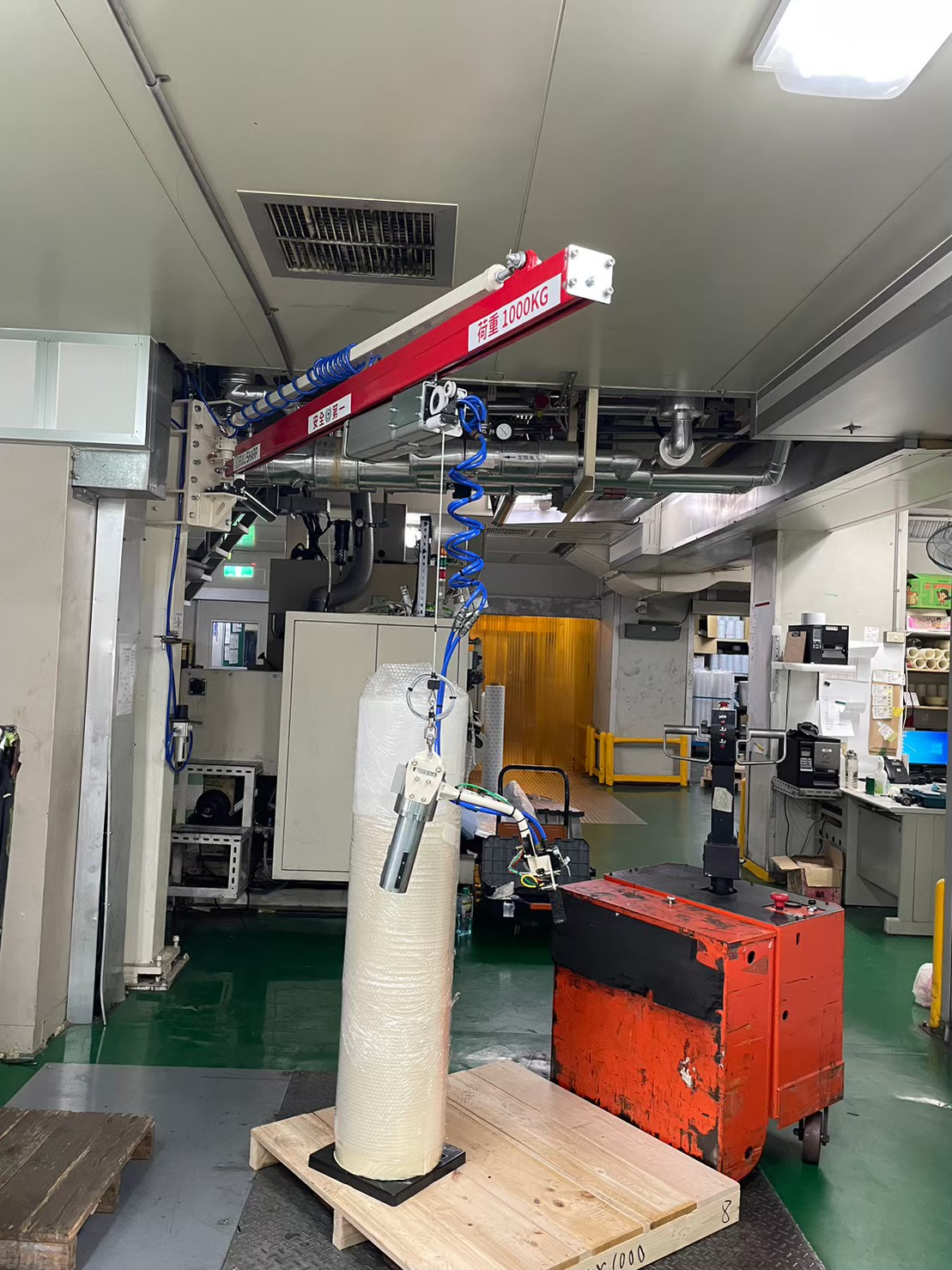

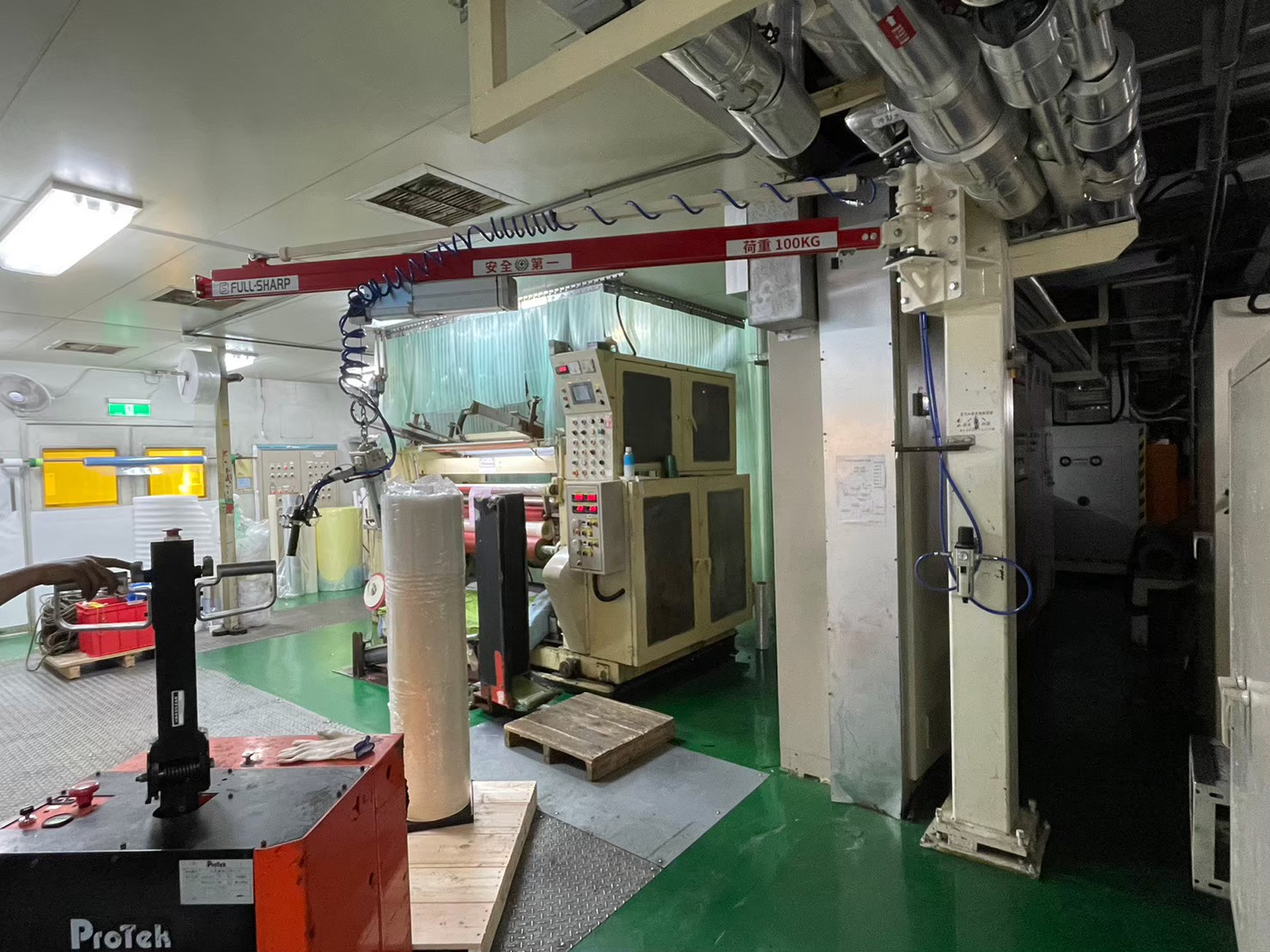

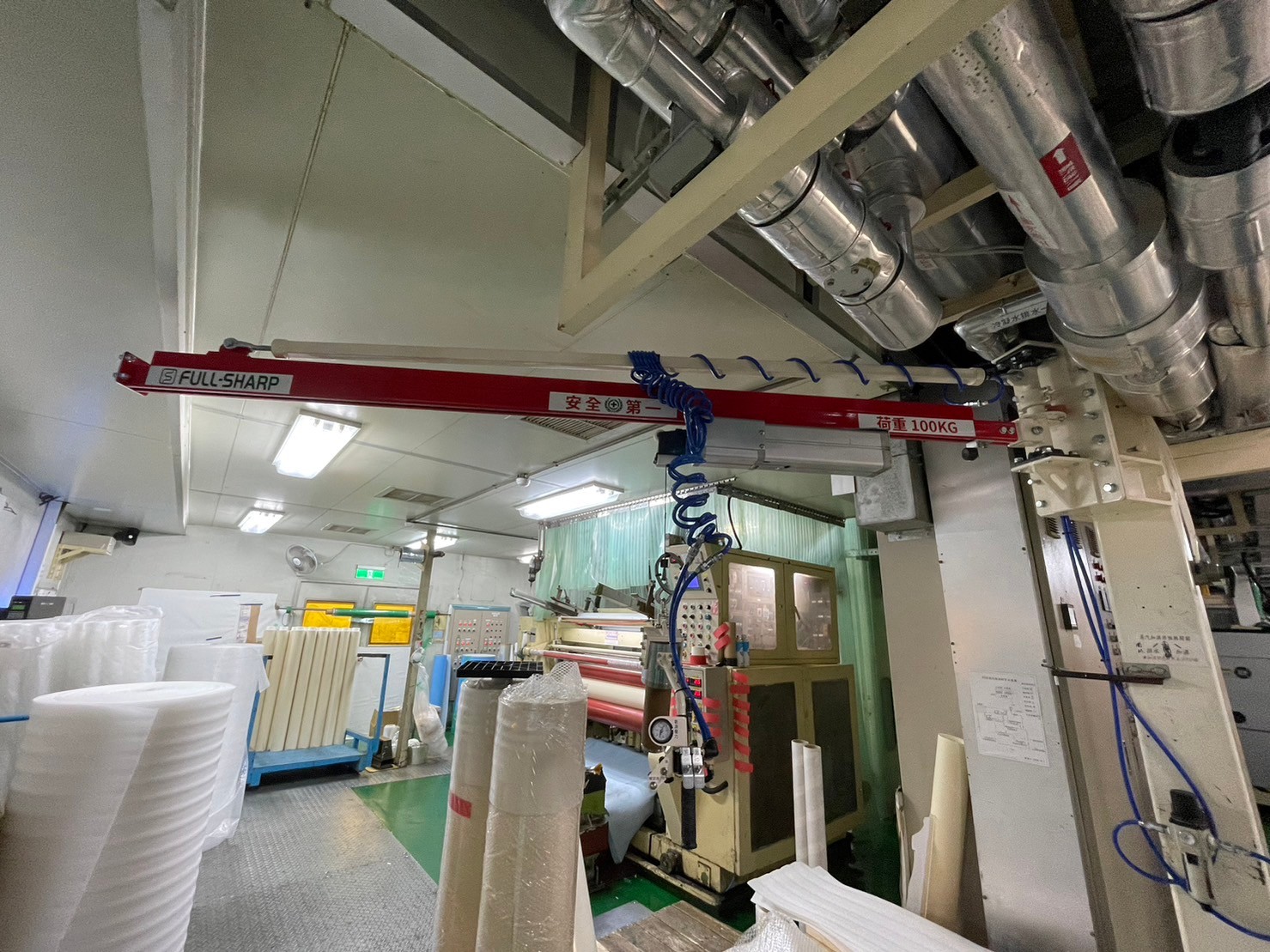

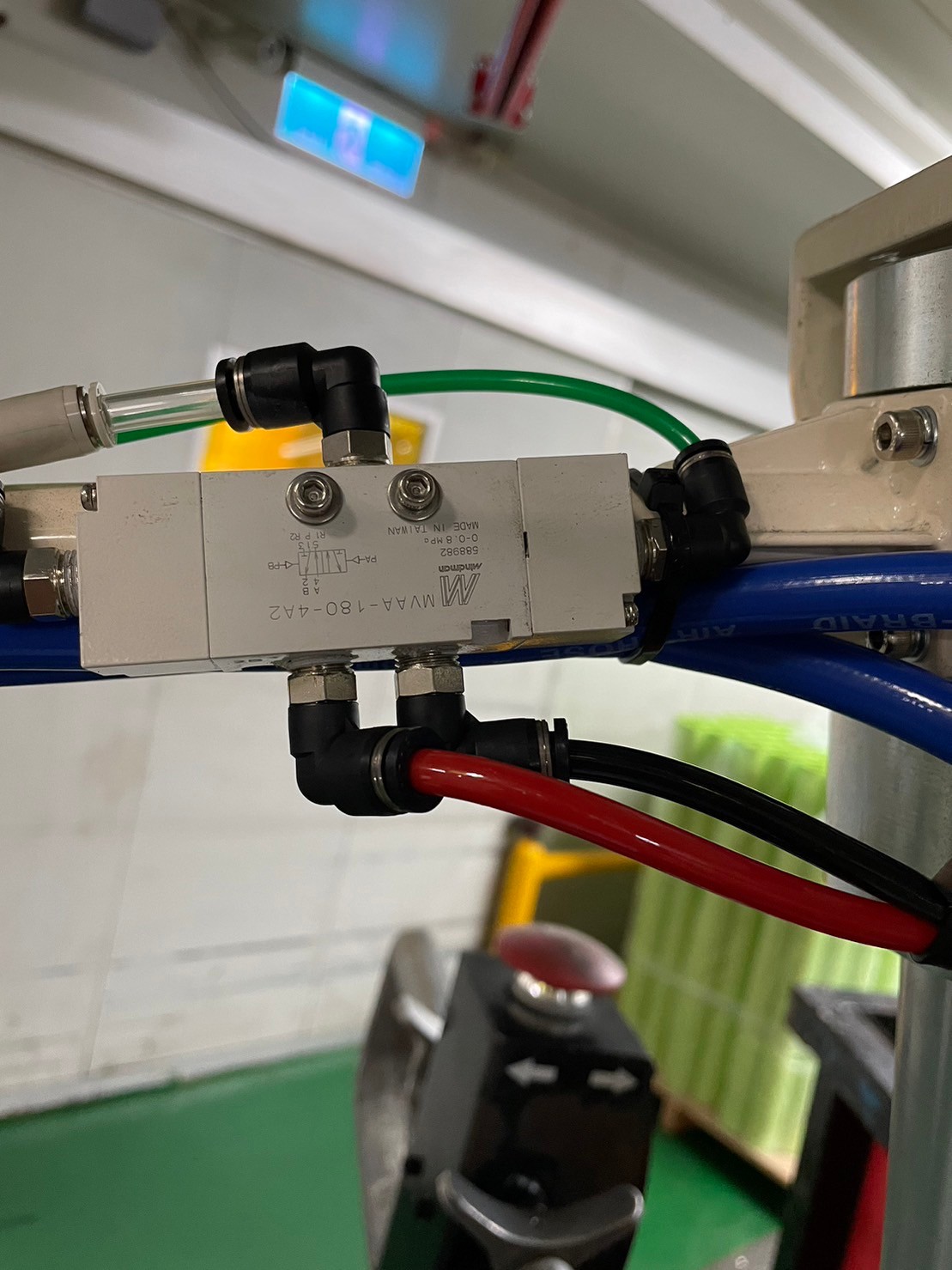

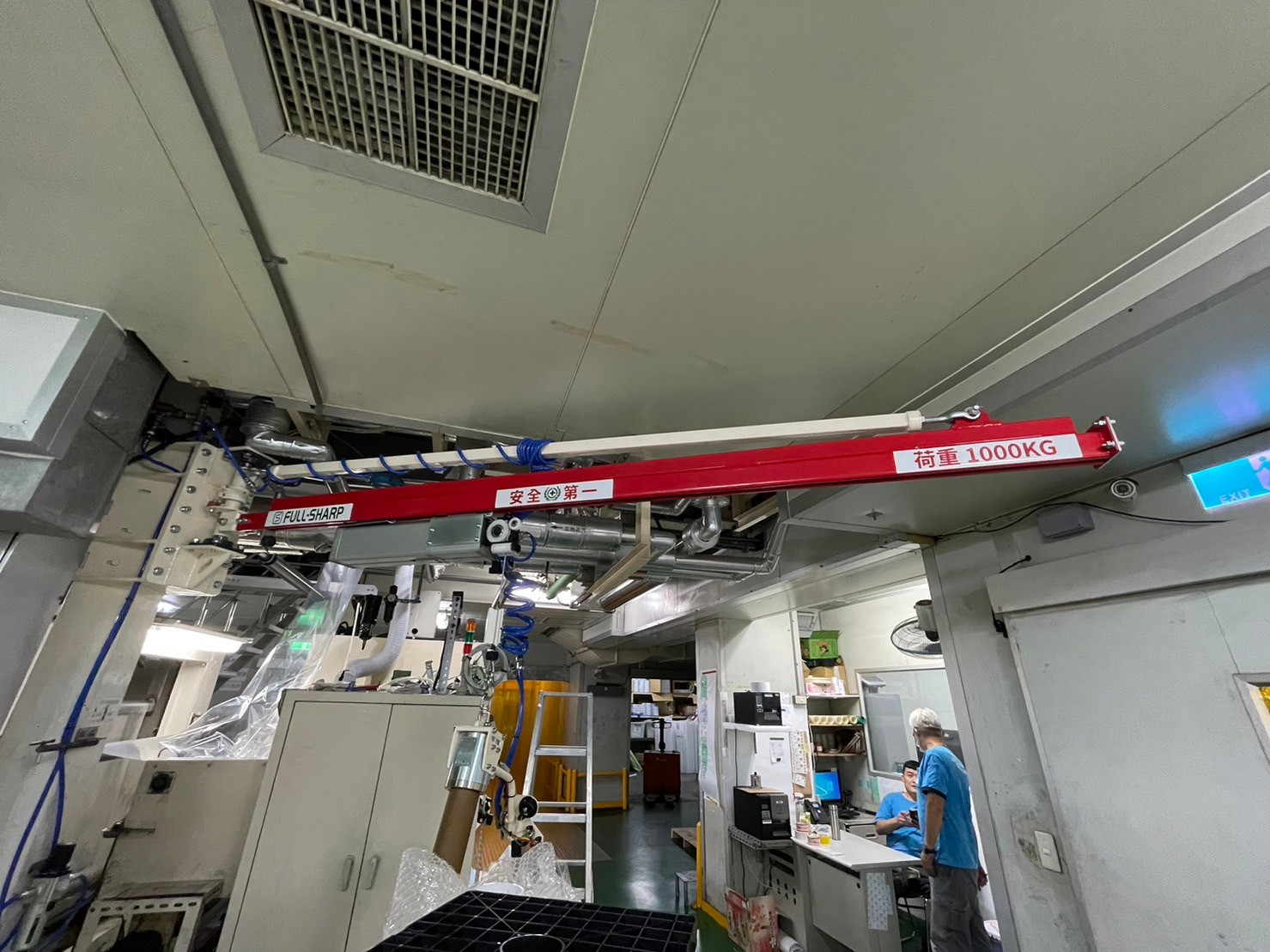

Cầu trục xoay thanh ray 5T treo tường, treo tool nâng cuộn - ảnh 1 Cầu trục xoay thanh ray 5T treo tường, treo tool nâng cuộn - ảnh 2 Cầu trục xoay thanh ray 5T treo tường, treo tool nâng cuộn - ảnh 3 Cầu trục xoay thanh ray 5T treo tường, treo tool nâng cuộn - ảnh 4 Cầu trục xoay thanh ray 5T treo tường, treo tool nâng cuộn - ảnh 5 Cầu trục xoay thanh ray 5T treo tường, treo tool nâng cuộn - ảnh 6 Cầu trục xoay thanh ray 5T treo tường, treo tool nâng cuộn - ảnh 7

Bấm vào ảnh để xem lớn. Album 7 ảnh chụp tại công trình.

Ứng dụng phù hợp

  • Máy in và máy ghép màng
  • Chuyền cắt và chia cuộn
  • Kho cuộn nguyên liệu
  • Máy đóng gói dùng màng cuộn
  • Khu vực hẹp không đưa xe nâng vào được

Sản phẩm và dự án liên quan

Tư vấn lắp đặt cho nhà xưởng của bạn

FullSharp kiểm tra tường hoặc cột dự định bắt bản mã, đo khoảng cách tới máy và góc xoay cần thiết. Kỹ thuật đo đường kính, chiều rộng và lõi cuộn, cân tải thực tế để chọn tool nâng phù hợp. Sau khảo sát có bản vẽ bố trí, phương án neo và tiến độ lắp.
