Ray 5T treo trần, air balancer kẹp cuộn vải

Cuộn vải cồng kềnh, hai người khiêng vẫn khó giữ cho cuộn không lăn hay tì xuống nền. Vải dễ nhăn, dễ bẩn mép và việc cấp cuộn cho máy trải mất nhiều thời gian. Kho vải lại xếp dày nên lối đi chỉ vừa một người.

FullSharp lắp thanh ray 5T (tải 200 kg) treo trần chạy dọc khu vực cấp cuộn. Trên ray là air balancer 200 kg cùng tool kẹp chuyên cho cuộn vải, cuộn được giữ cân bằng ở mọi cao độ. Một người kẹp, nâng và đưa cuộn tới máy mà không phải khiêng.

Thanh ray 5T treo trần, air balancer và tool kẹp cuộn vải

Thanh ray 5T treo trần với air balancer và tool kẹp cuộn vải trong xưởng dệt may.

Thiết bị lắp đặt

Thanh ray thép 5T: treo trần theo tuyến kho vải, tải định mức 200 kg.
Air balancer 200 kg: cân bằng trọng lượng cuộn bằng khí nén, giữ cuộn đứng yên khi buông tay.
Tool kẹp cuộn vải: ôm thân cuộn bằng má kẹp bọc mềm, giữ chắc mà không hằn mặt vải.
Con chạy trên ray: đẩy tay nhẹ, đưa cuộn từ giá vải tới máy cắt hoặc máy trải.
Tay cầm điều khiển: gom nút nâng hạ và kẹp nhả, một người thao tác trọn chu trình.

Thông số chính

Mã thanh rayRay thép 5T
Tải trọng định mức200 kg
Thiết bị trợ lựcAir balancer 200 kg
Đầu công tácTool kẹp cuộn vải
Ảnh lắp đặt3 ảnh

Lợi ích cho nhà xưởng

Cuộn nhẹ như không

Air balancer bù trọng lượng nên một người đưa cuộn đi thoải mái.

Giữ chất lượng vải

Má kẹp bọc mềm, cuộn không bị hằn, nhăn hay dính bẩn mép.

Cấp cuộn nhanh hơn

Cuộn đi thẳng trên ray từ giá tới máy, không phải khiêng vòng.

Hình ảnh lắp đặt thực tế

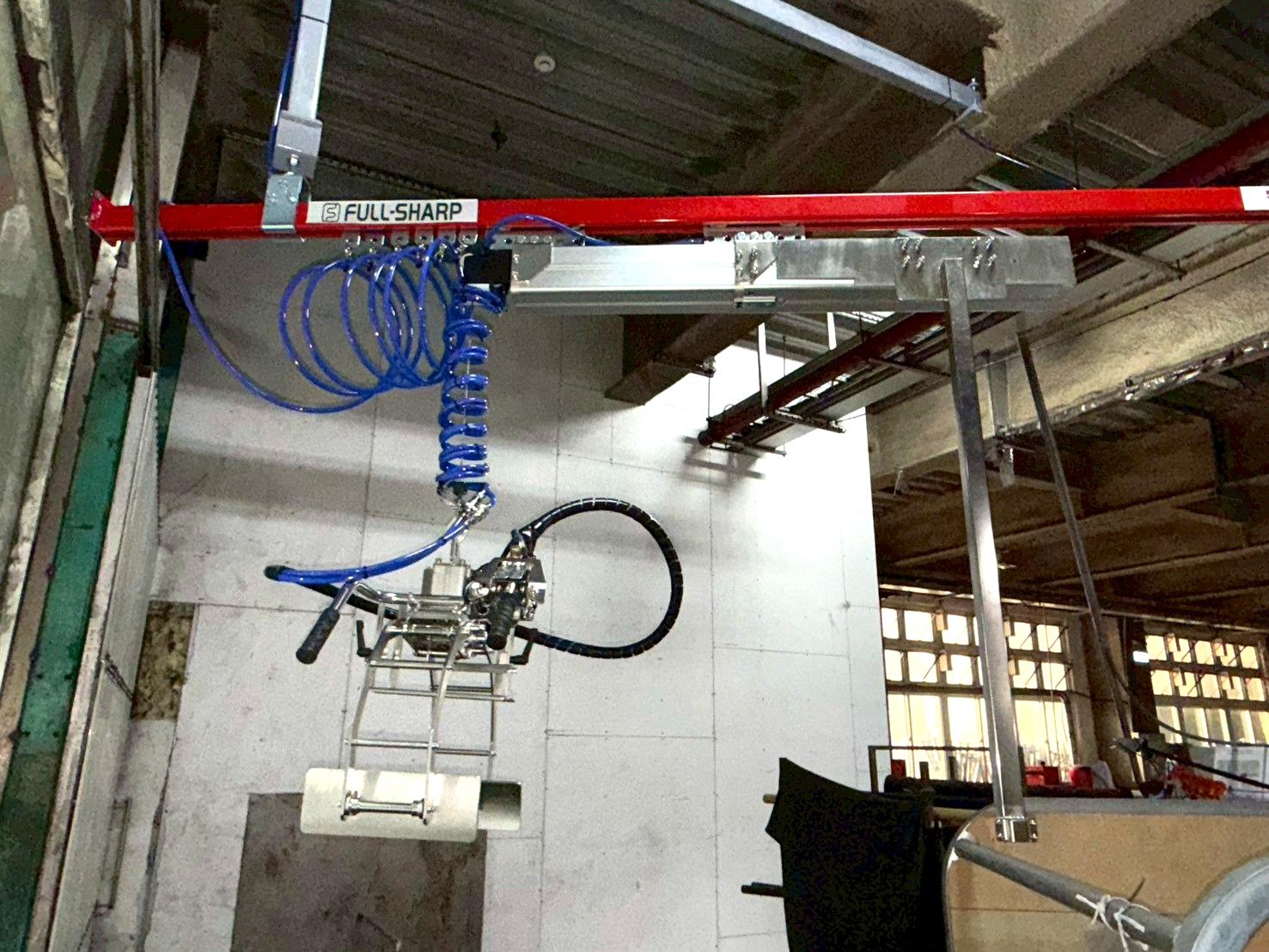

Thanh ray 5T treo trần, air balancer và tool kẹp cuộn vải - ảnh 1

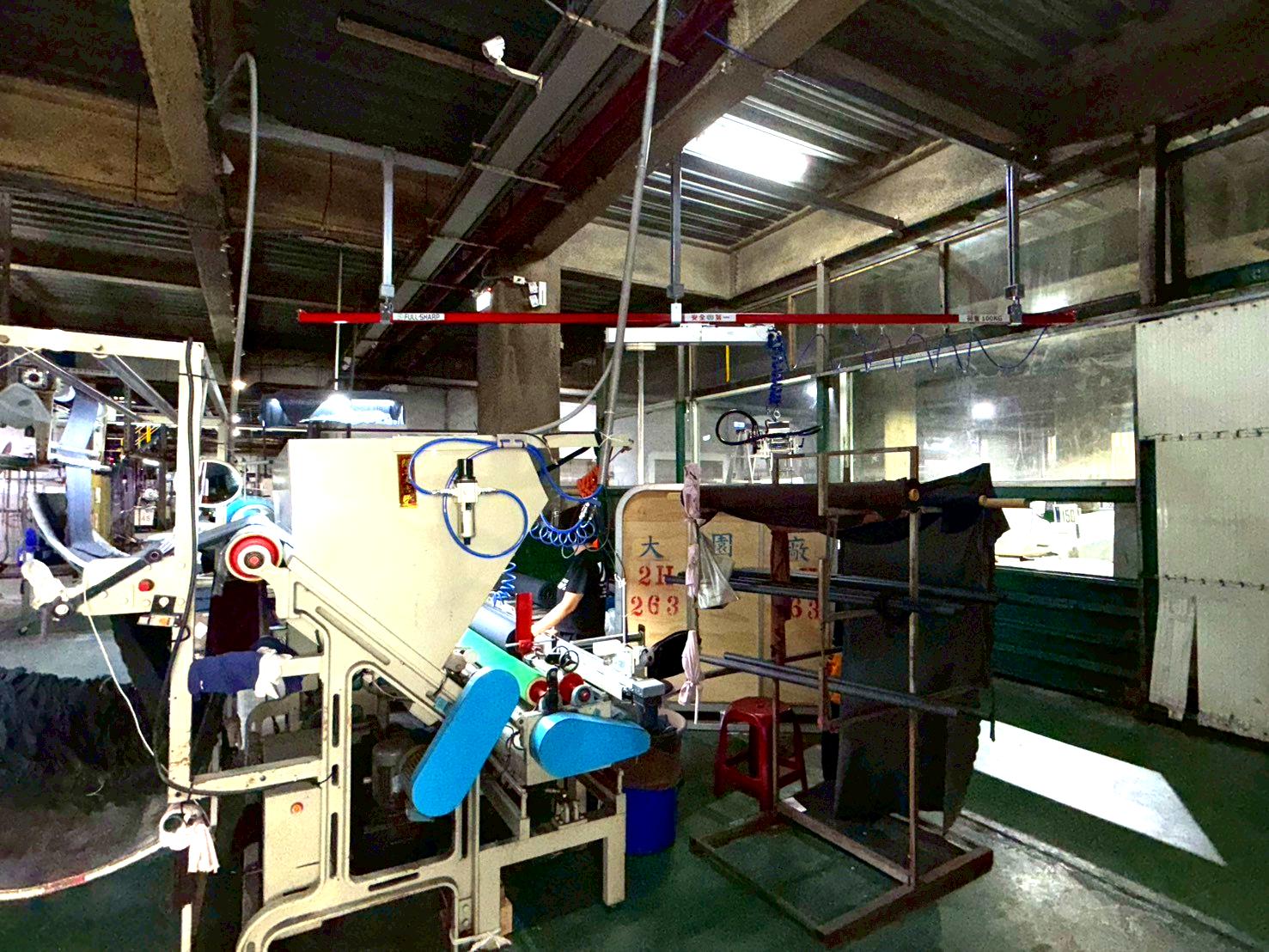

Thanh ray 5T treo trần, air balancer và tool kẹp cuộn vải - ảnh 2

Bấm vào ảnh để xem lớn. Album 2 ảnh chụp tại công trình.

Ứng dụng phù hợp

Kho vải và khu cấp cuộn cho máy trải
Xưởng dệt, nhuộm, hoàn tất vải
Khu vực thay cuộn cho máy cắt
Nhà máy may quy mô vừa và lớn

Sản phẩm và dự án liên quan

Tư vấn lắp đặt cho nhà xưởng của bạn

FullSharp đo đường kính, chiều dài và khối lượng cuộn vải thực tế của xưởng trước khi làm tool kẹp. Kỹ thuật khảo sát kết cấu trần, tuyến di chuyển rồi lắp ray, chỉnh air balancer và chạy thử với cuộn thật.
