Thanh ray 5T 200 kg và air balancer kẹp trụ tròn

Xưởng gia công phôi dạng trụ tròn thường phải hai người ôm và vần từng cây từ pallet lên bàn máy. Phôi tròn dễ lăn, không có điểm bám tay nên vừa mỏi vừa dễ trầy bề mặt.

FullSharp lắp thanh ray 5T treo trần tải 200 kg chạy dọc khu vực máy, treo air balancer FullSharp và tool kẹp khí nén ôm thân trụ. Kẹp bám hai bên, nâng lên là phôi đứng yên ở chiều cao thợ cần, một người xoay nhẹ là vào vị trí.

Thanh ray 5T treo trần 200 kg, air balancer FullSharp kẹp trụ tròn

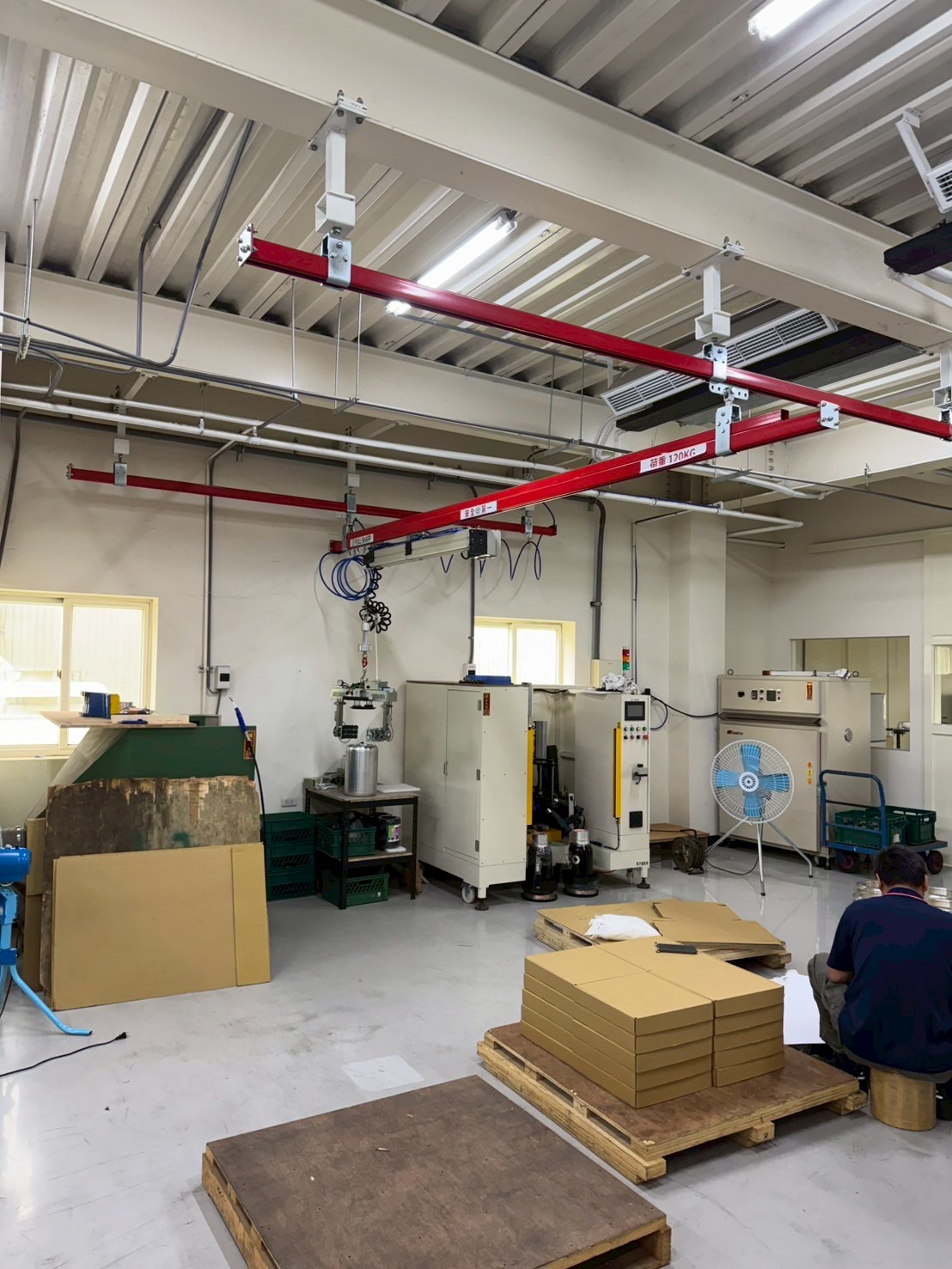

Thanh ray 5T treo trần cùng air balancer FullSharp và tool kẹp trụ tròn tại khu vực máy gia công.

Thiết bị lắp đặt

Thanh ray 5T tải 200 kg: treo trần bằng ty ren, xe con chạy êm, kéo tay là chạy hết chiều dài ray.
Air balancer FullSharp: giữ tải lơ lửng bằng khí nén, thợ đẩy tay theo phương đứng, không phải bấm nút lên xuống.
Tool kẹp khí nén trụ tròn: hai má kẹp ôm thân trụ, có van khóa giữ lực kẹp khi áp suất tụt.
Bộ lọc và dây dẫn khí: tách nước trước khi vào balancer, dây xoắn chạy theo xe con nên không vướng lối đi.

Thông số chính

Tải trọng thanh ray200 kg
Loại rayThanh ray 5T
Kiểu lắpTreo trần

Lợi ích cho nhà xưởng

Nhẹ tay cả ca

Trọng lượng phôi do air balancer gánh, thợ chỉ định hướng nên cuối ca vẫn giữ được năng suất.

Không trượt tuột

Tool kẹp ôm thân trụ và khóa giữ lực, phôi không lăn khỏi má kẹp khi nâng.

Gọn mặt bằng

Ray treo trần nên sàn xưởng trống, xe đẩy và pallet vẫn đi lại bình thường.

Hình ảnh lắp đặt thực tế

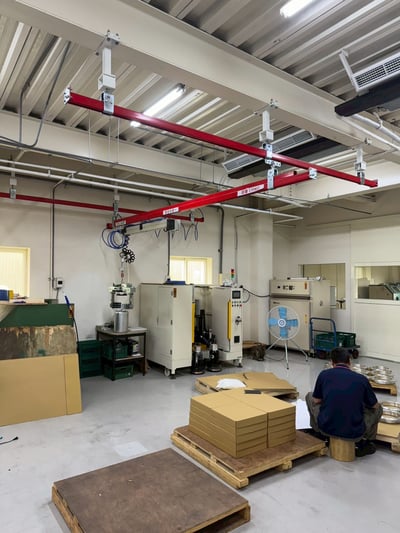

Thanh ray 5T treo trần 200 kg, air balancer FullSharp kẹp trụ tròn - ảnh 1

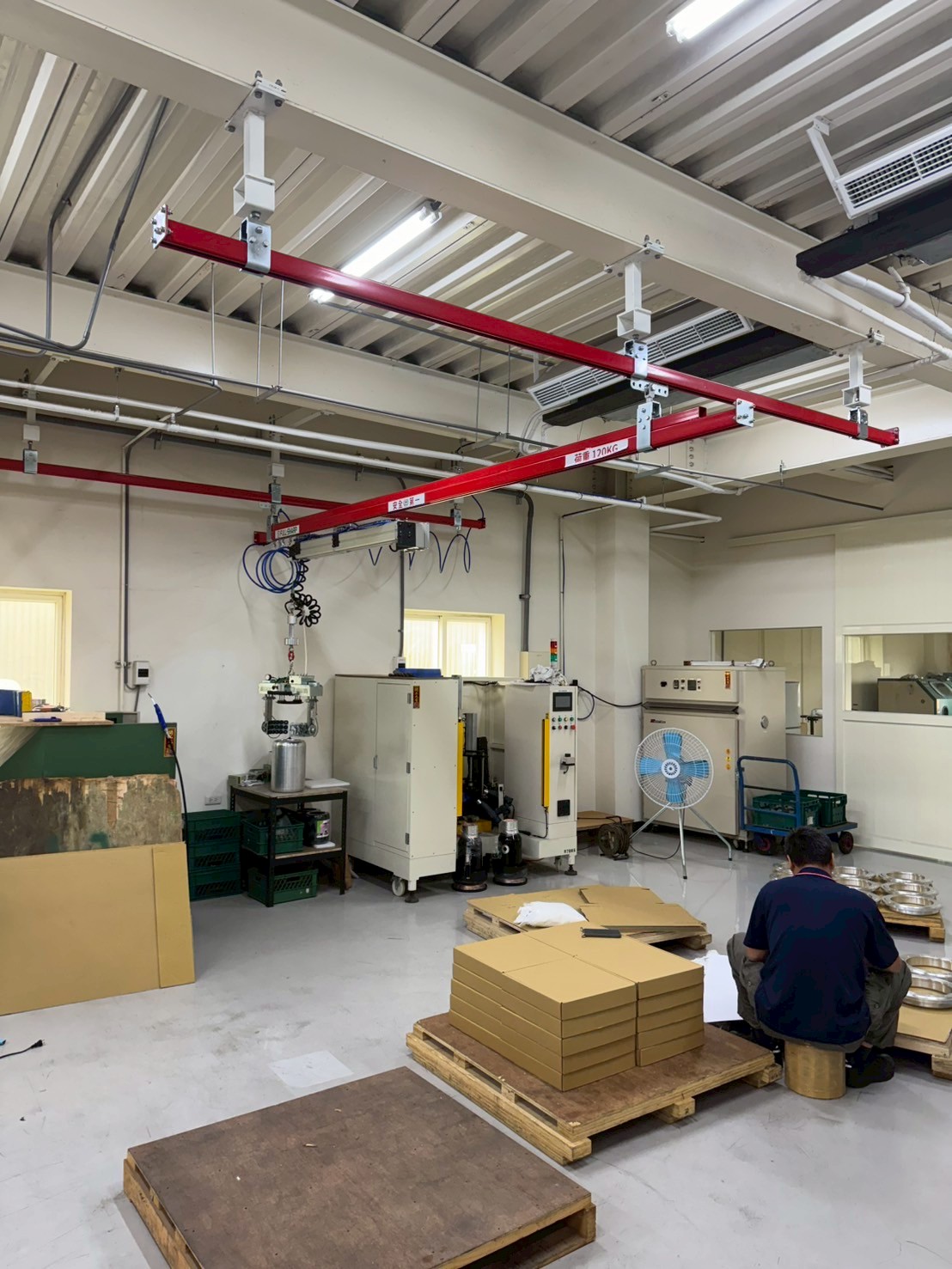

Thanh ray 5T treo trần 200 kg, air balancer FullSharp kẹp trụ tròn - ảnh 2

Bấm vào ảnh để xem lớn. Album 2 ảnh chụp tại công trình.

Ứng dụng phù hợp

Gia công trục và trụ tròn trong xưởng cơ khí
Cấp phôi cho máy tiện, máy phay
Lắp ráp cụm chi tiết dạng ống
Kho bán thành phẩm kim loại

Sản phẩm và dự án liên quan

Tư vấn lắp đặt cho nhà xưởng của bạn

FullSharp nhận khảo sát tại xưởng để đo khẩu độ trần, kiểm tra kết cấu treo và đường khí nén sẵn có. Sau đó chúng tôi chốt chiều dài ray, vị trí xe con và kiểu má kẹp đúng đường kính phôi của bạn.

Liên hệ khảo sát và báo giá Xem dự án đã hoàn thành
