Vùng làm việc của khách trải dài nhưng thao tác nâng lại tập trung tại từng điểm dừng. Một cầu trục xoay cố định chỉ phủ được vòng tròn quanh trụ, còn ray đơn thì không xoay được tại chỗ. Mặt sàn đã kín thiết bị nên không dựng thêm trụ đỡ được.

FullSharp ghép hai hệ: ray KBK tải 500 kg treo trần làm tuyến dẫn hướng, bên dưới treo cầu trục xoay khí nén tải nâng 200 kg. Cụm xoay vừa nâng hạ tại chỗ vừa chạy dọc ray nên phủ được cả vùng dài lẫn vùng quanh mỗi điểm dừng. Toàn bộ nằm trên cao, sàn xưởng không mất chỗ.

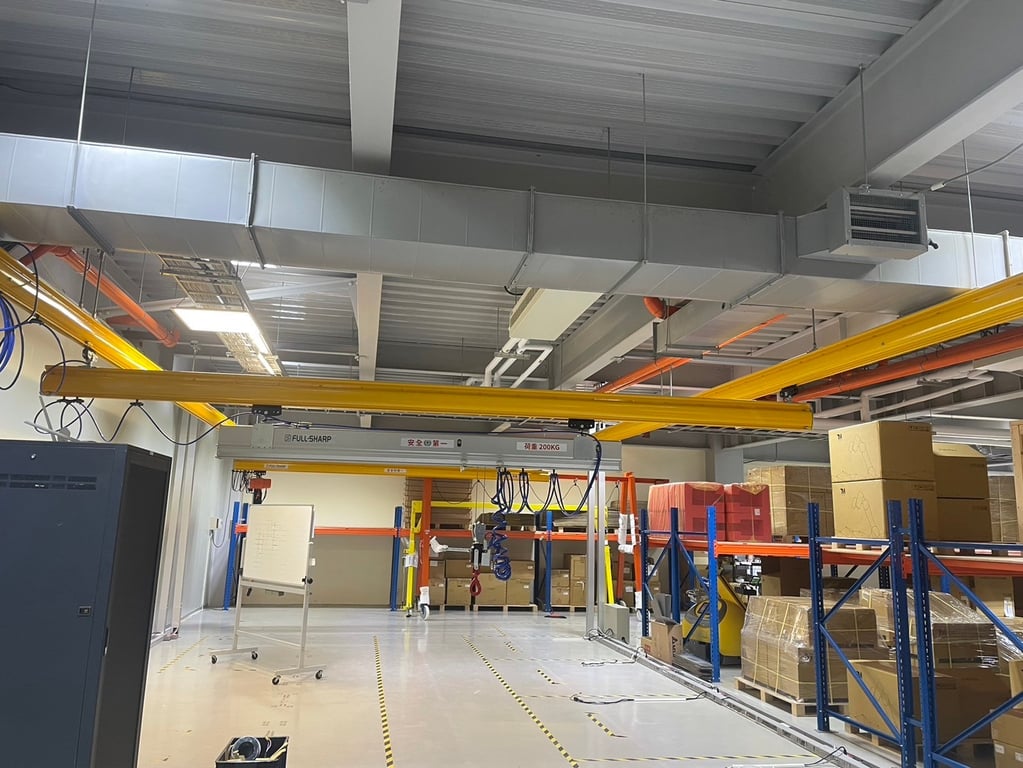

Ray KBK 500 kg treo cầu trục xoay khí nén 200 kg trên trần

Hệ thanh ray KBK tải 500 kg treo trần, bên dưới treo cầu trục xoay khí nén tải nâng 200 kg.

Thiết bị lắp đặt

  • Hệ ray KBK 500 kg: dầm treo trần chịu tải 500 kg, làm tuyến dẫn hướng cho cả cụm cầu trục xoay chạy dọc.
  • Cầu trục xoay khí nén 200 kg: tải nâng định mức 200 kg, cơ cấu chạy khí nén nên nâng hạ êm và dừng đúng điểm.
  • Bộ treo trần: ty treo và bát gá lên kết cấu mái, chia tải đều theo bước tính toán.
  • Xe con mang cụm xoay: chạy dọc ray KBK, đưa cả cầu trục xoay tới điểm dừng cần thao tác.
  • Cụm cấp khí và van điều khiển: lấy khí từ hệ nén khí của xưởng, tay điều khiển đặt vừa tầm người vận hành.

Thông số chính

  • Tải trọng ray KBK500 kg
  • Tải nâng cầu trục xoay200 kg
  • Kiểu lắp đặtTreo trần

Lợi ích cho nhà xưởng

Phủ rộng vùng làm việc

Chạy dọc theo ray rồi xoay tại chỗ nên một hệ phục vụ được nhiều điểm thao tác.

Không chiếm mặt sàn

Cả hai hệ treo trên trần, bên dưới vẫn để máy và lối đi như cũ.

Vận hành bằng khí nén

Cơ cấu khí nén nâng hạ êm, không sinh tia lửa điện tại đầu thao tác.

Hình ảnh lắp đặt thực tế

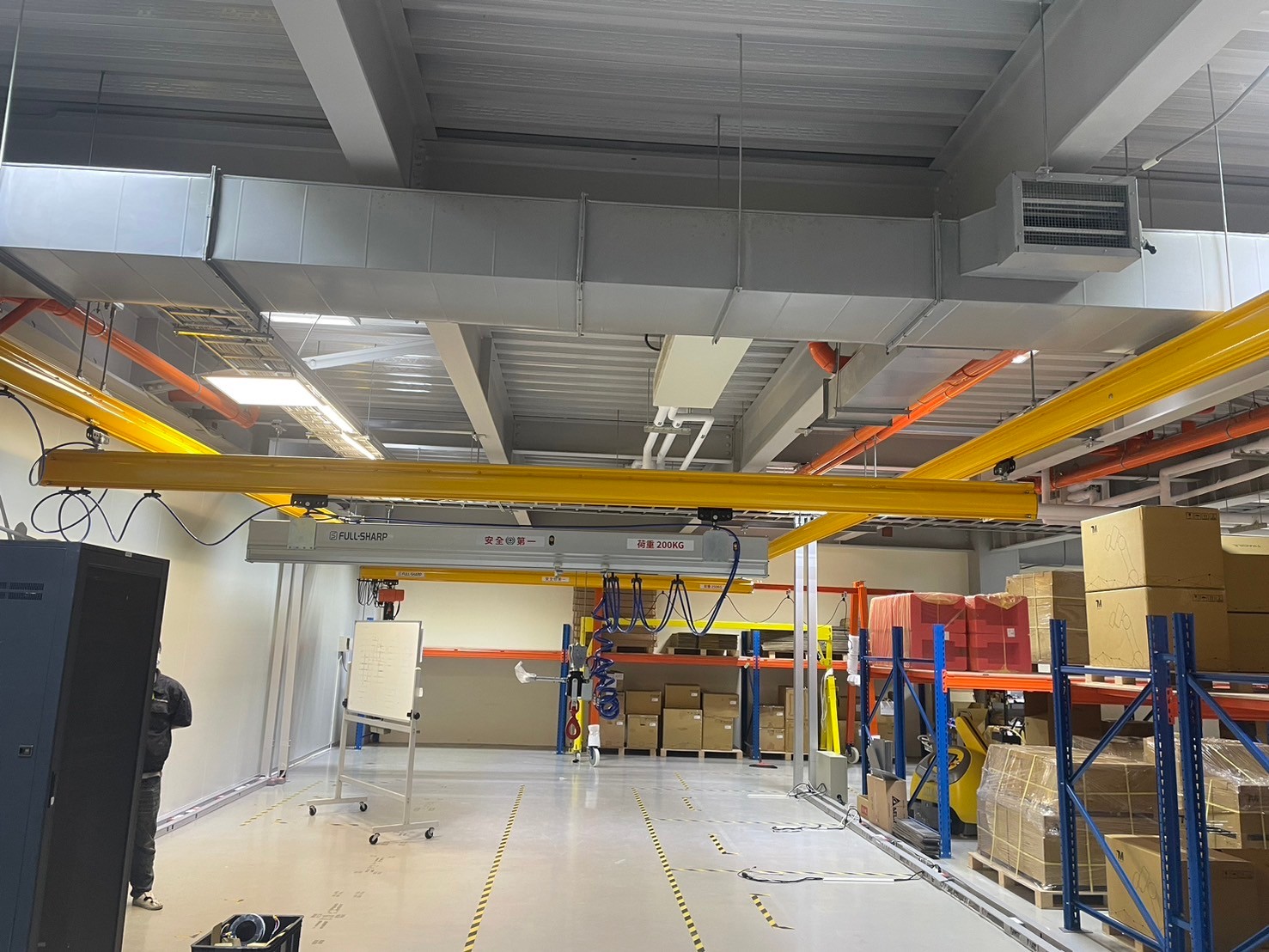

Ray KBK 500 kg treo cầu trục xoay khí nén 200 kg trên trần - ảnh 1

Bấm vào ảnh để xem lớn. Album 1 ảnh chụp tại công trình.

Ứng dụng phù hợp

  • Xưởng có nhiều điểm thao tác trên cùng một tuyến
  • Dây chuyền lắp ráp bố trí theo hàng dài
  • Khu gia công cần nâng hạ tại từng máy
  • Nhà xưởng hạn chế diện tích sàn cho trụ đỡ

Sản phẩm và dự án liên quan

Tư vấn lắp đặt cho nhà xưởng của bạn

FullSharp khảo sát kết cấu mái để tính bước treo cho hệ ray KBK, đồng thời đo chiều cao thông thủy còn lại sau khi treo cụm xoay. Kỹ thuật kiểm tra áp và lưu lượng khí nén sẵn có của xưởng. Liên hệ FullSharp để hẹn khảo sát và nhận bản vẽ bố trí.
