Cầu trục xoay ray nhôm treo pa lăng ABUS

Trạm thao tác của khách cần với tới cả vùng tròn quanh máy, nhưng cầu trục dầm thép truyền thống đẩy nặng tay. Công nhân phải ghì cả cánh tay mới xoay được tới vị trí, làm nhiều lần trong ca thì rất mỏi. Chi tiết lại có hình dạng riêng nên móc thường không giữ chắc.

FullSharp lắp cầu trục xoay dùng cánh tay bằng thanh ray nhôm, nhẹ hơn dầm thép nên lực cản lăn của pa lăng rất thấp. Pa lăng ABUS treo trên ray lo phần nâng hạ, cánh tay quay quanh trụ tới 360 độ. Đầu tool được thiết kế riêng theo chi tiết của khách nên gá chắc và nhả nhanh.

Cầu trục xoay cánh tay ray nhôm treo pa lăng ABUS, tool riêng

Cầu trục xoay có cánh tay bằng thanh ray nhôm, treo pa lăng ABUS và tool chế riêng, lắp tại trạm thao tác.

Thiết bị lắp đặt

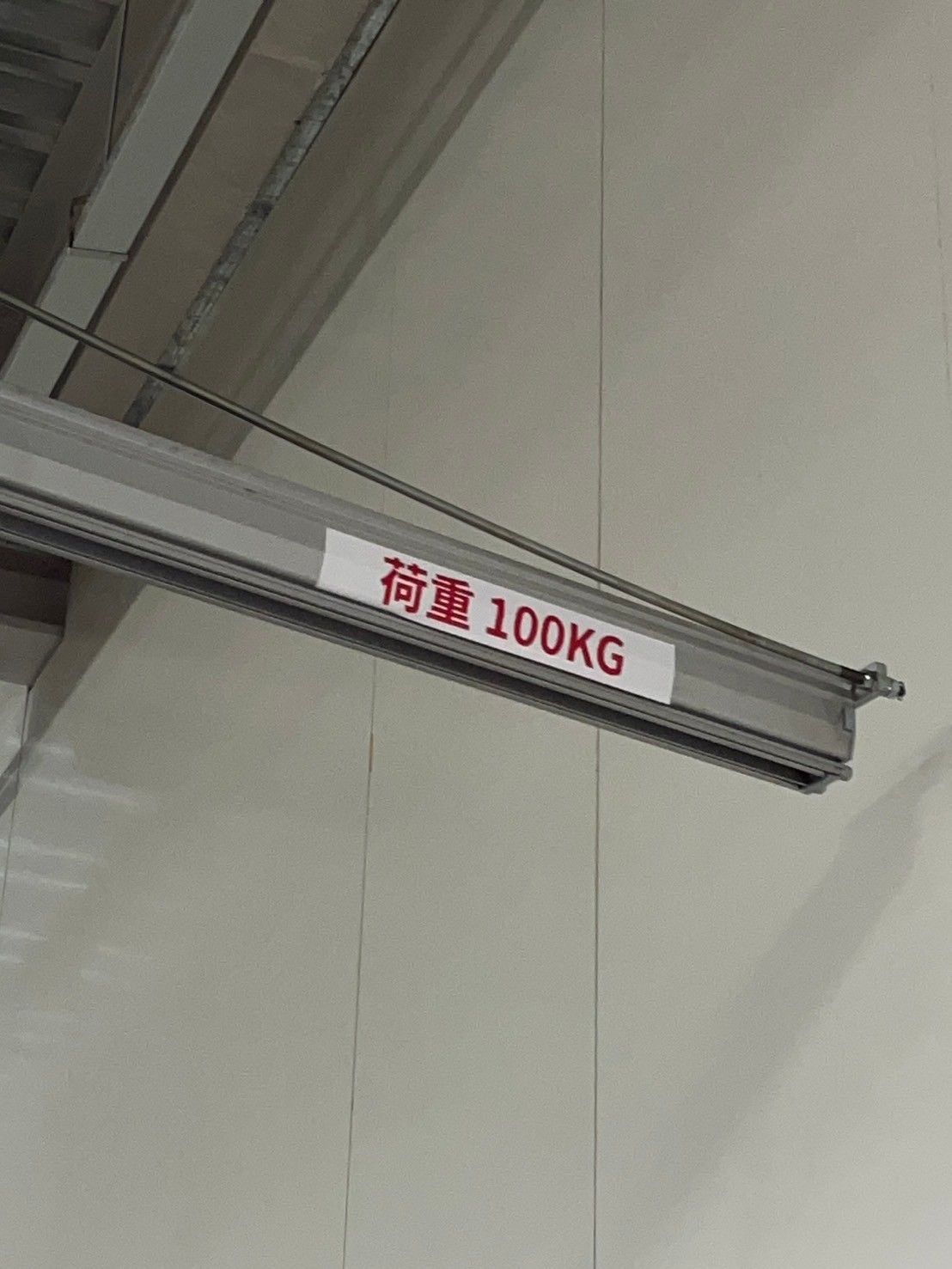

Cánh tay ray nhôm: profile nhôm hợp kim nhẹ, lực cản lăn thấp nên chỉ cần một lực đẩy nhỏ là tải di chuyển.

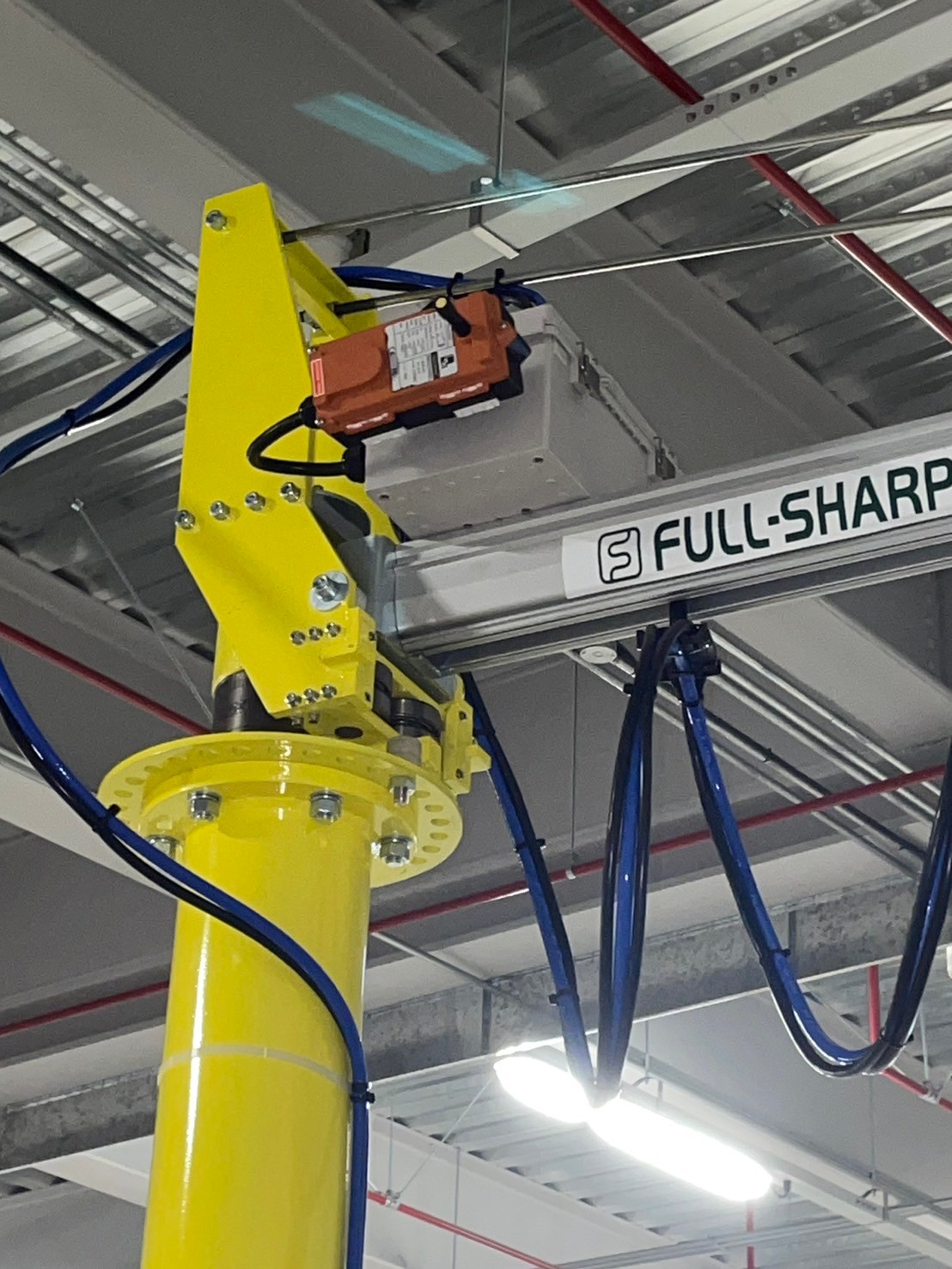

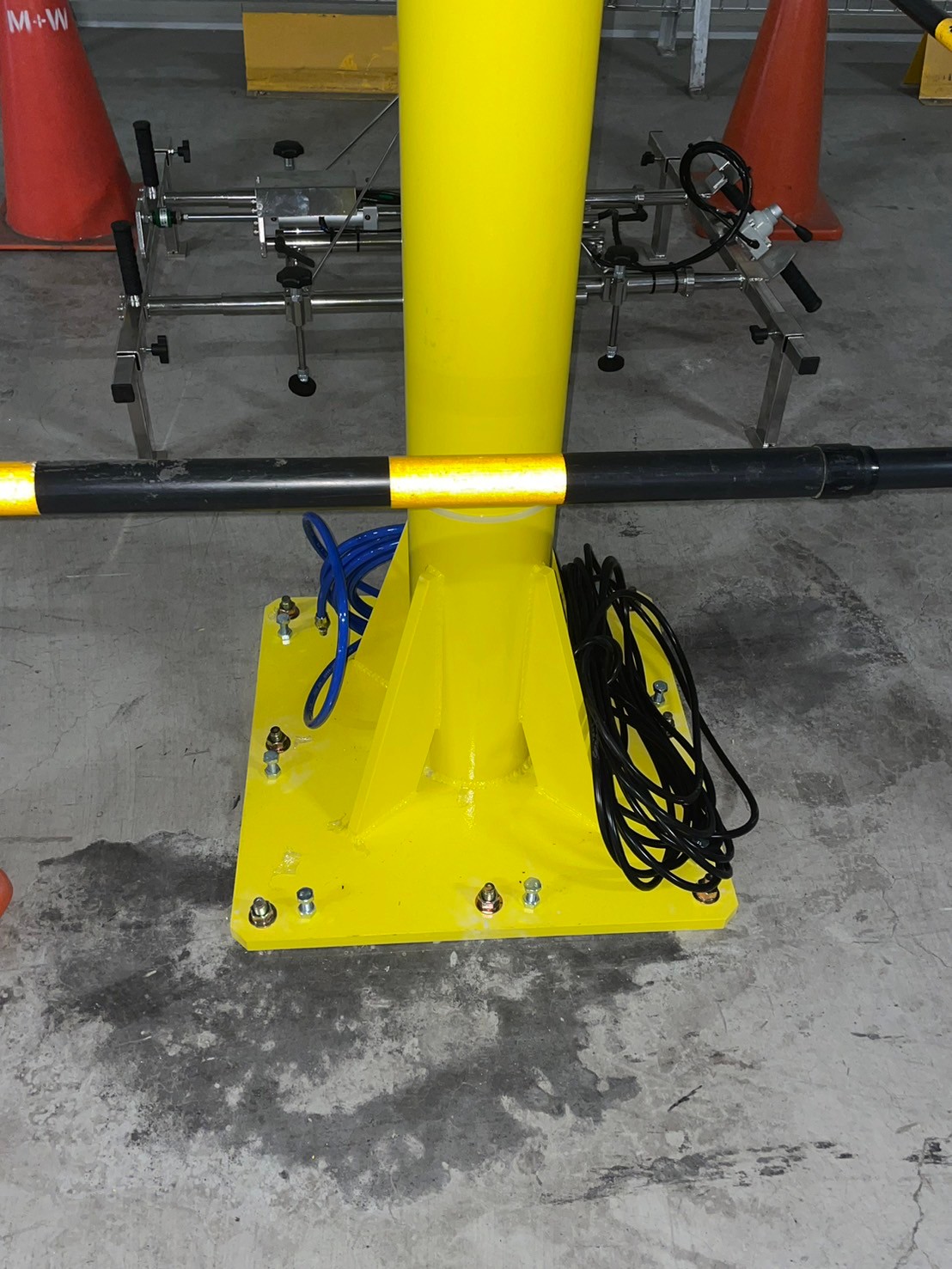

Trụ xoay: cột thép cố định xuống nền hoặc bắt vào kết cấu, cho cánh tay quay quanh trục tới 360 độ.

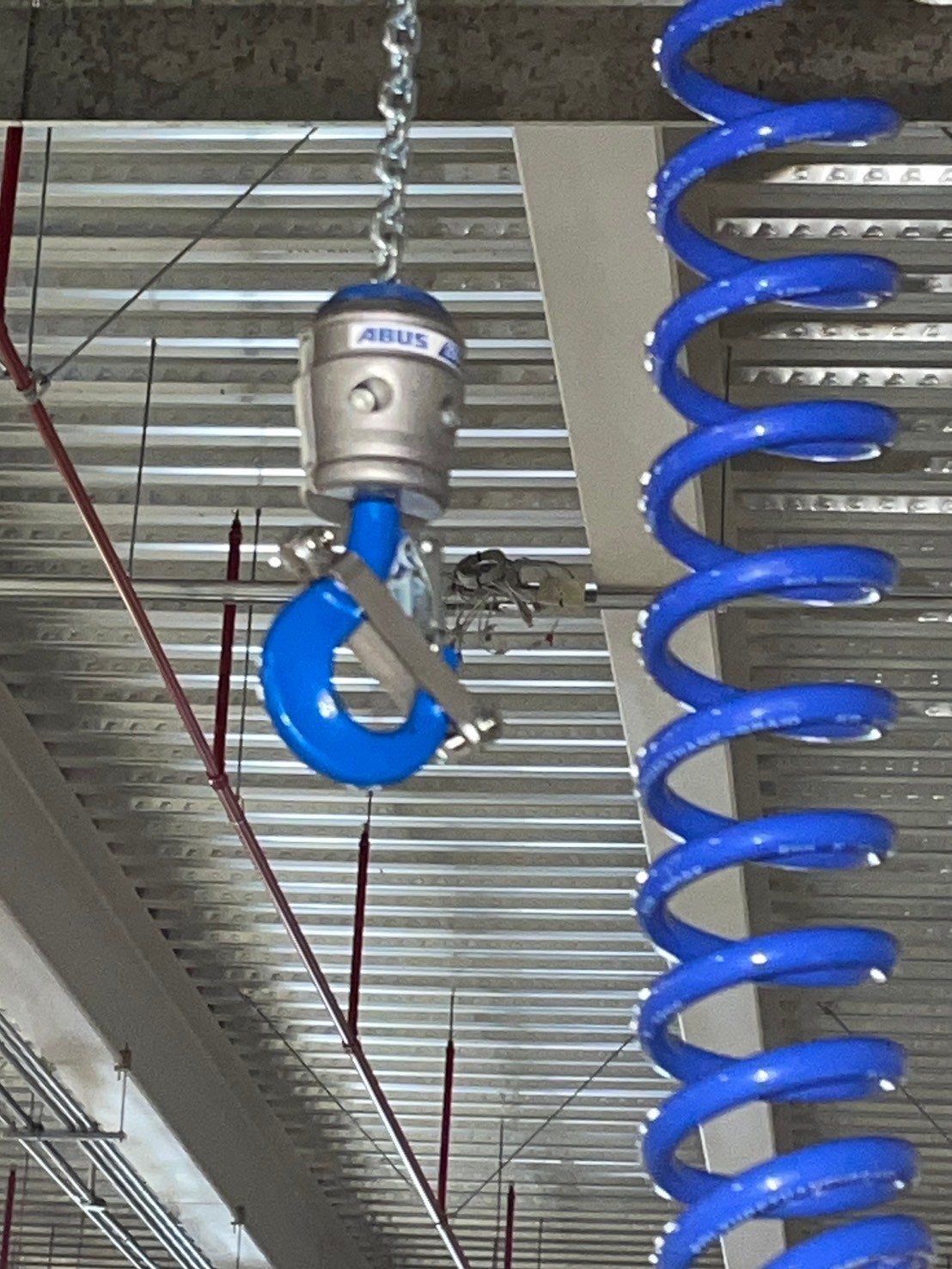

Pa lăng ABUS: nâng hạ êm, có phanh giữ tải và bảo vệ quá tải theo chuẩn của hãng.

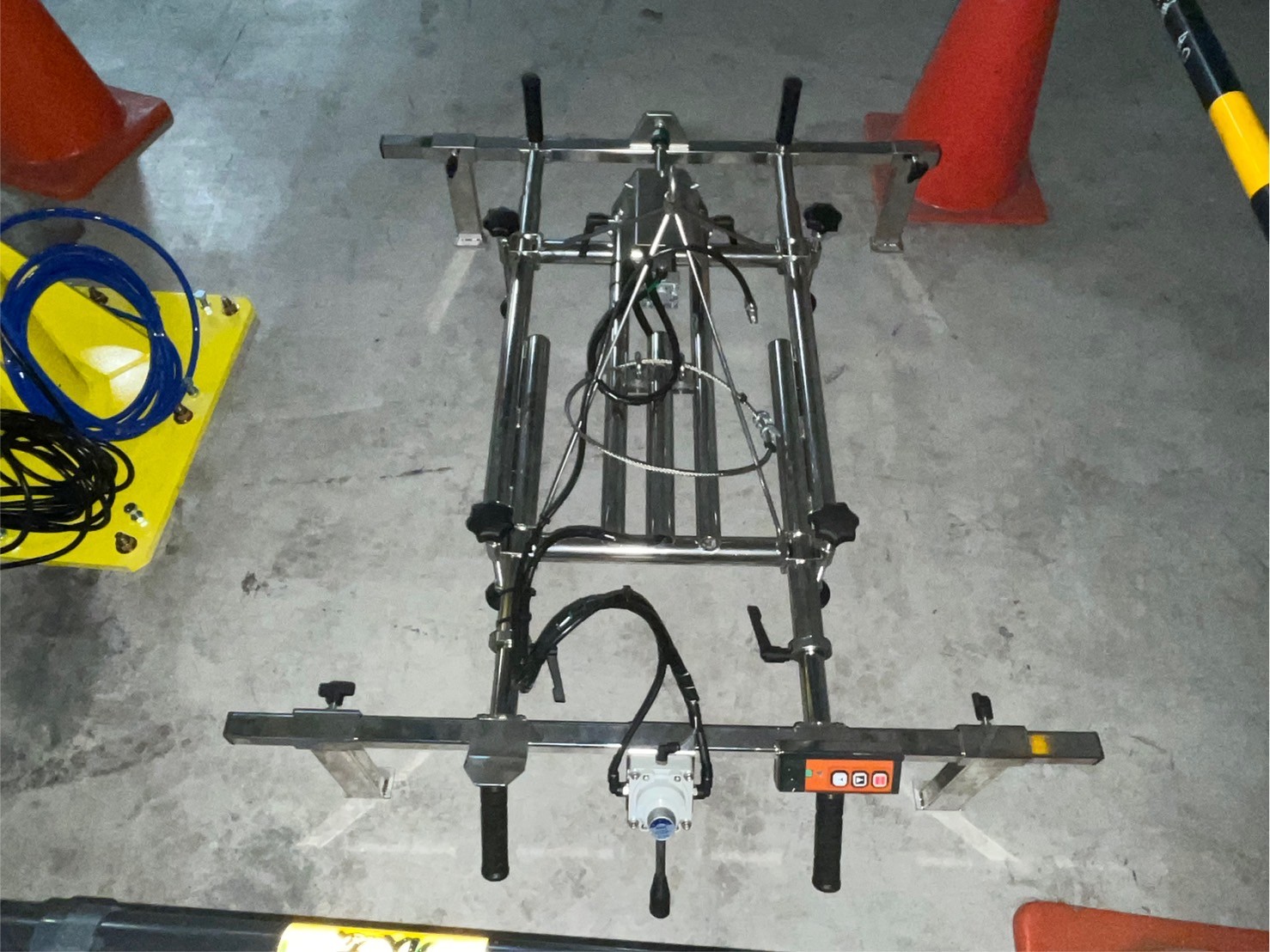

Tool đầu cuối riêng: chế theo hình dạng và điểm bám của chi tiết, giữ chắc và tháo nhanh khi đổi việc.
Xe con và cữ chặn: chạy dọc cánh tay để đổi tầm với, chặn hai đầu giữ hành trình an toàn.

Thông số chính

Góc xoayTới 360 độ
Vật liệu cánh tayThanh ray nhôm hợp kim

Lợi ích cho nhà xưởng

Đẩy nhẹ hơn dầm thép

Ray nhôm giảm đáng kể lực cản lăn nên xoay và kéo tải không tốn sức.

Phủ trọn vùng làm việc

Cánh tay quay tới 360 độ, phục vụ cả vòng tròn quanh trạm thay vì một hướng.

Tool bám đúng chi tiết

Đầu tool làm riêng nên giữ chắc chi tiết hình dạng đặc thù, thao tác nhanh và an toàn.

Hình ảnh lắp đặt thực tế

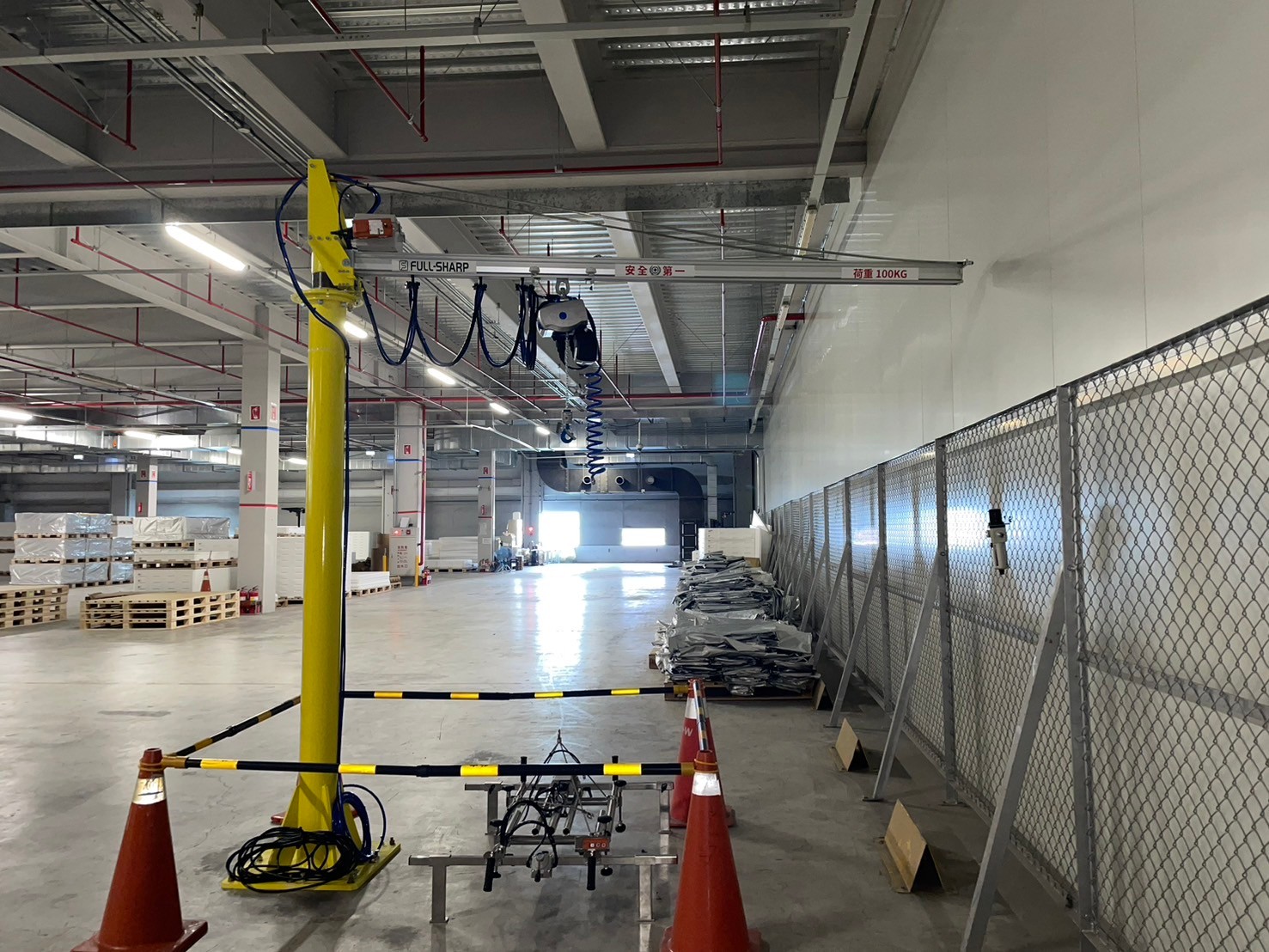

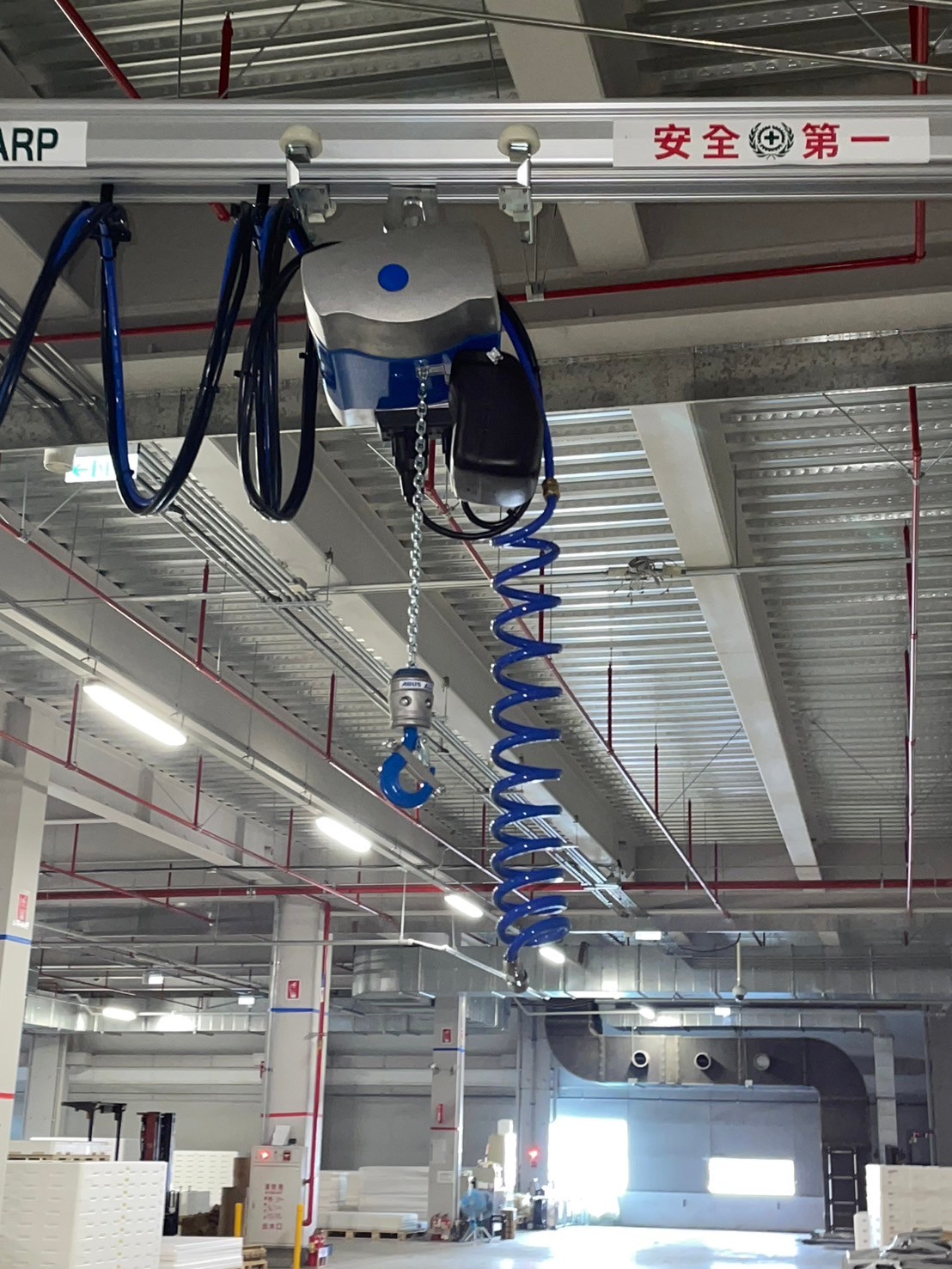

Cầu trục xoay cánh tay ray nhôm treo pa lăng ABUS, tool riêng - ảnh 1

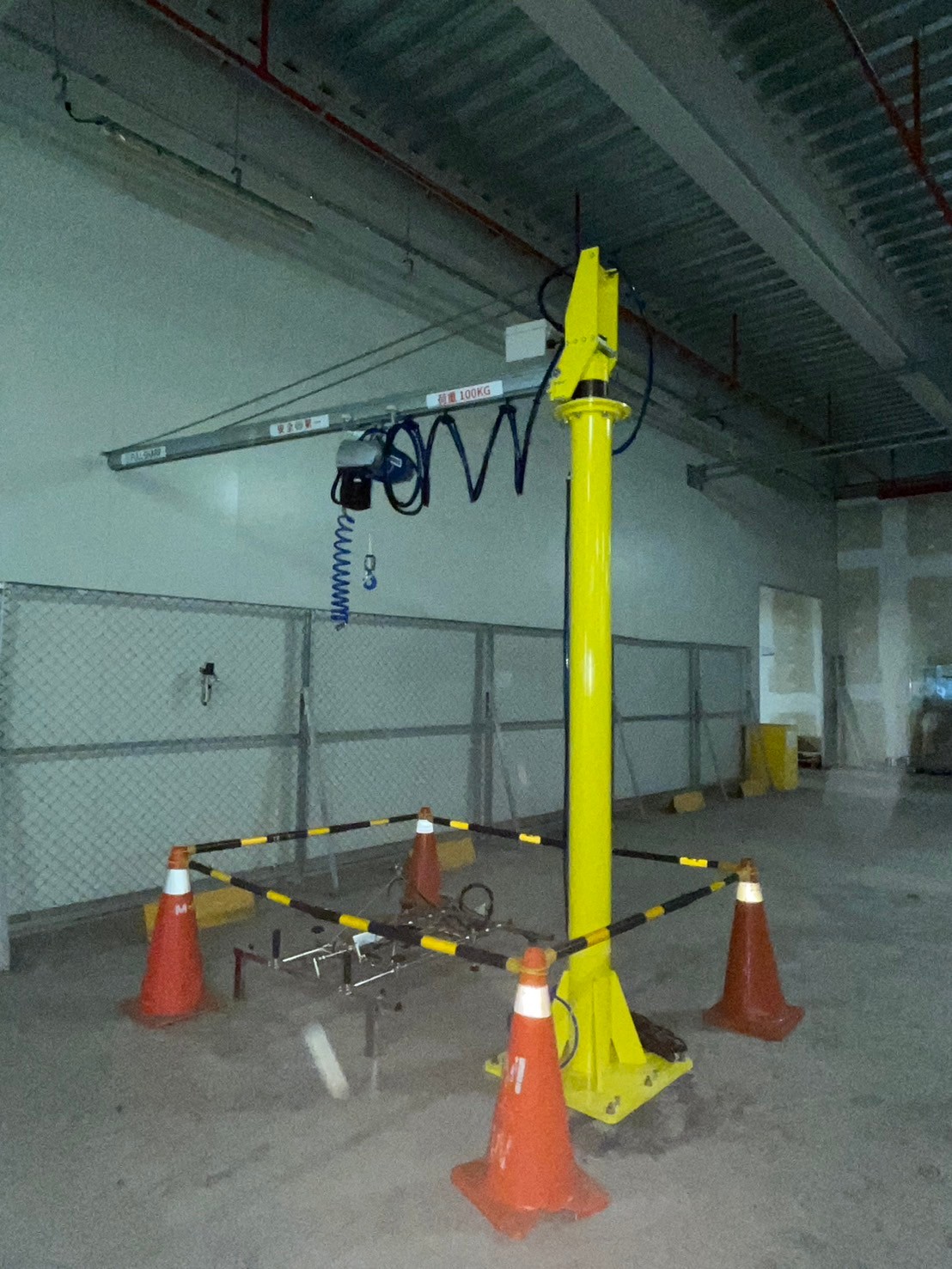

Cầu trục xoay cánh tay ray nhôm treo pa lăng ABUS, tool riêng - ảnh 2

Cầu trục xoay cánh tay ray nhôm treo pa lăng ABUS, tool riêng - ảnh 3

Cầu trục xoay cánh tay ray nhôm treo pa lăng ABUS, tool riêng - ảnh 4

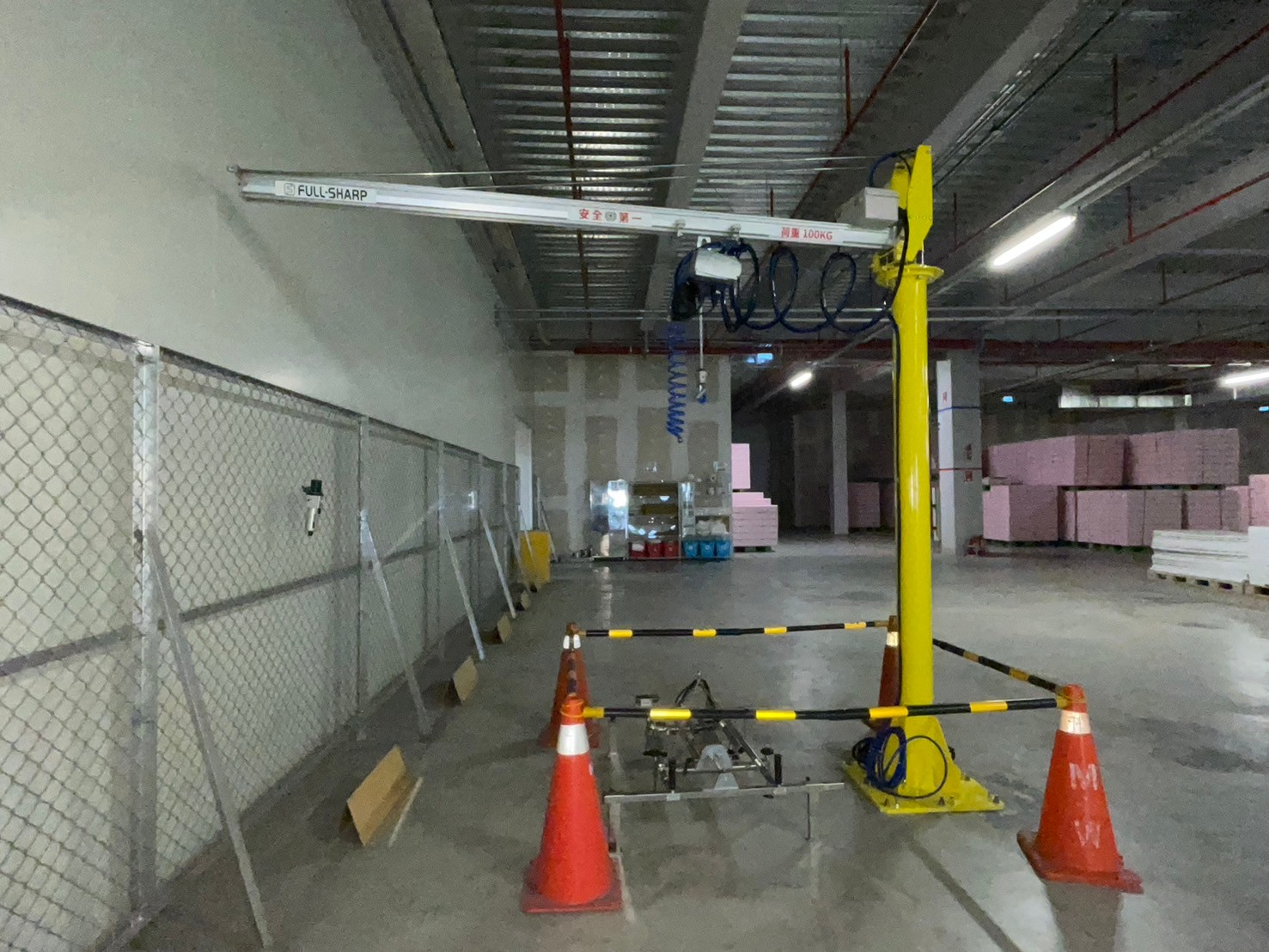

Cầu trục xoay cánh tay ray nhôm treo pa lăng ABUS, tool riêng - ảnh 5

Cầu trục xoay cánh tay ray nhôm treo pa lăng ABUS, tool riêng - ảnh 6

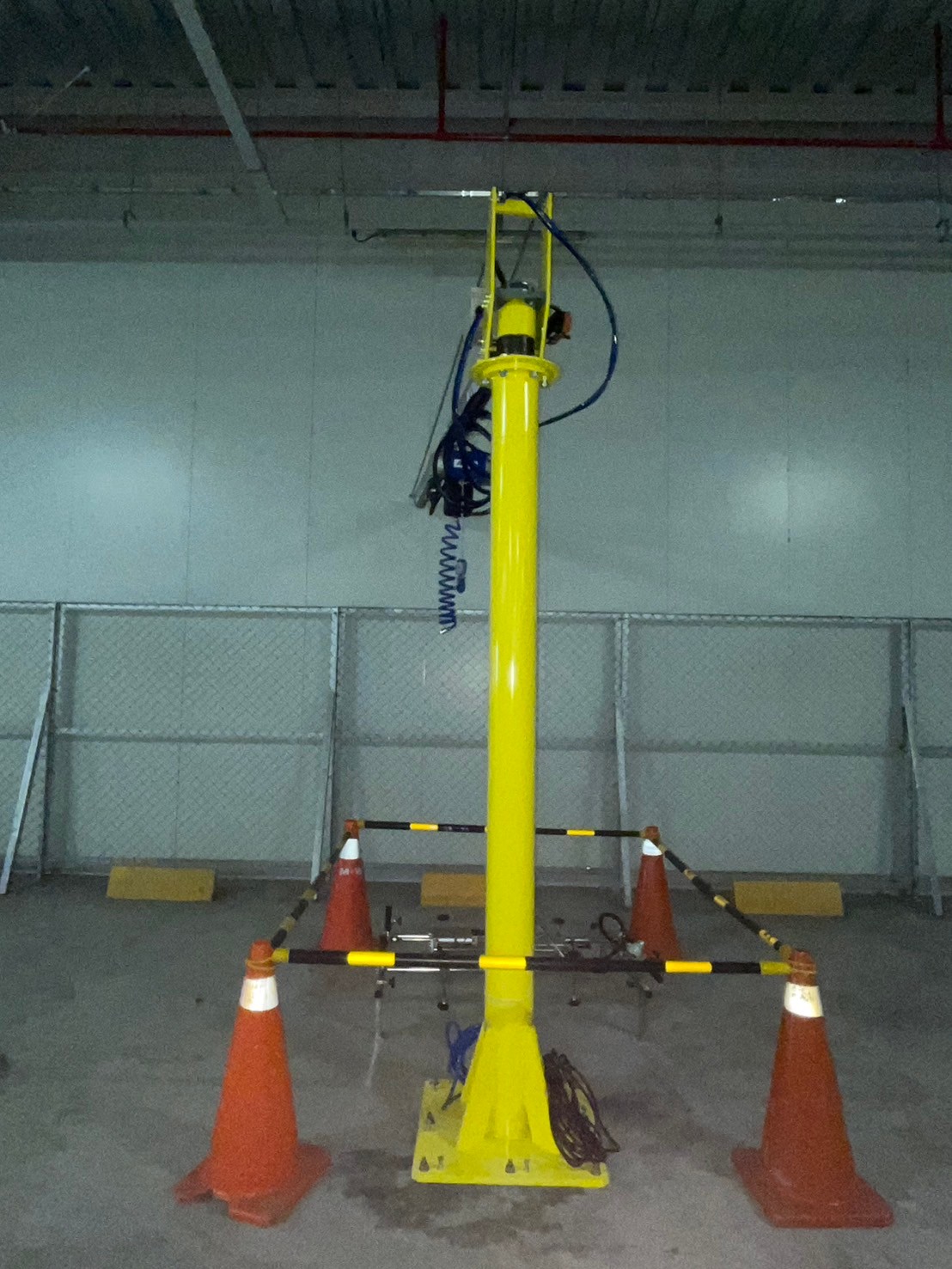

Cầu trục xoay cánh tay ray nhôm treo pa lăng ABUS, tool riêng - ảnh 7

Cầu trục xoay cánh tay ray nhôm treo pa lăng ABUS, tool riêng - ảnh 8

Cầu trục xoay cánh tay ray nhôm treo pa lăng ABUS, tool riêng - ảnh 9

Cầu trục xoay cánh tay ray nhôm treo pa lăng ABUS, tool riêng - ảnh 10

Cầu trục xoay cánh tay ray nhôm treo pa lăng ABUS, tool riêng - ảnh 11

Bấm vào ảnh để xem lớn. Album 11 ảnh chụp tại công trình.

Ứng dụng phù hợp

Trạm lắp ráp cần gắp đặt lặp lại nhiều lần
Xưởng cơ khí gia công chi tiết hình dạng đặc thù
Nhà máy điện tử, thiết bị cần thao tác nhẹ và chính xác
Khu kiểm tra, đóng gói sản phẩm quanh một trạm cố định

Sản phẩm và dự án liên quan

Thanh ray nhôm 200kg
Cầu trục xoay khí nén
Pa lăng điện
Dự án cầu trục xoay thanh ray nhôm đã lắp đặt
Dự án abus đã lắp đặt

Tư vấn lắp đặt cho nhà xưởng của bạn

FullSharp đo bán kính làm việc, chiều cao trần và tải nâng để chọn chiều dài cánh tay ray nhôm cùng model pa lăng. Kỹ thuật xem chi tiết thật rồi thiết kế tool cho đúng điểm bám và trọng tâm. Liên hệ FullSharp để hẹn khảo sát tại xưởng.
