Ray KBK 500kg treo tời servo cho máy CNC

Dãy máy CNC đặt thẳng hàng thì mỗi máy đều cần nâng phôi và thay khuôn. Lắp riêng một cần trục xoay cho từng máy thì tốn chỗ và tốn chi phí, còn dùng xe nâng chạy giữa các máy lại vướng lối đi.

FullSharp thi công hệ ray KBK treo trần tải 500kg chạy dọc cả dãy máy, treo tời điện servo. Con chạy bi trong lòng ray đẩy nhẹ tay, tời nâng hạ vô cấp và dừng chính xác nên đưa khuôn, phôi vào mâm cặp êm, không va đập.

Thanh ray KBK 500kg treo tời servo nâng phôi, khuôn cho máy CNC

Hệ ray KBK 500kg treo trần với tời điện servo chạy dọc dãy máy tiện, máy phay CNC.

Thiết bị lắp đặt

Dầm ray KBK 500kg: thép mạ kẽm, biên dạng hộp kín, nối module theo chiều dài xưởng và dễ mở rộng sau này.
Hệ ty treo và bát gá: bắt lên xà gồ, dầm kết cấu hoặc khung thép độc lập khi trần không chịu được tải.
Con chạy bi trong lòng ray: di chuyển nhẹ tay, ít mài mòn, chạy êm dọc tuyến máy CNC.
Tời điện servo: nâng hạ vô cấp, tốc độ mượt, dừng và giữ tải chính xác ở mọi độ cao.
Đầu gá và thiết bị an toàn: móc, kìm kẹp, nam châm hoặc giác hút, kèm chặn hành trình, cảm biến giới hạn và bảo vệ quá tải.

Thông số chính

Tải làm việc ray KBK500 kg
Thiết bị nângTời điện servo
Kiểu lắpTreo trần theo tuyến, nối module

Lợi ích cho nhà xưởng

Một tuyến phục vụ nhiều máy

Thay vì lắp cần trục riêng ở từng vị trí, cả dãy máy dùng chung một hệ ray.

Đặt chuẩn vị trí

Tời servo nâng hạ không giật, khuôn và phôi vào mâm cặp, ê tô đúng chỗ, không va vào máy.

Lối đi thông thoáng

Ray treo trần nên sàn trống cho xe nâng và người đi giữa các máy gia công.

Hình ảnh lắp đặt thực tế

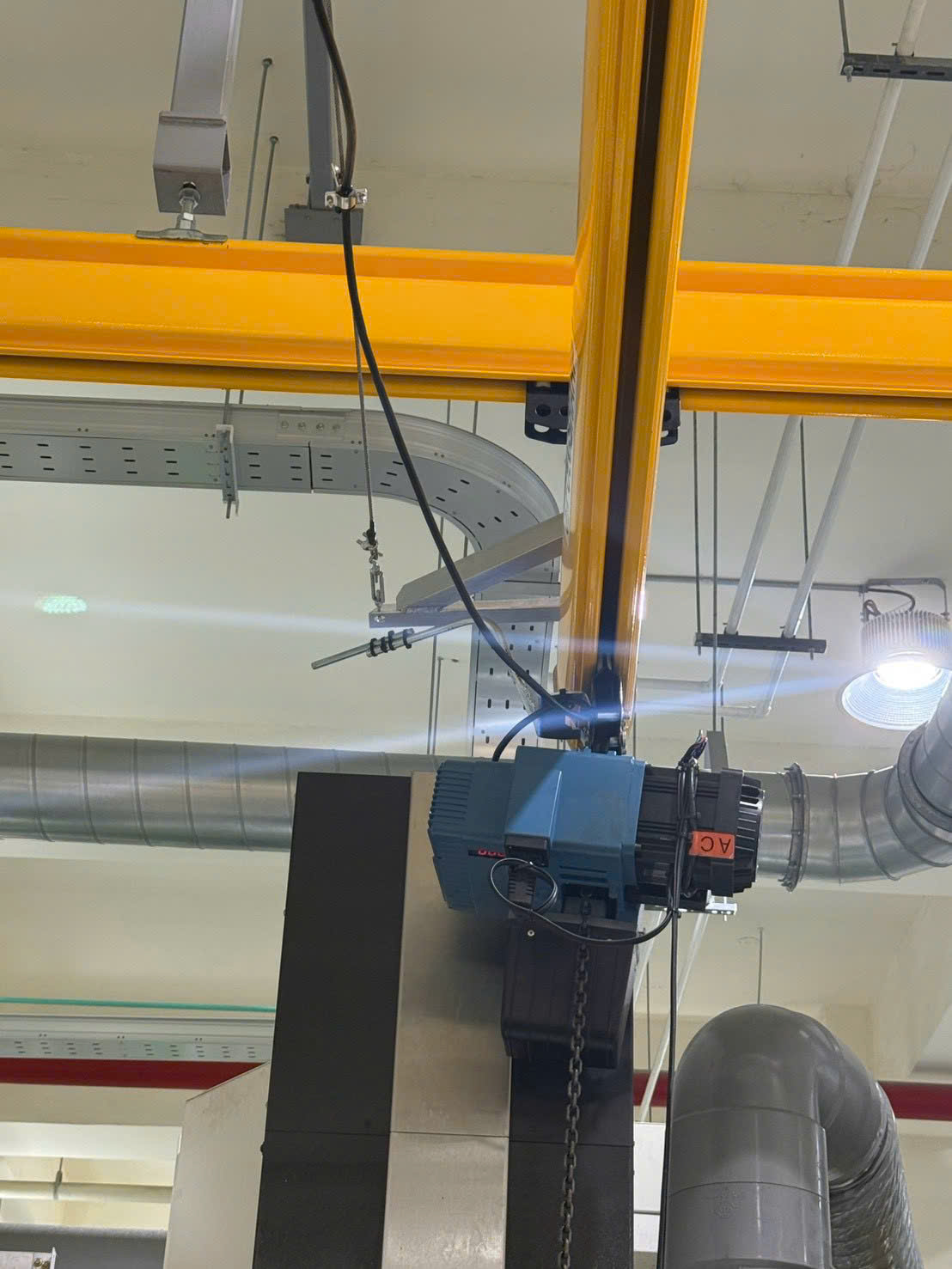

Thanh ray KBK 500kg treo tời servo nâng phôi, khuôn cho máy CNC - ảnh 1

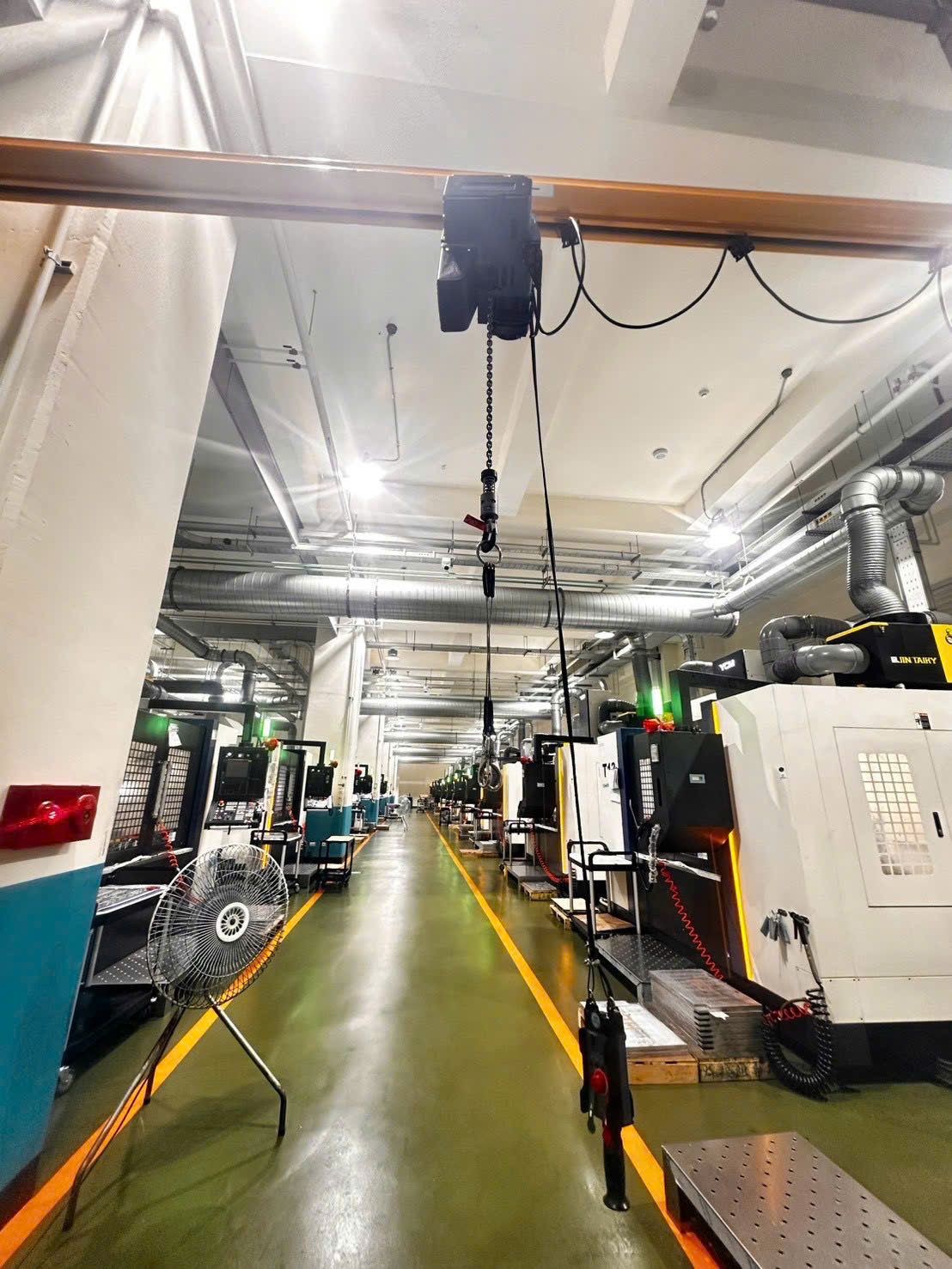

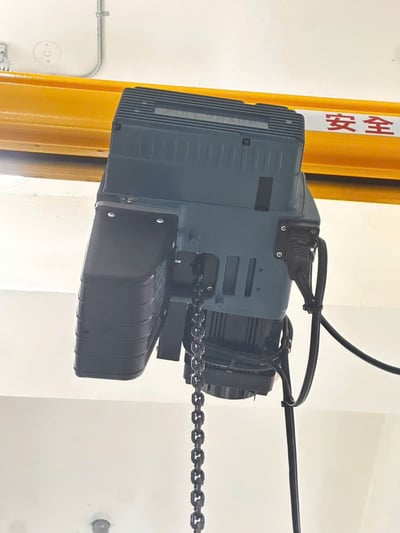

Thanh ray KBK 500kg treo tời servo nâng phôi, khuôn cho máy CNC - ảnh 2

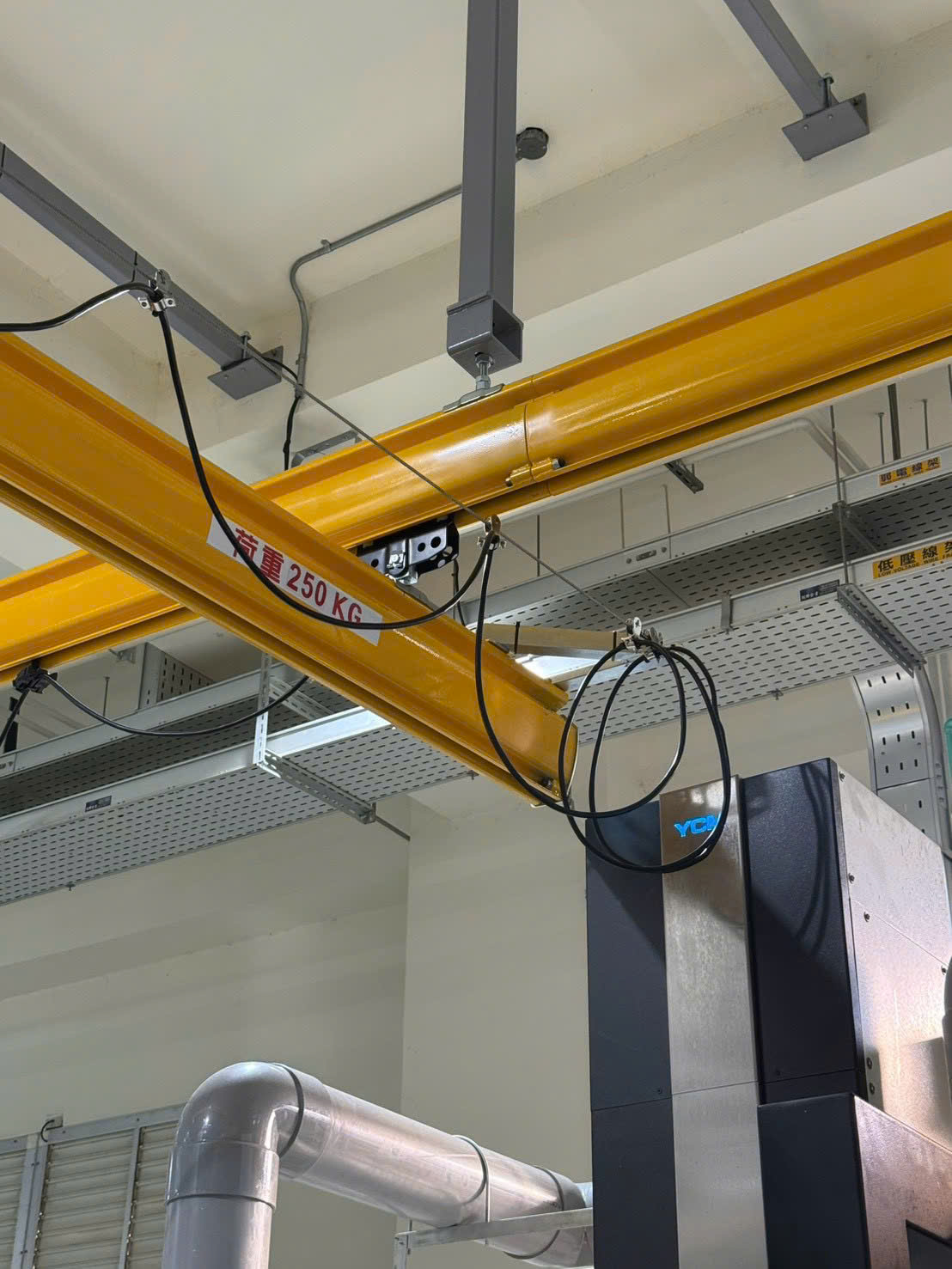

Thanh ray KBK 500kg treo tời servo nâng phôi, khuôn cho máy CNC - ảnh 3

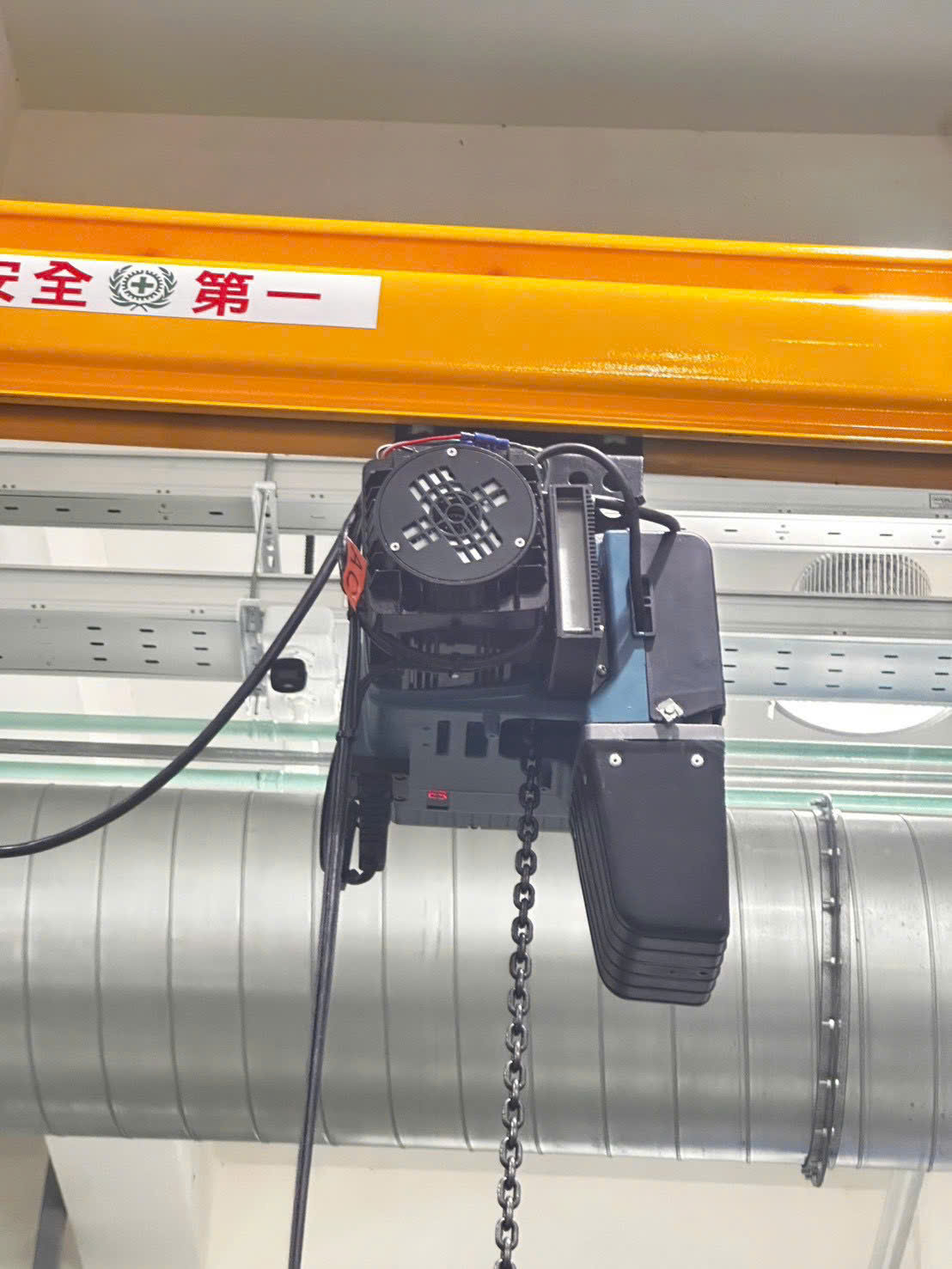

Thanh ray KBK 500kg treo tời servo nâng phôi, khuôn cho máy CNC - ảnh 4

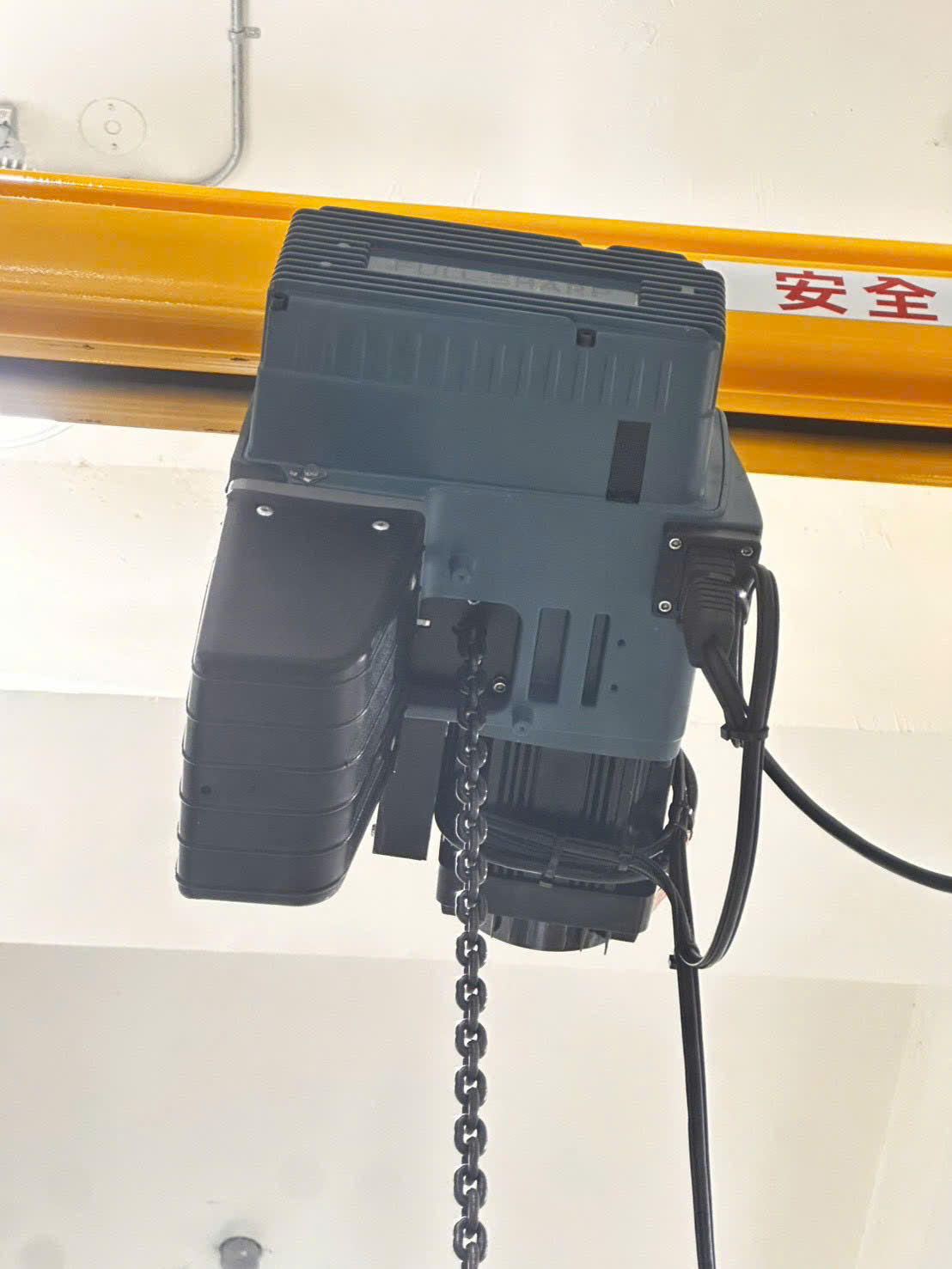

Thanh ray KBK 500kg treo tời servo nâng phôi, khuôn cho máy CNC - ảnh 5

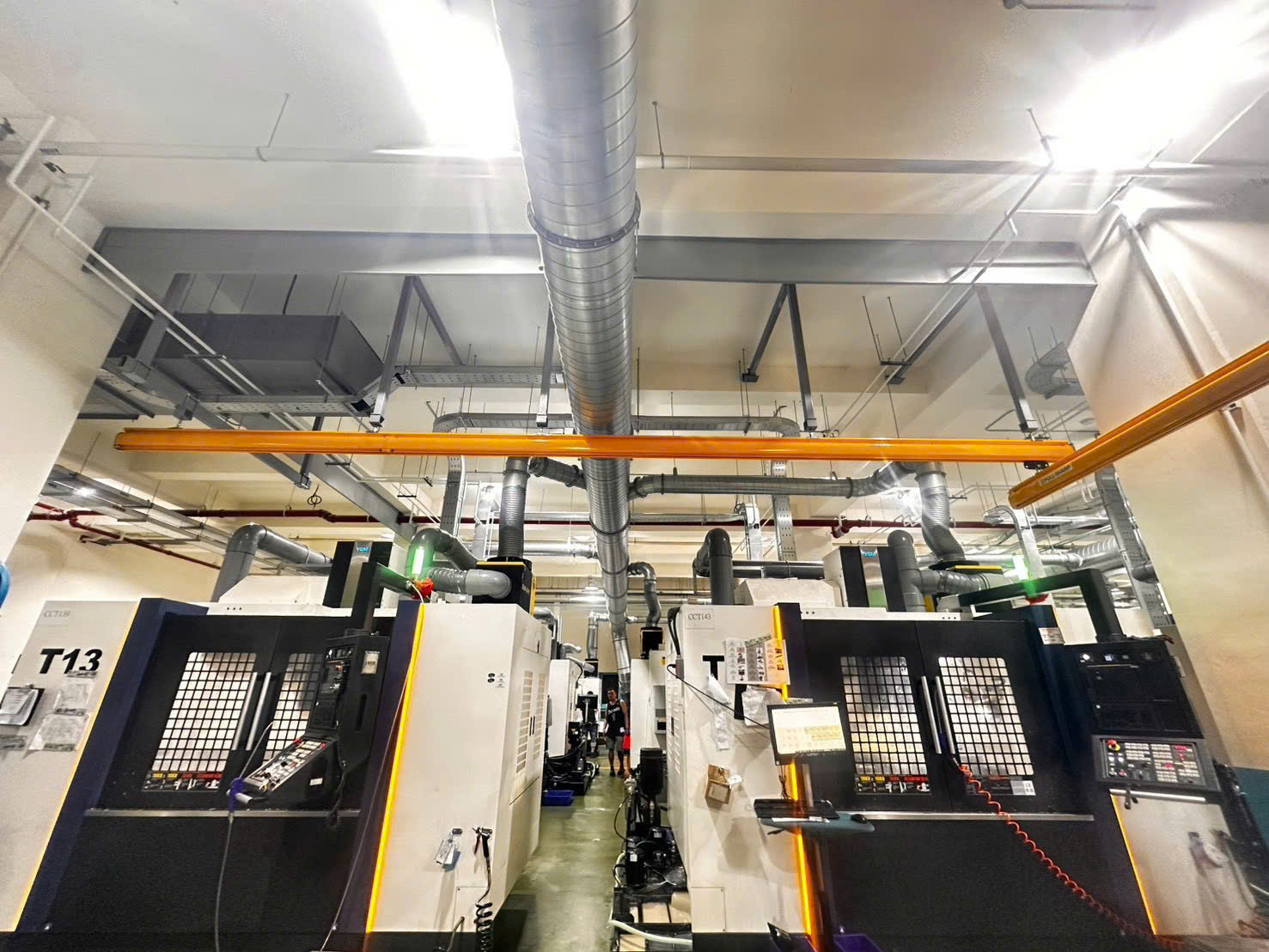

Thanh ray KBK 500kg treo tời servo nâng phôi, khuôn cho máy CNC - ảnh 6

Bấm vào ảnh để xem lớn. Album 6 ảnh chụp tại công trình.

Ứng dụng phù hợp

Đưa phôi thép, phôi nhôm, phôi đúc lên máy tiện và máy phay CNC
Tháo lắp khuôn cho trung tâm gia công, máy ép nhựa, máy dập
Xưởng cơ khí chính xác và xưởng khuôn mẫu
Dãy máy bố trí thẳng hàng, nâng hạ lặp lại thường xuyên
Khu kiểm tra, đo lường và chuyển phôi giữa các công đoạn

Sản phẩm và dự án liên quan

Thanh ray thép 500kg
Dự án thanh ray 500kg đã lắp đặt

Tư vấn lắp đặt cho nhà xưởng của bạn

FullSharp khảo sát hiện trường, đo chiều cao trần, chiều dài dãy máy và kiểm tra kết cấu treo. Kỹ thuật tính tuyến ray, bước treo và chọn tời servo theo tải khuôn thực tế. Sau đó thi công trọn gói, chạy thử và bảo hành tận nơi.

Liên hệ khảo sát và báo giá Xem dự án đã hoàn thành
