Cầu trục xoay khớp nối nâng khay nhựa 50 kg

Khay nhựa đựng linh kiện chất chồng lên nhau nặng vài chục ký, lại phải lấy ra từ khe hẹp giữa hai máy. Cầu trục dầm thẳng không với tới, còn nhấc tay thì công nhân phải cúi và vặn người liên tục.

FullSharp lắp cầu trục xoay khớp nối có hai đoạn tay gập được, treo air balancer nằm ngang và tool móc khay. Tay khớp nối đi vòng qua chướng ngại, người vận hành chỉ kéo nhẹ là khay theo tay ra ngoài.

Cầu trục xoay khớp nối Air Balancer nâng khay nhựa 50 kg

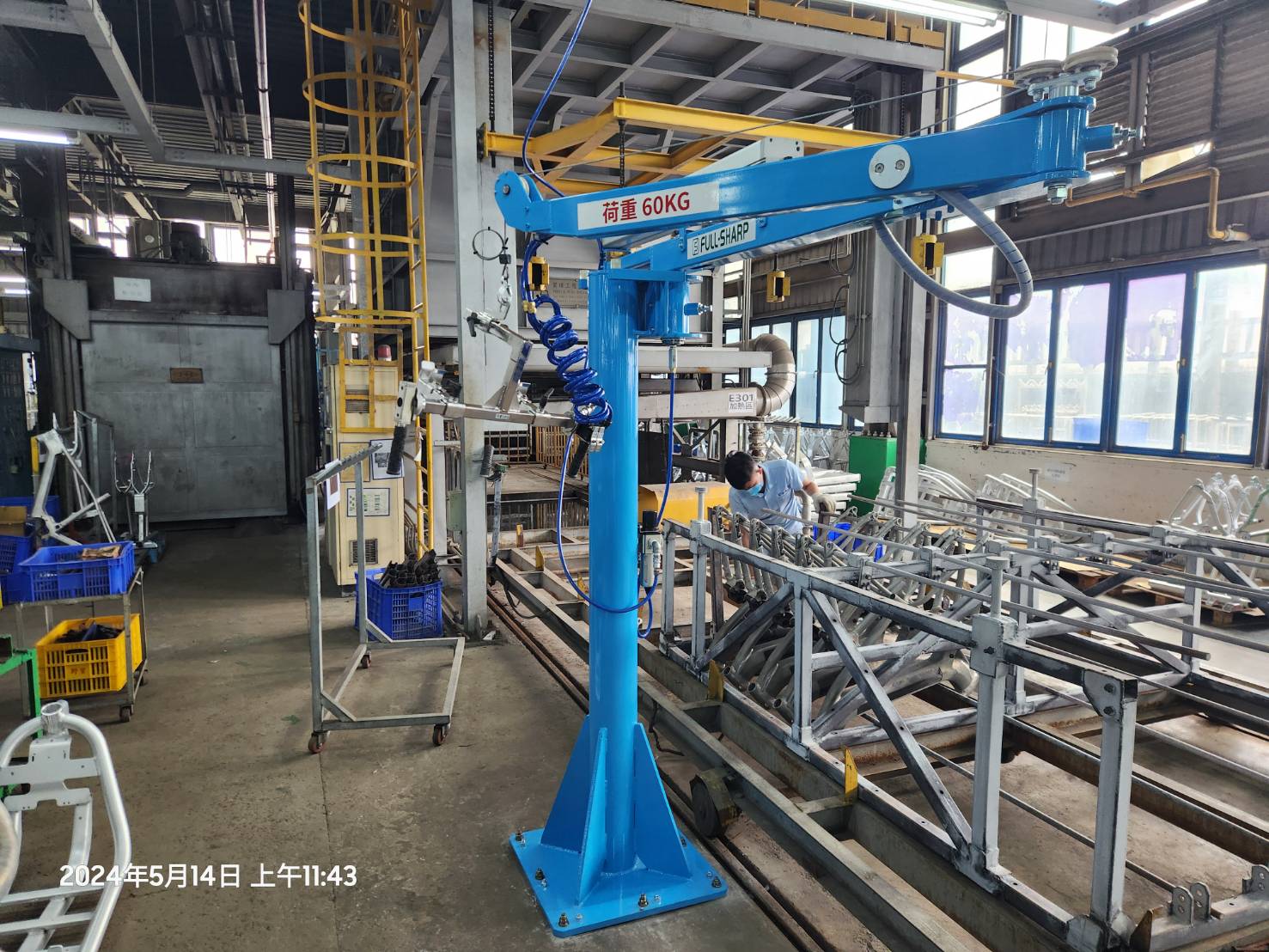

Cầu trục xoay khớp nối treo air balancer và tool móc khay nhựa trong khu vực máy.

Thiết bị lắp đặt

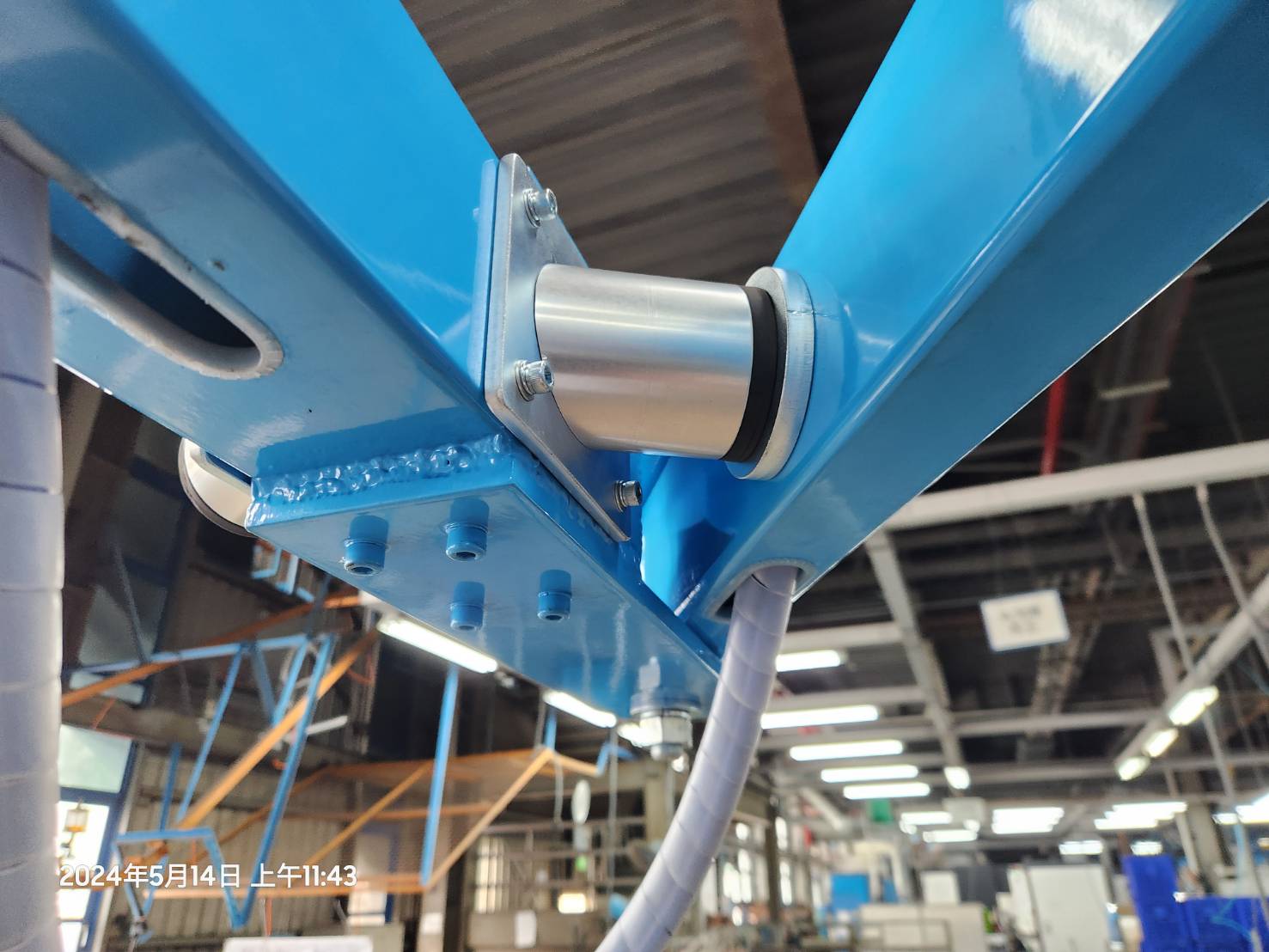

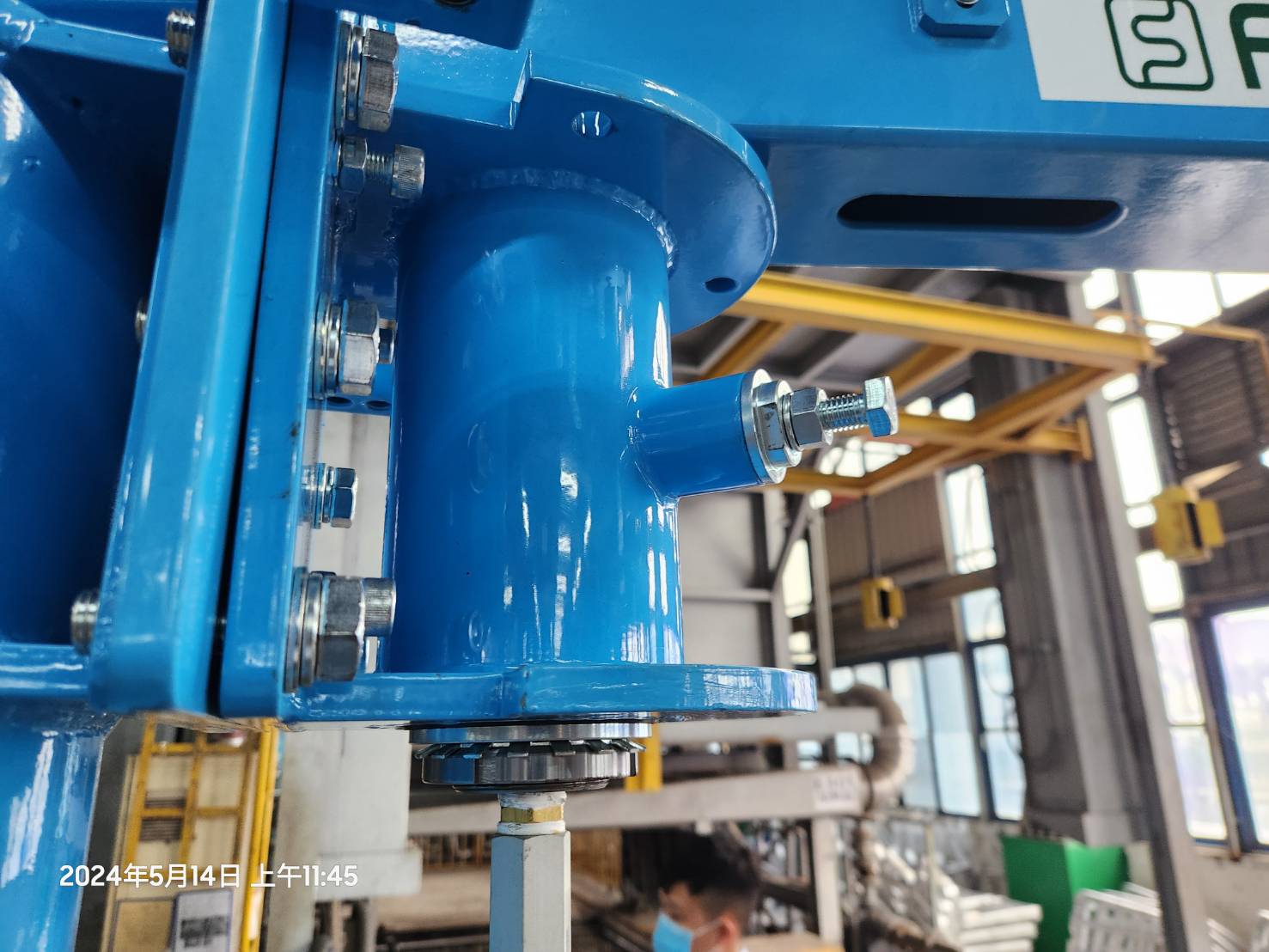

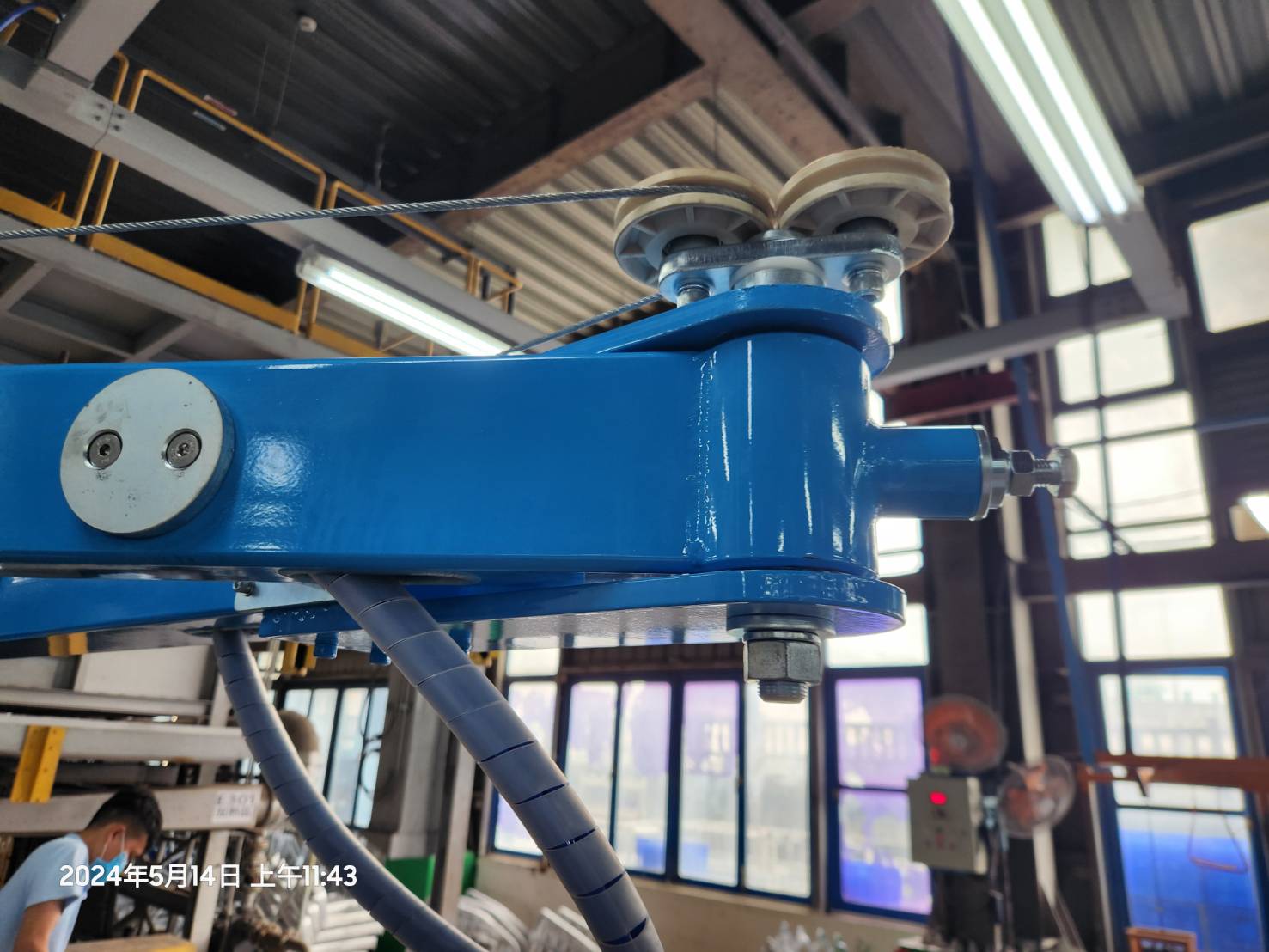

Tay khớp nối hai đoạn: mỗi khớp xoay tự do nên đầu tool đi được đường vòng, với tới chỗ cột hoặc máy che khuất.
Air Balancer nằm ngang: bộ cân bằng khí nén đặt ngang trên tay, giữ khay lơ lửng ở mọi độ cao khi buông tay.

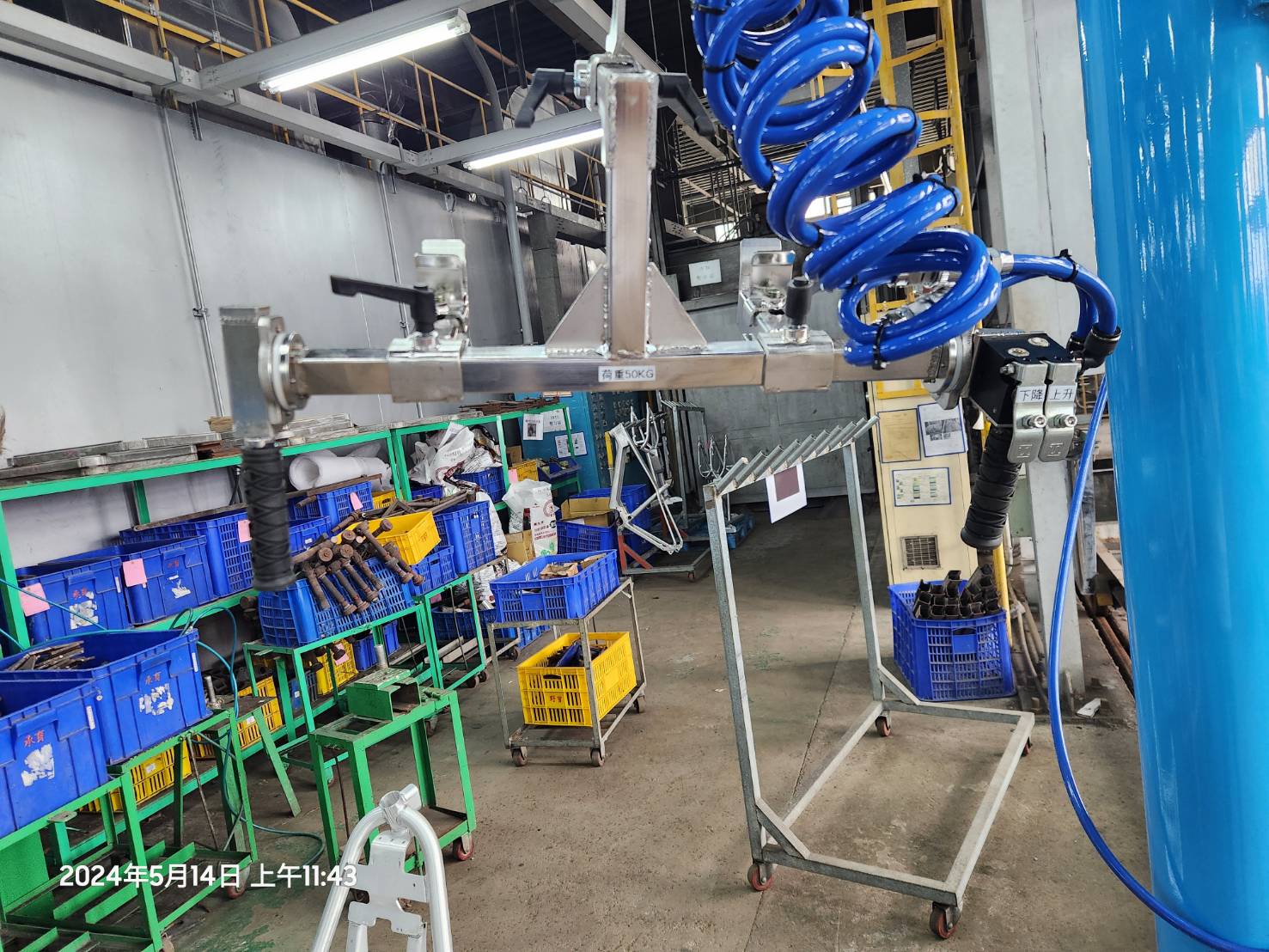

Tool móc khay nhựa: móc vào gờ khay, giữ khay cân bằng và nhả nhanh khi đặt xuống băng tải.
Cột đỡ và đế bắt sàn: bắt bu lông xuống nền bê tông, chịu toàn bộ tải nên không cần treo lên trần.

Thông số chính

Tải trọng50 kg
Kiểu vận hànhKhí nén
Kiểu tayKhớp nối gập

Lợi ích cho nhà xưởng

Luồn được chỗ hẹp

Tay gập đi vòng qua máy móc, không cần dọn mặt bằng để lắp thiết bị.

Nhẹ như không tải

Air balancer bù đúng trọng lượng khay, tay người chỉ còn việc dẫn hướng.

Đặt khay chính xác

Tool giữ khay không nghiêng nên linh kiện bên trong không xô lệch.

Hình ảnh lắp đặt thực tế

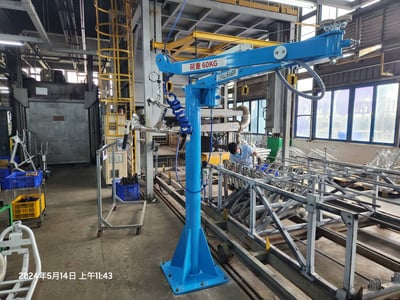

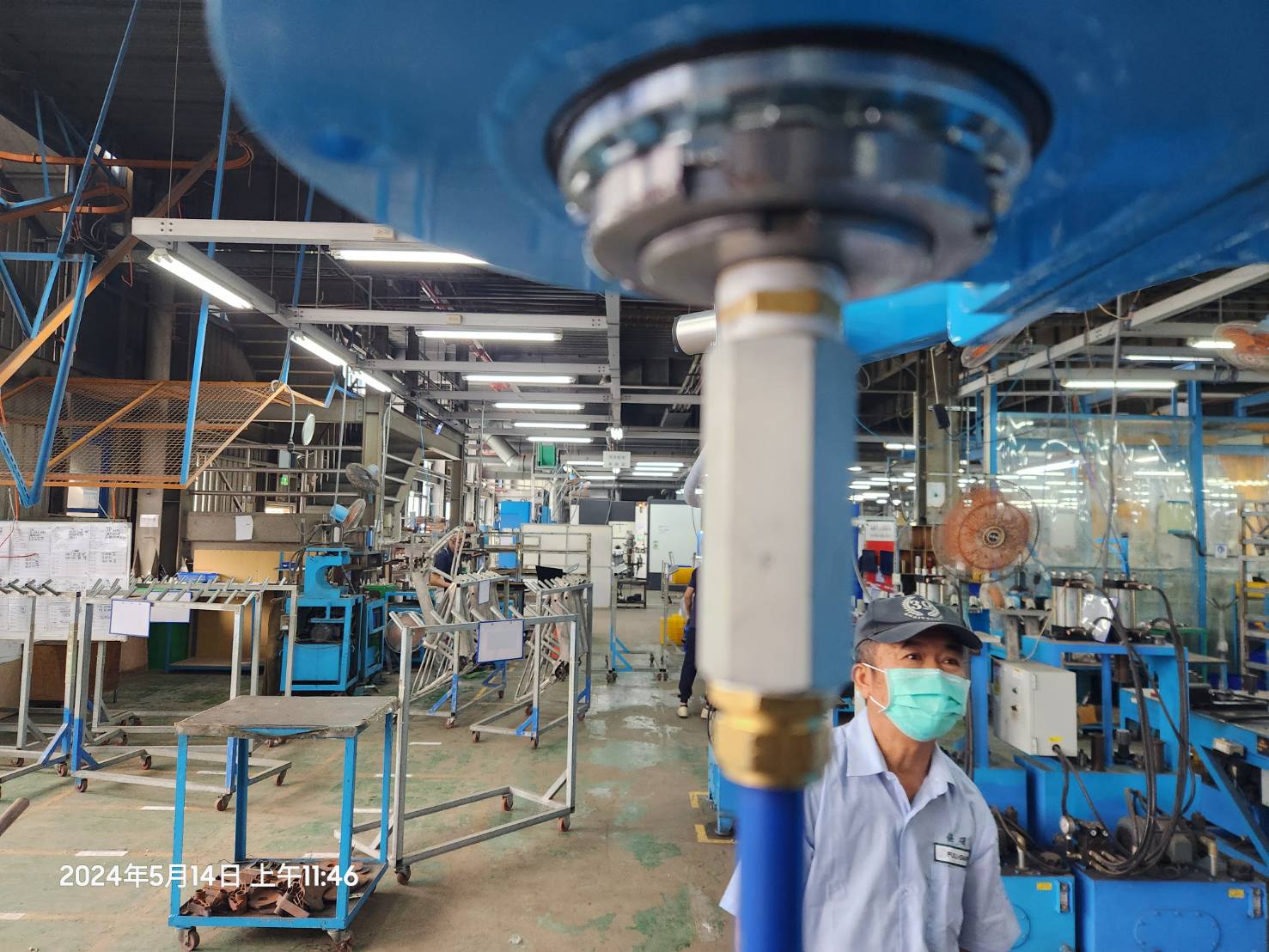

Cầu trục xoay khớp nối Air Balancer nâng khay nhựa 50 kg - ảnh 1

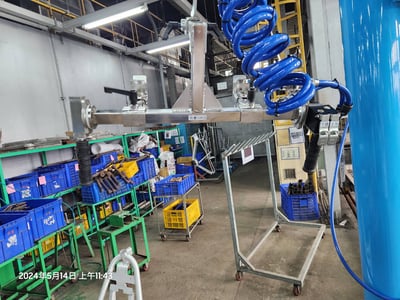

Cầu trục xoay khớp nối Air Balancer nâng khay nhựa 50 kg - ảnh 2

Cầu trục xoay khớp nối Air Balancer nâng khay nhựa 50 kg - ảnh 3

Cầu trục xoay khớp nối Air Balancer nâng khay nhựa 50 kg - ảnh 4

Cầu trục xoay khớp nối Air Balancer nâng khay nhựa 50 kg - ảnh 5

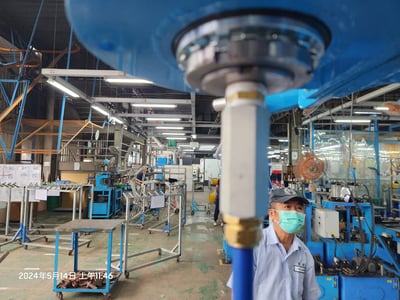

Cầu trục xoay khớp nối Air Balancer nâng khay nhựa 50 kg - ảnh 6

Cầu trục xoay khớp nối Air Balancer nâng khay nhựa 50 kg - ảnh 7

Bấm vào ảnh để xem lớn. Album 7 ảnh chụp tại công trình.

Ứng dụng phù hợp

Dây chuyền lắp ráp điện tử
Khu cấp liệu cho máy ép nhựa
Kho bán thành phẩm dùng khay tiêu chuẩn
Trạm đóng gói cuối chuyền

Sản phẩm và dự án liên quan

Tư vấn lắp đặt cho nhà xưởng của bạn

FullSharp đo khoảng cách từ vị trí lấy khay đến vị trí đặt, xem vướng máy ở đâu rồi tính chiều dài từng đoạn tay khớp nối. Bạn gửi mẫu khay, chúng tôi làm tool móc vừa khớp và lắp trọn bộ.
