Xưởng cắt laser phải đưa tấm thép từ pallet lên bàn máy nhiều lần mỗi ca. Khiêng bốn người thì tấm dễ võng, mép cứa tay và bề mặt bị xước khi kéo lê. Đặt tấm lệch khỏi bàn còn làm mất thời gian canh lại trước khi chạy chương trình.

FullSharp lắp cầu trục xoay tải 500 kg ngay cạnh máy, đầu cần treo mặt hút chân không chuyên hút tấm. Thao tác là áp mặt hút xuống tấm, nhấc thẳng, xoay cần và hạ đúng vào bàn cắt. Một người làm trọn chu trình mà tấm luôn phẳng.

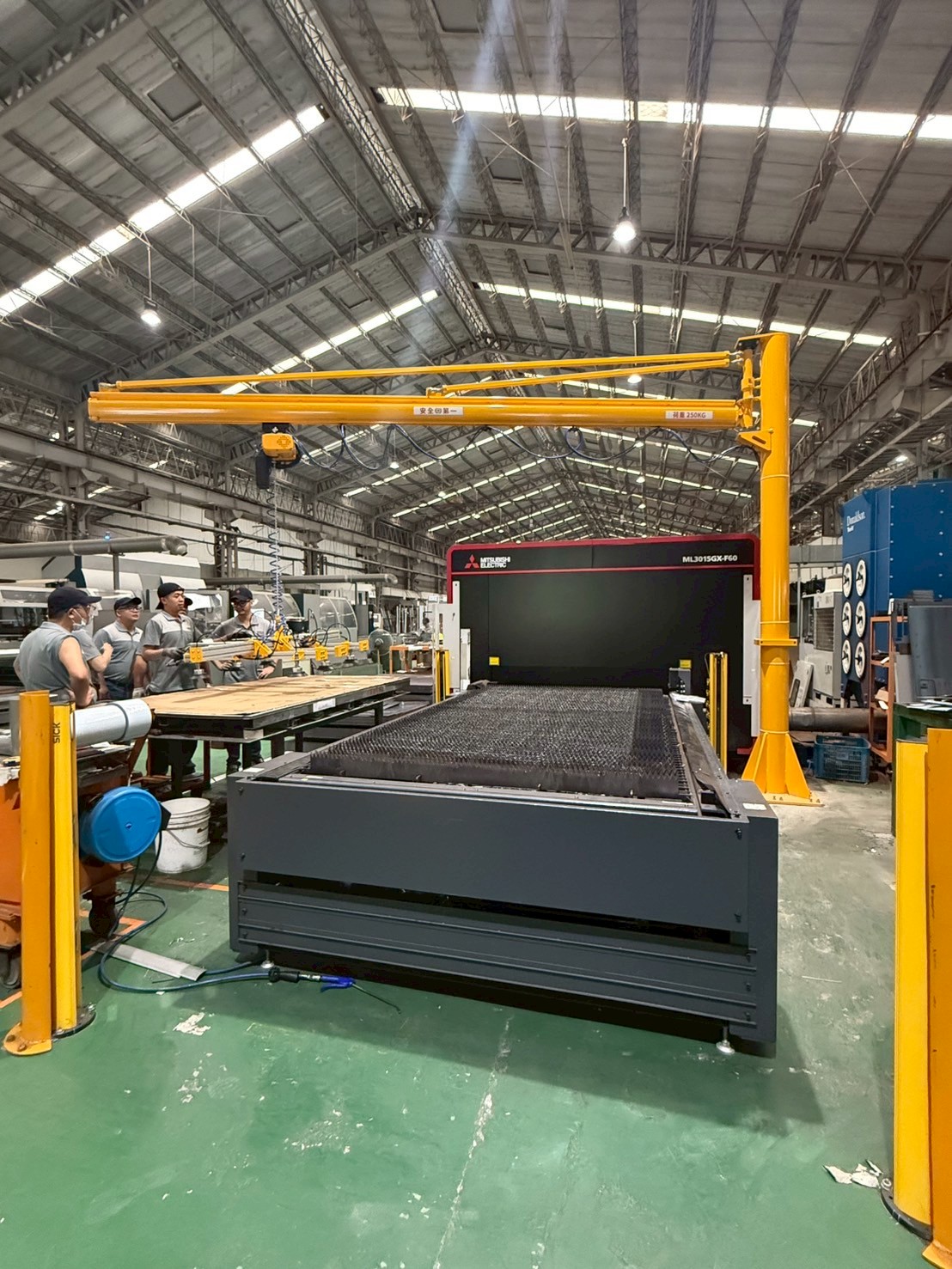

Cầu trục xoay 500 kg hút chân không tấm thép cho máy laser CNC

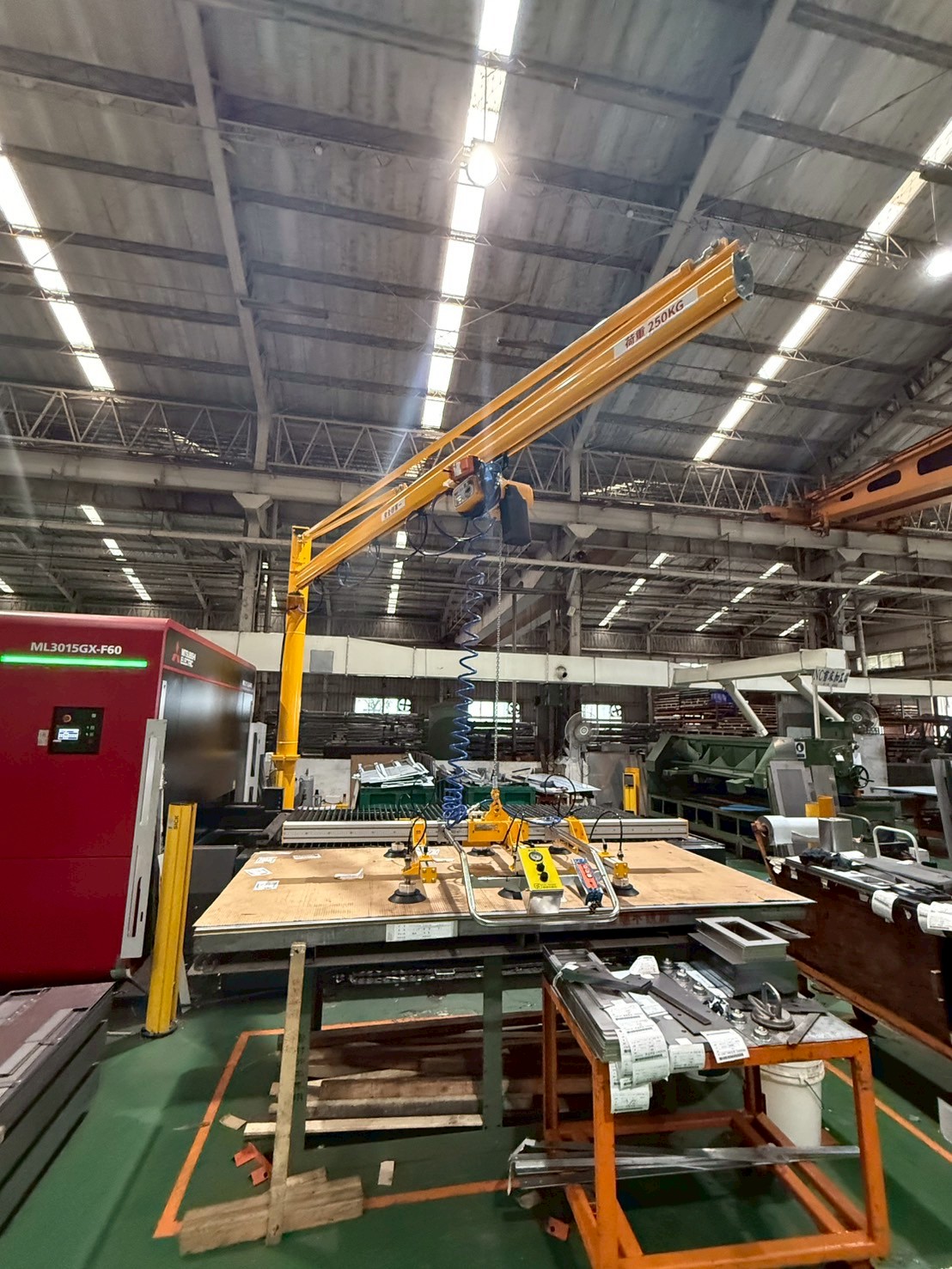

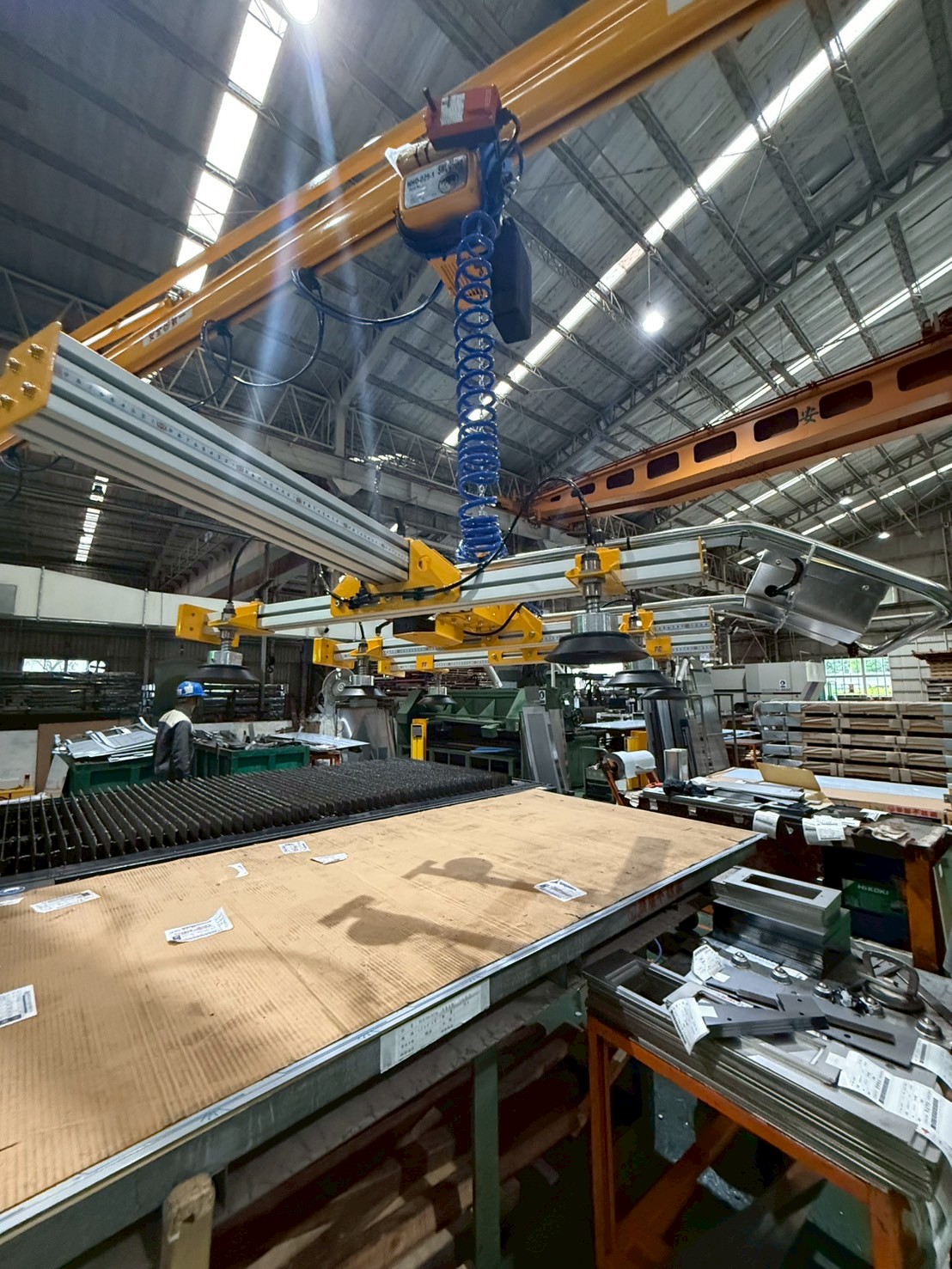

Cầu trục xoay 500 kg với mặt hút chân không đang nhấc tấm thép đưa lên bàn máy cắt laser CNC.

Thiết bị lắp đặt

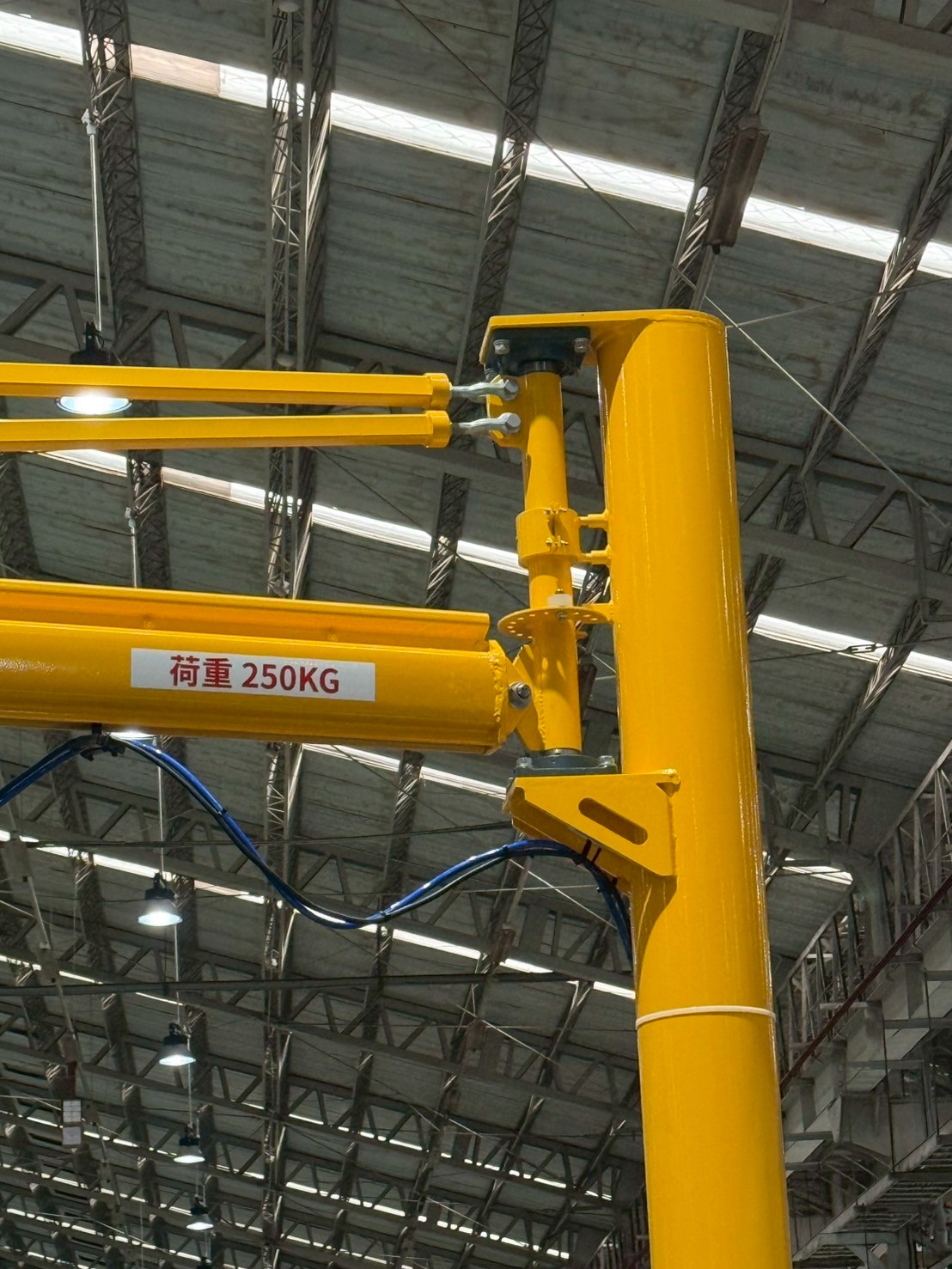

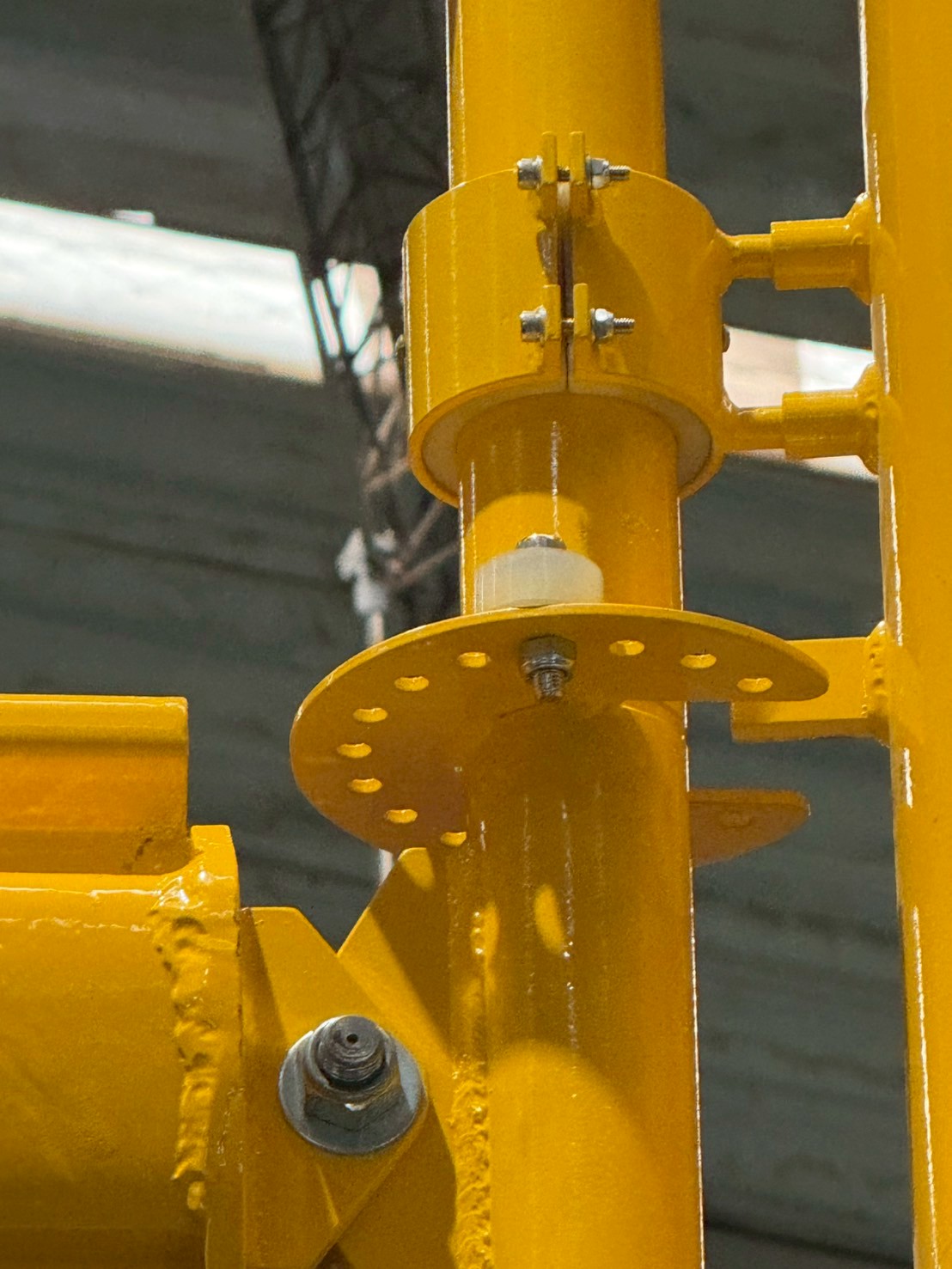

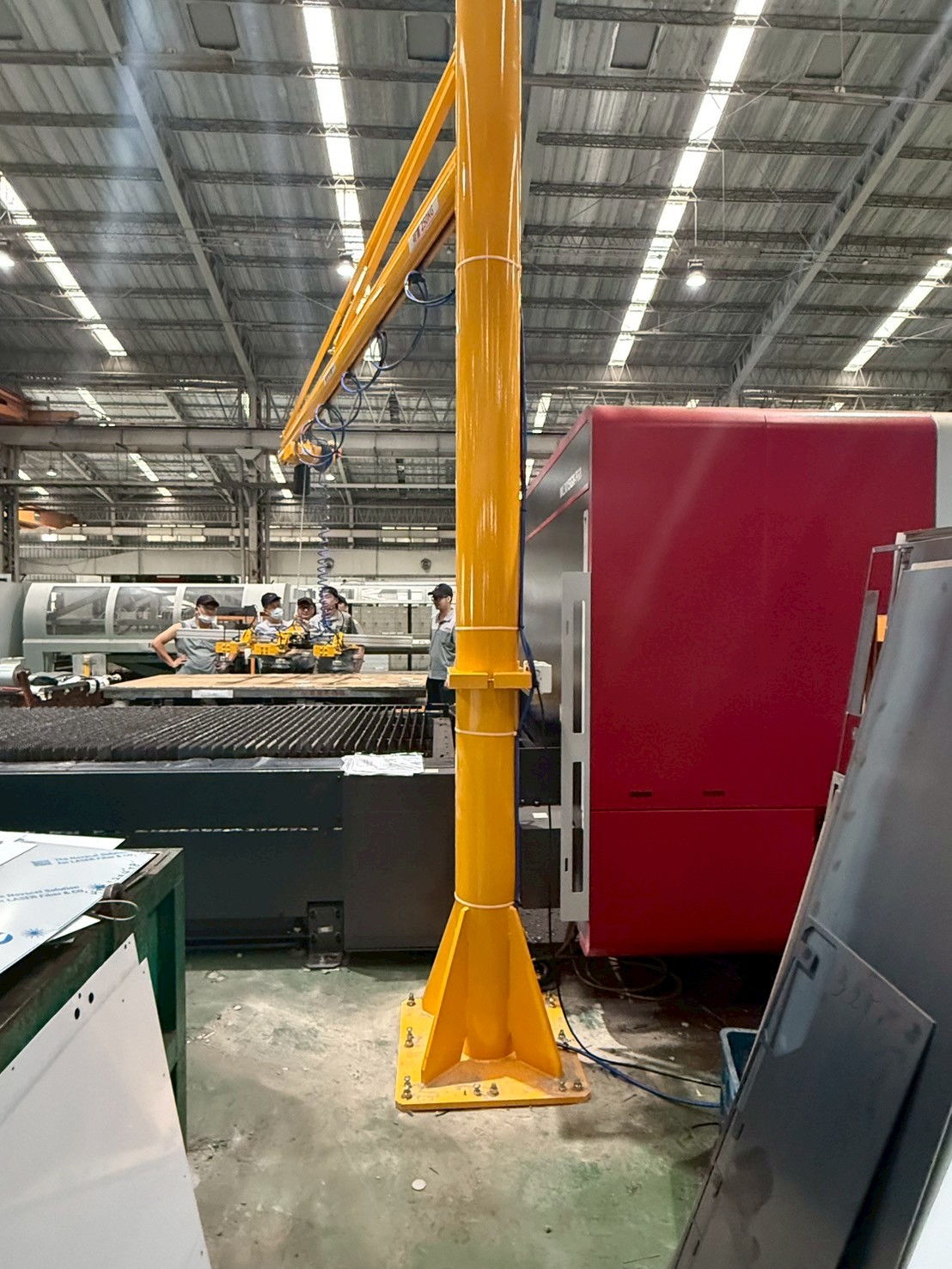

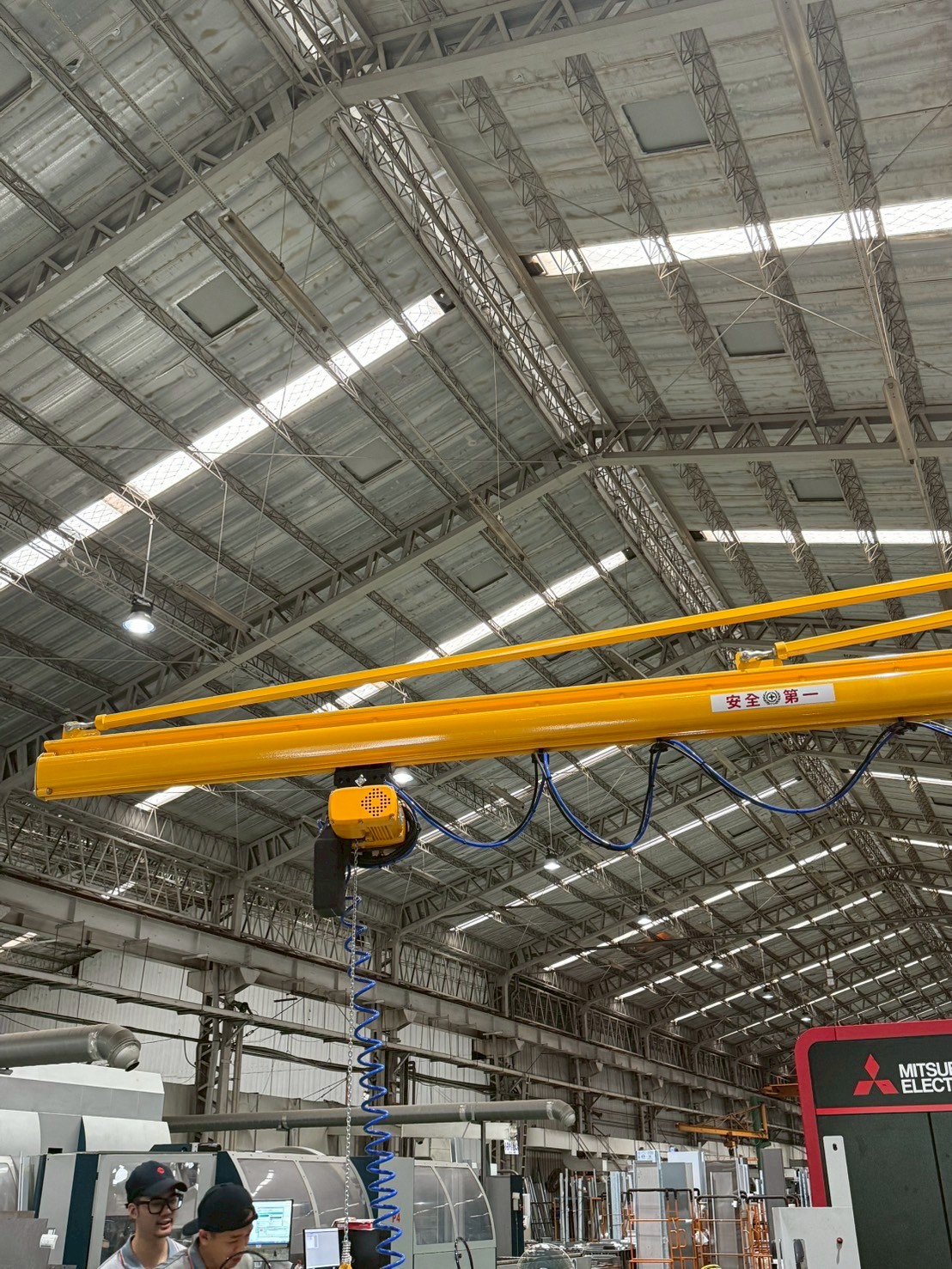

  • Cầu trục xoay tải 500 kg: cột và cần xoay đặt cạnh máy cắt, vùng phục vụ phủ cả pallet phôi lẫn bàn cắt.

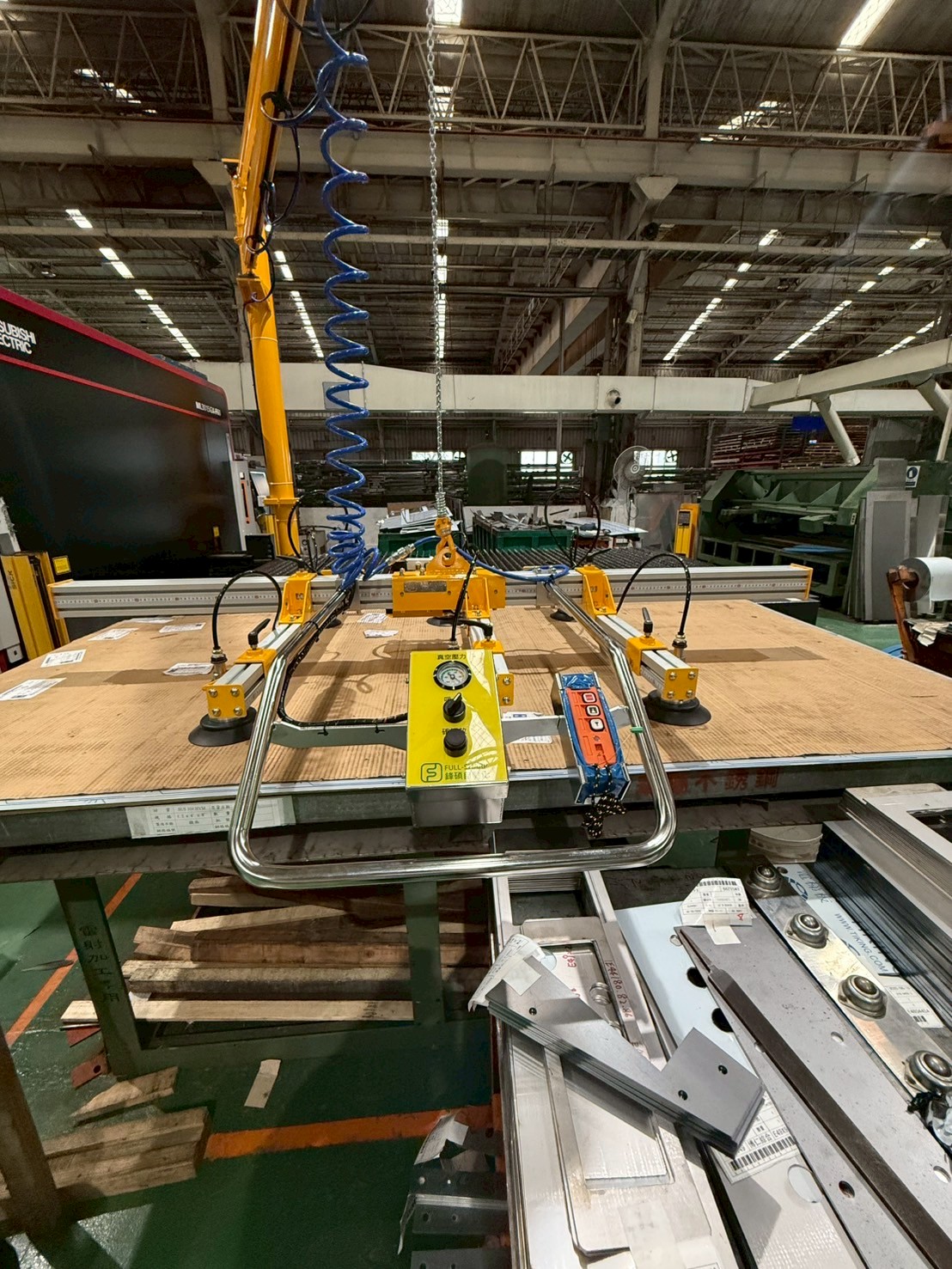

  • Mặt hút chân không hút tấm: nhiều giác hút bố trí trên khung để đỡ đều chiều dài tấm, tấm được nhấc phẳng và không võng giữa.

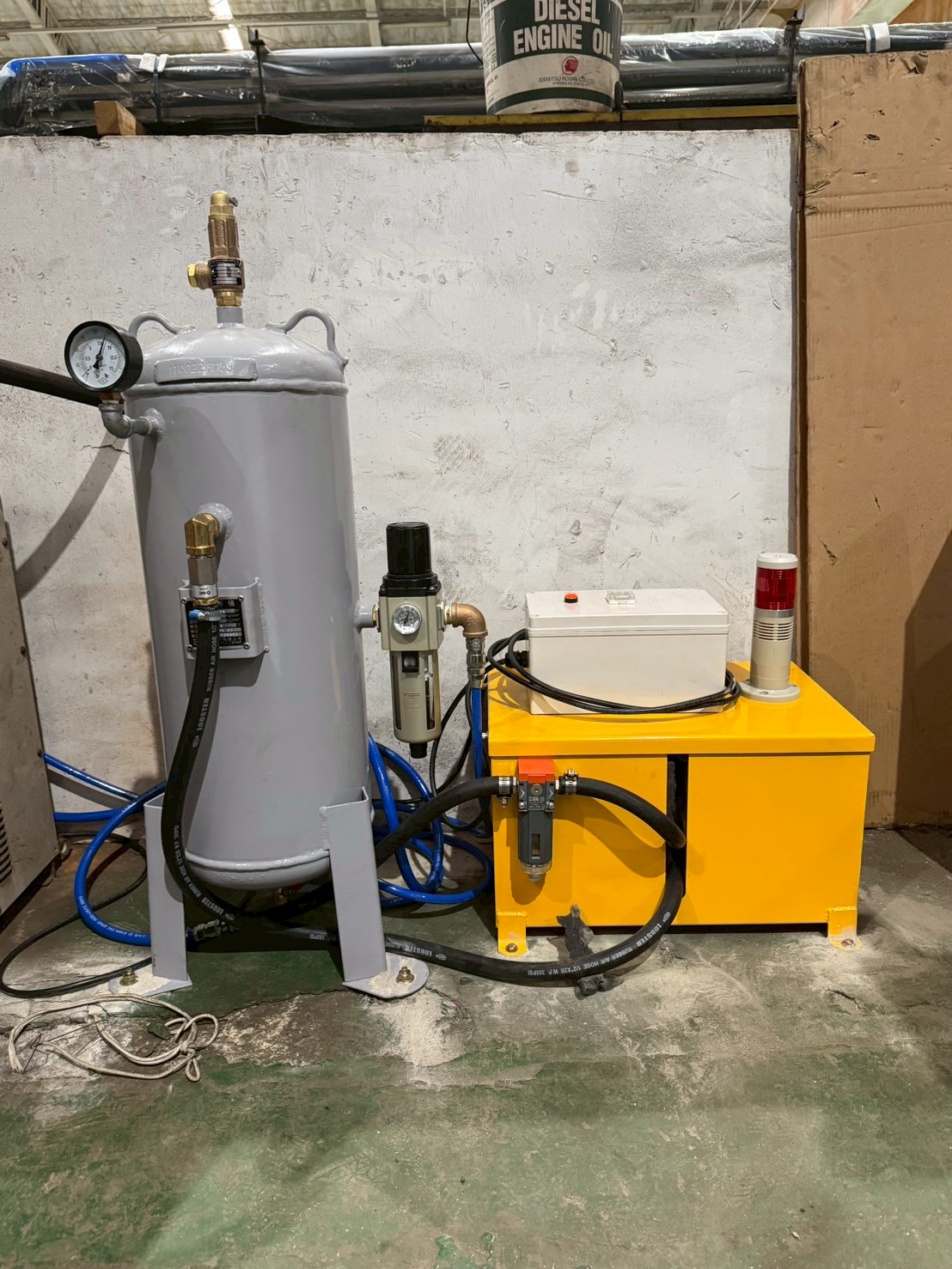

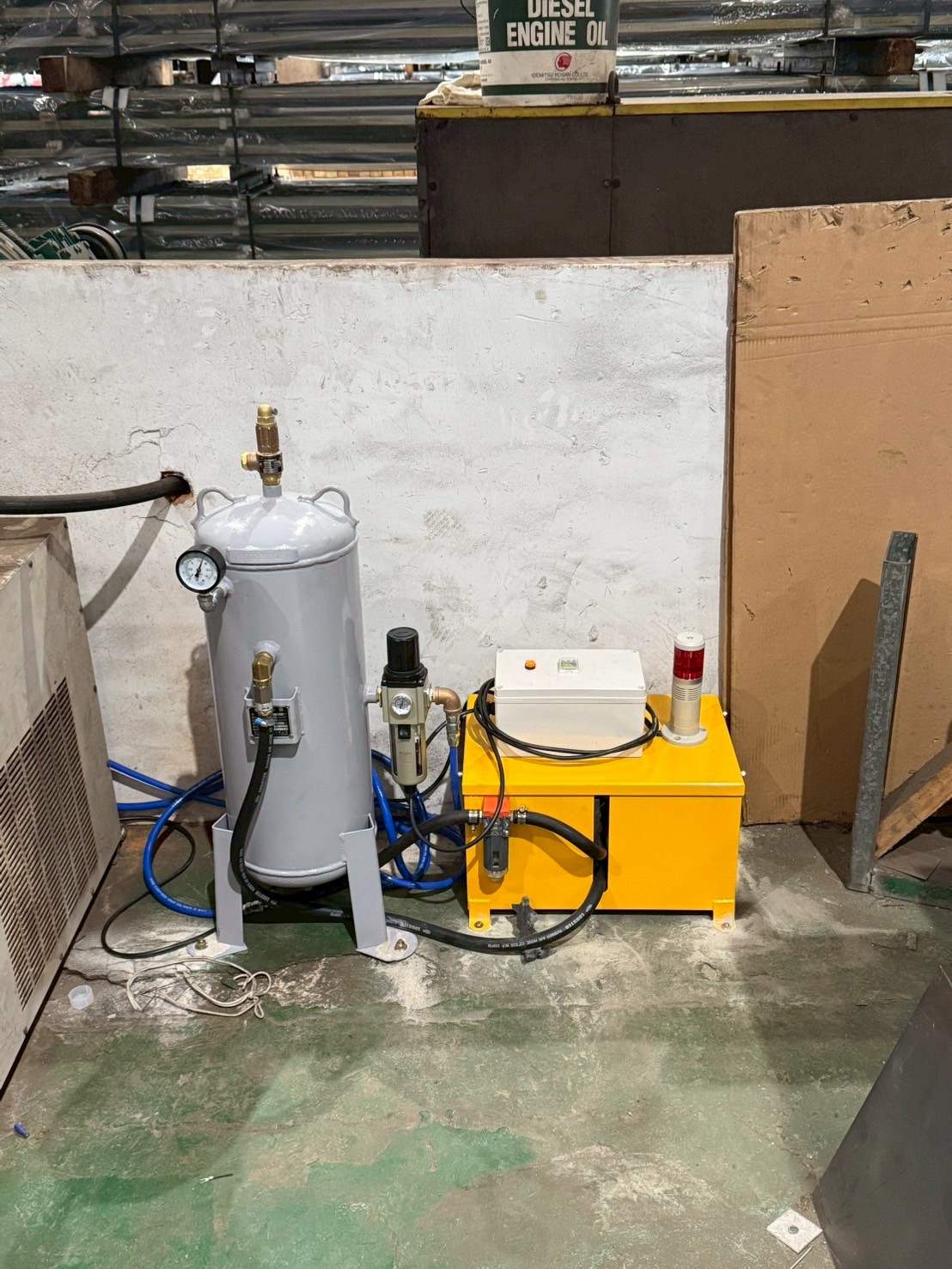

  • Bơm và van chân không: tạo và giữ độ chân không trong suốt hành trình nâng, có báo hiệu khi độ chân không chưa đủ.

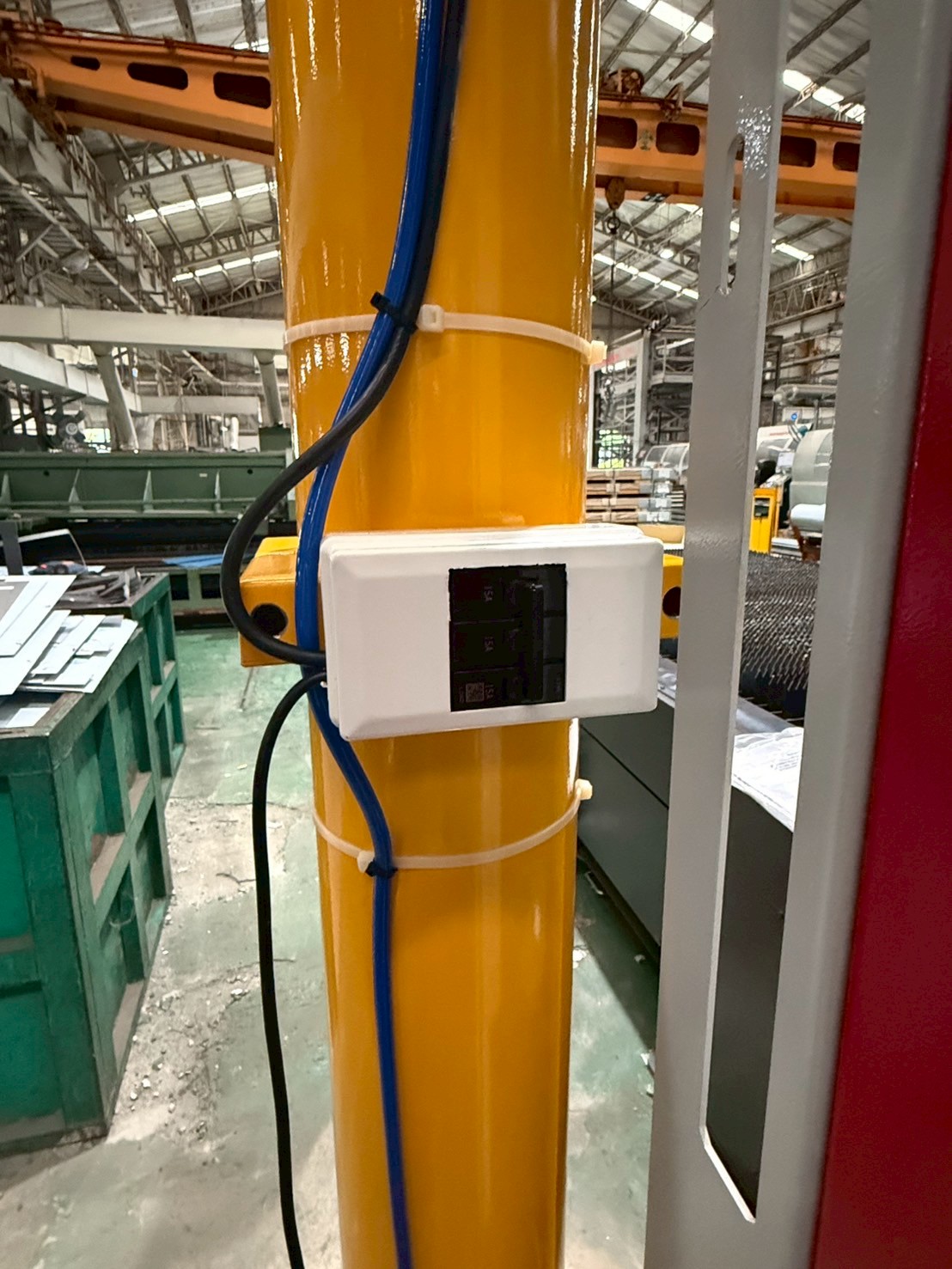

  • Tay cầm điều khiển: nút hút và nút nhả bố trí ngay tầm tay, người vận hành vừa giữ hướng tấm vừa thao tác.

Thông số chính

  • Tải trọng cầu trục xoay500 kg
  • Đầu công tácMặt hút chân không hút tấm
  • Vật tư nângTấm thép

Lợi ích cho nhà xưởng

Tấm không hư bề mặt

Giác hút áp lên mặt tấm và nhấc thẳng lên, không kéo lê nên mặt hoàn thiện giữ nguyên.

Đặt tấm đúng vị trí

Cần xoay đưa tấm tới đúng mép bàn cắt, hạ xuống là vào chuẩn, đỡ mất công canh lại.

Giảm người mỗi lần cấp phôi

Một người thay cho cả nhóm khiêng tấm, tay không phải chạm vào mép cắt sắc.

Hình ảnh lắp đặt thực tế

Cầu trục xoay 500 kg hút chân không tấm thép cho máy laser CNC - ảnh 1 Cầu trục xoay 500 kg hút chân không tấm thép cho máy laser CNC - ảnh 2 Cầu trục xoay 500 kg hút chân không tấm thép cho máy laser CNC - ảnh 3 Cầu trục xoay 500 kg hút chân không tấm thép cho máy laser CNC - ảnh 4 Cầu trục xoay 500 kg hút chân không tấm thép cho máy laser CNC - ảnh 5 Cầu trục xoay 500 kg hút chân không tấm thép cho máy laser CNC - ảnh 6 Cầu trục xoay 500 kg hút chân không tấm thép cho máy laser CNC - ảnh 7 Cầu trục xoay 500 kg hút chân không tấm thép cho máy laser CNC - ảnh 8 Cầu trục xoay 500 kg hút chân không tấm thép cho máy laser CNC - ảnh 9 Cầu trục xoay 500 kg hút chân không tấm thép cho máy laser CNC - ảnh 10 Cầu trục xoay 500 kg hút chân không tấm thép cho máy laser CNC - ảnh 11

Bấm vào ảnh để xem lớn. Album 11 ảnh chụp tại công trình.

Ứng dụng phù hợp

  • Xưởng cắt laser và plasma tấm kim loại
  • Khu cấp phôi cho máy chấn và máy đột
  • Kho tấm thép, tấm inox, tấm nhôm
  • Xưởng gia công tủ bảng điện và vỏ máy

Sản phẩm và dự án liên quan

Tư vấn lắp đặt cho nhà xưởng của bạn

FullSharp khảo sát kích thước và độ dày tấm, tình trạng bề mặt tấm, khoảng cách từ pallet tới bàn máy để chọn tầm với cần xoay và bố trí giác hút. Chúng tôi chạy thử ngay trên tấm của khách trước khi bàn giao. Liên hệ FullSharp để đặt lịch khảo sát.
