Khâu đóng gói quạt công nghiệp vốn cần hai nhóm việc: dựng thùng carton và đưa quạt vào thùng. Cả hai đều nặng và cồng kềnh, làm tay thì phải hai người, thùng dễ móp còn cánh quạt dễ va đập.

FullSharp dựng một cột trụ mang hai cánh tay đòn dài 3.000mm, quay độc lập ở hai cao độ khác nhau. Một tay treo bộ ống hút chân không tải 70kg để kéo và dựng thùng giấy, tay còn lại treo bộ 60kg hút quạt hạ vào lòng thùng. Một thợ đứng tại chỗ làm trọn chu trình.

Nâng hạ chân không hút thùng giấy và hút quạt công nghiệp

Cột trụ hai cánh tay đòn treo hai bộ ống hút chân không cho thùng giấy và quạt công nghiệp.

Thiết bị lắp đặt

  • Cột trụ thép hộp gia cường: chân đế bắt bulong nở xuống nền bê tông, chịu đồng thời tải của cả hai cánh tay.
  • Hai cánh tay đòn 3.000mm: quay tay độc lập trong phạm vi 180 độ, đặt lệch cao độ để không vướng nhau.
  • Bộ ống hút chân không mềm: bọc vải bảo vệ, nâng hạ trực tiếp bằng lực hút nên chuyển động liền mạch, dừng đúng điểm.

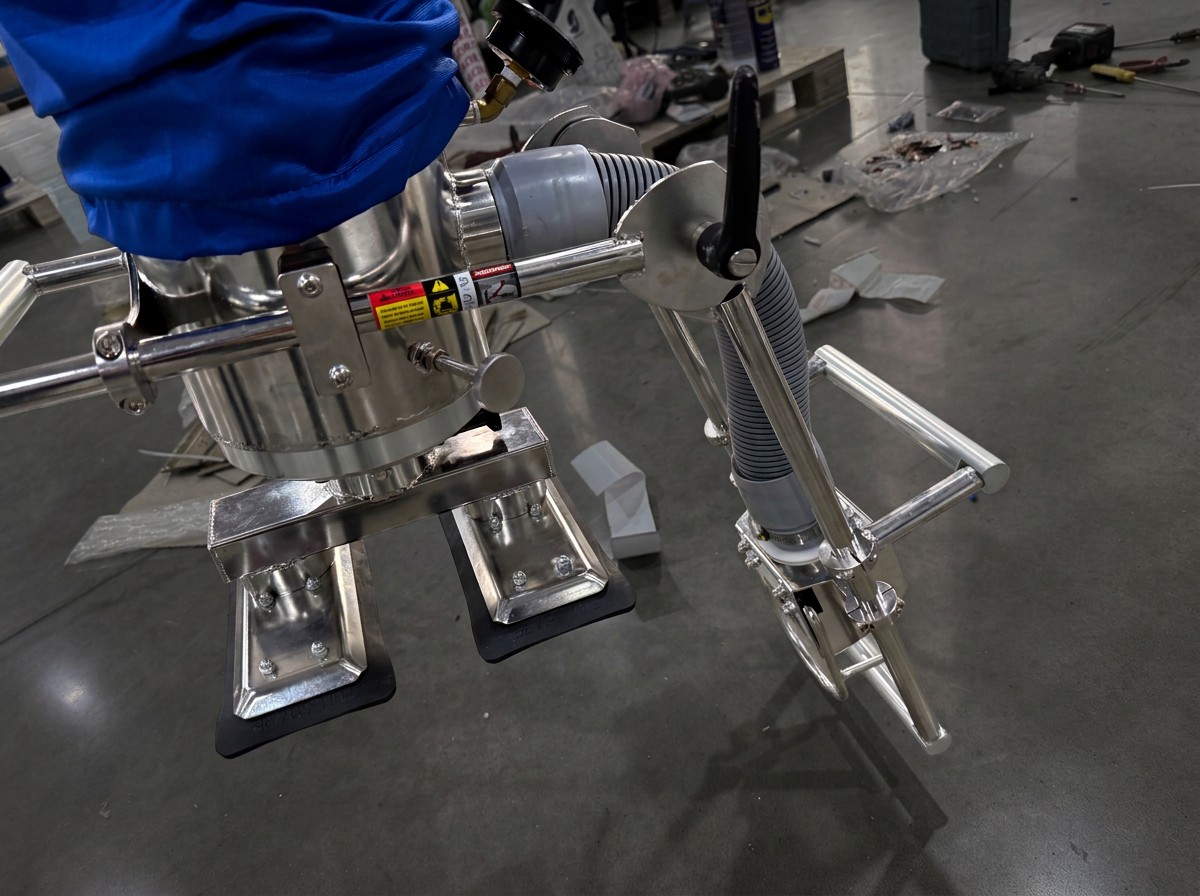

  • Hai mặt hút chuyên dùng: mặt phẳng phân bố lực đều cho carton, mặt định hình theo lồng quạt kèm khớp xoay.
  • Bơm chân không: kèm bộ lọc và đồng hồ chỉ báo độ chân không, cấp nguồn điện 220V hoặc 380V.

Thông số chính

  • Tải nhánh hút thùng giấyTới 70 kg
  • Tải nhánh hút quạtTới 60 kg
  • Tầm với mỗi cánh tay3.000 mm
  • Hành trình nâng1.600 mm
  • Góc quay tay đòn180 độ
  • Nguồn cấp bơmĐiện 220V hoặc 380V

Lợi ích cho nhà xưởng

Gộp hai trạm làm một

Một cột phục vụ cả dựng thùng và đặt quạt, tiết kiệm diện tích và chi phí so với hai trạm riêng.

Không hỏng hàng

Mặt hút phẳng giữ thùng không móp, mặt hút định hình ôm lồng quạt nên không va vào cánh.

Một người đứng máy

Thợ thao tác tại chỗ, xoay lần lượt hai tay đòn, không cần người thứ hai đỡ hàng.

Hình ảnh lắp đặt thực tế

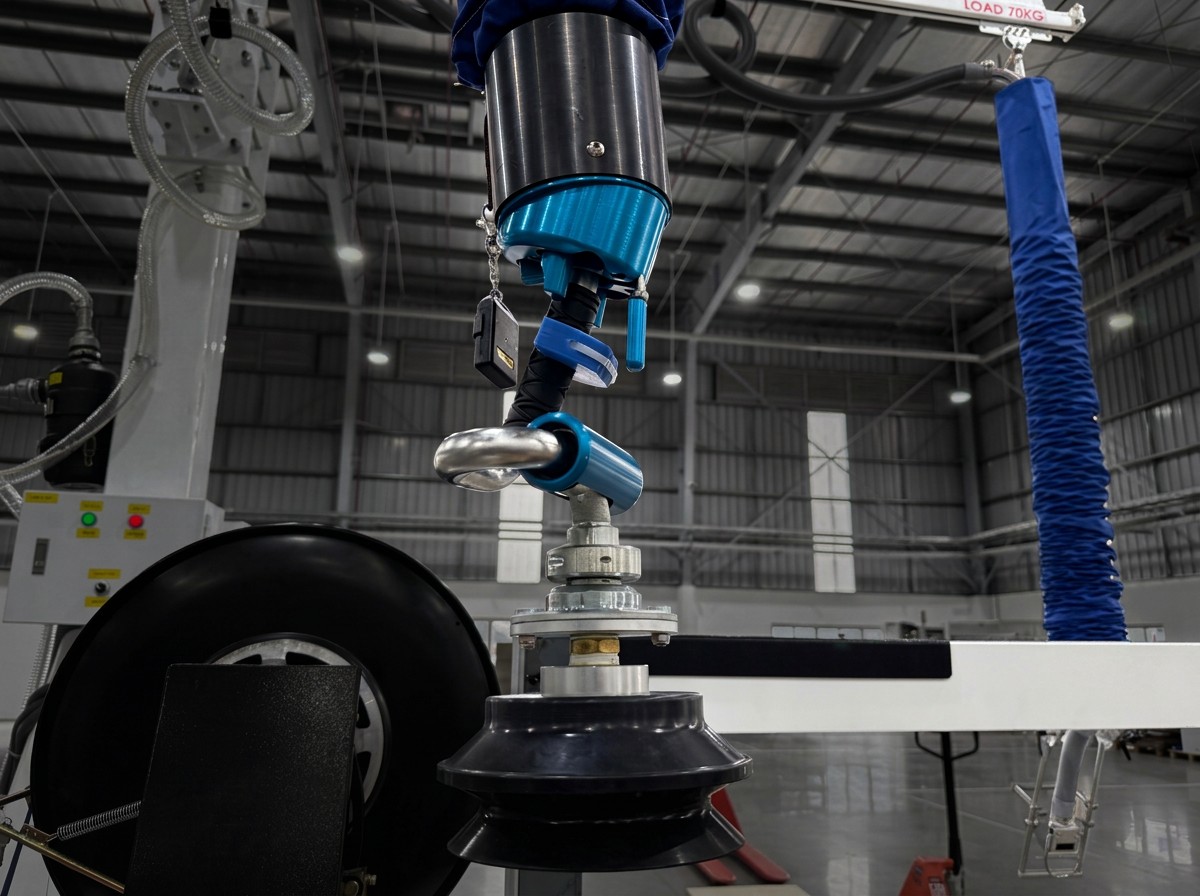

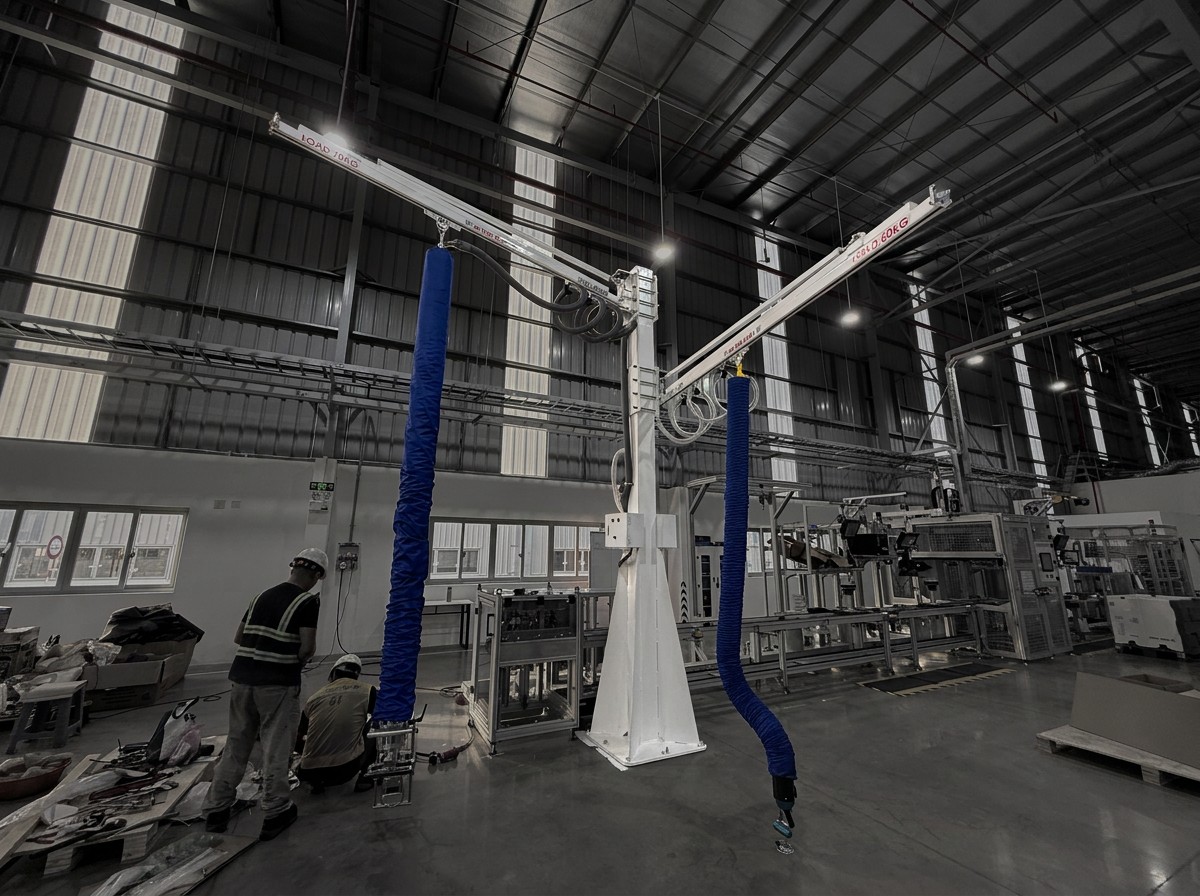

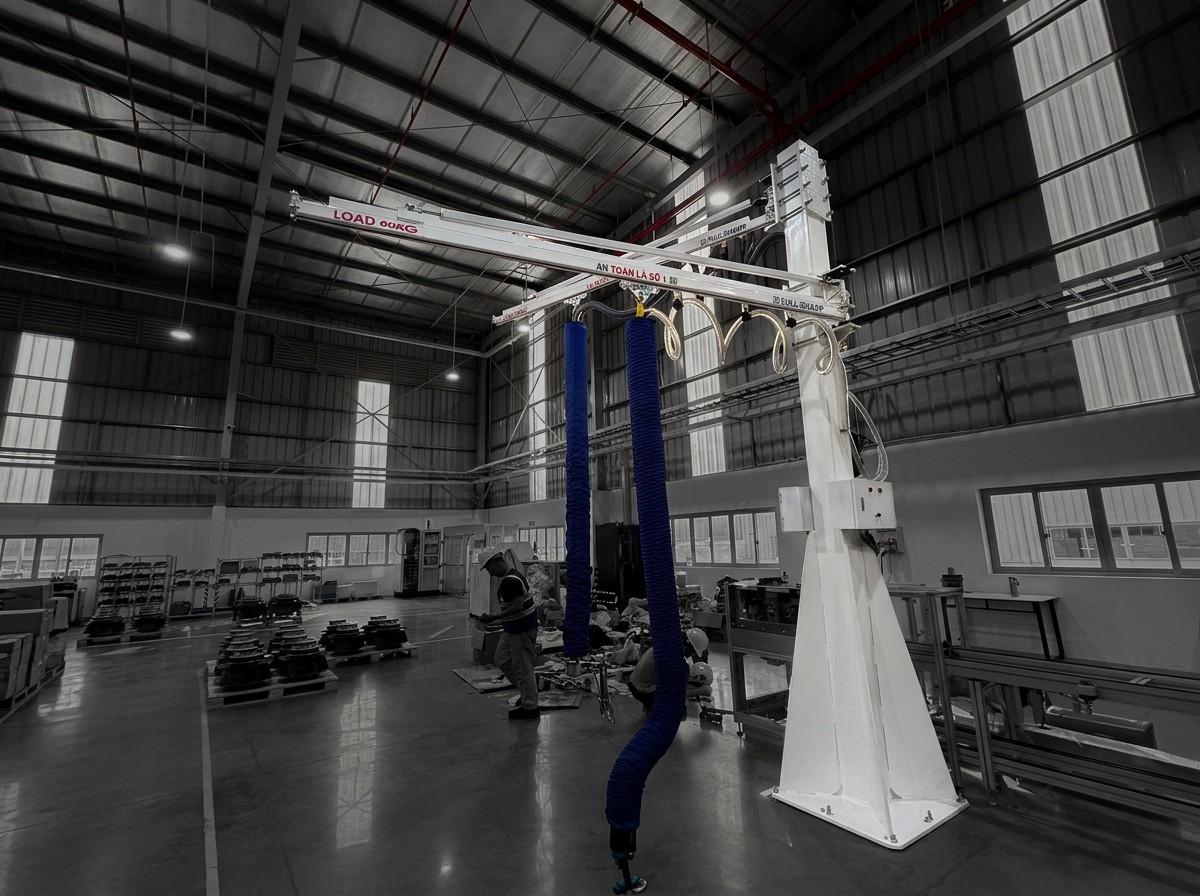

Nâng hạ chân không hút thùng giấy và hút quạt công nghiệp - ảnh 1 Nâng hạ chân không hút thùng giấy và hút quạt công nghiệp - ảnh 2 Nâng hạ chân không hút thùng giấy và hút quạt công nghiệp - ảnh 3 Nâng hạ chân không hút thùng giấy và hút quạt công nghiệp - ảnh 4

Bấm vào ảnh để xem lớn. Album 4 ảnh chụp tại công trình.

Ứng dụng phù hợp

  • Dây chuyền đóng gói quạt công nghiệp và hàng cồng kềnh
  • Khâu dựng thùng và vào hàng trong nhà máy sản xuất
  • Kho thành phẩm cần xếp dỡ thùng carton nặng
  • Trạm đóng gói muốn gộp nhiều công đoạn vào một vị trí

Sản phẩm và dự án liên quan

Tư vấn lắp đặt cho nhà xưởng của bạn

FullSharp đo kích thước thùng, hình dạng quạt và khoảng cách giữa pallet, băng tải, bàn đóng gói. Kỹ thuật thiết kế mặt hút riêng cho từng loại hàng và tính móng cho cột. Sau đó lắp đặt, chạy thử với hàng thật và bảo hành tận nơi.
