Thanh ray 5T treo tường, nâng hạ 200 kg

Dây chuyền bố trí dọc tường, chỗ đứng thao tác chỉ rộng chừng một lối đi. Dựng trụ cầu trục dưới sàn thì mất lối, mà bê tay thì lặp đi lặp lại cả ca. Kết cấu mái ở khu vực này cũng không tiện để treo ray.

FullSharp làm thanh ray 5T (tải 200 kg) bắt lên tường qua hệ gá đỡ và bu lông neo cường độ cao. Con chạy mang pa lăng đi suốt chiều dài ray, phục vụ mọi vị trí trong tuyến. Toàn bộ thiết bị nằm sát tường nên lối đi và mặt sàn giữ nguyên.

Thanh ray 5T treo tường cho tuyến làm việc sát tường

Thanh ray 5T bắt trên tường bằng hệ gá đỡ, con chạy pa lăng đi dọc tuyến làm việc.

Thiết bị lắp đặt

Thanh ray thép 5T: chạy dọc tường, tải định mức 200 kg, chiều dài cắt theo tuyến thao tác.
Hệ gá đỡ vào tường: console bắt bằng bu lông neo, khoảng cách gối tính theo tải và nhịp.
Con chạy trên ray: lăn êm, đẩy tay nhẹ, dừng đúng vị trí cần nâng hạ.
Pa lăng treo trên con chạy: dùng pa lăng điện hoặc pa lăng tay tùy nhịp làm việc.
Bộ chặn hai đầu ray: giới hạn hành trình, tránh con chạy trôi ra khỏi ray.

Thông số chính

Mã thanh rayRay thép 5T
Tải trọng định mức200 kg
Kiểu lắpTreo tường bằng hệ gá đỡ
Ảnh lắp đặt3 ảnh

Lợi ích cho nhà xưởng

Giữ nguyên lối đi

Ray và gá đỡ nằm sát tường nên mặt sàn không bị chiếm chỗ.

Phù hợp trần yếu

Tải truyền vào tường hoặc cột, không phụ thuộc kết cấu mái.

Phủ hết tuyến làm việc

Con chạy đi suốt chiều dài ray, mọi vị trí trong tuyến đều với tới.

Hình ảnh lắp đặt thực tế

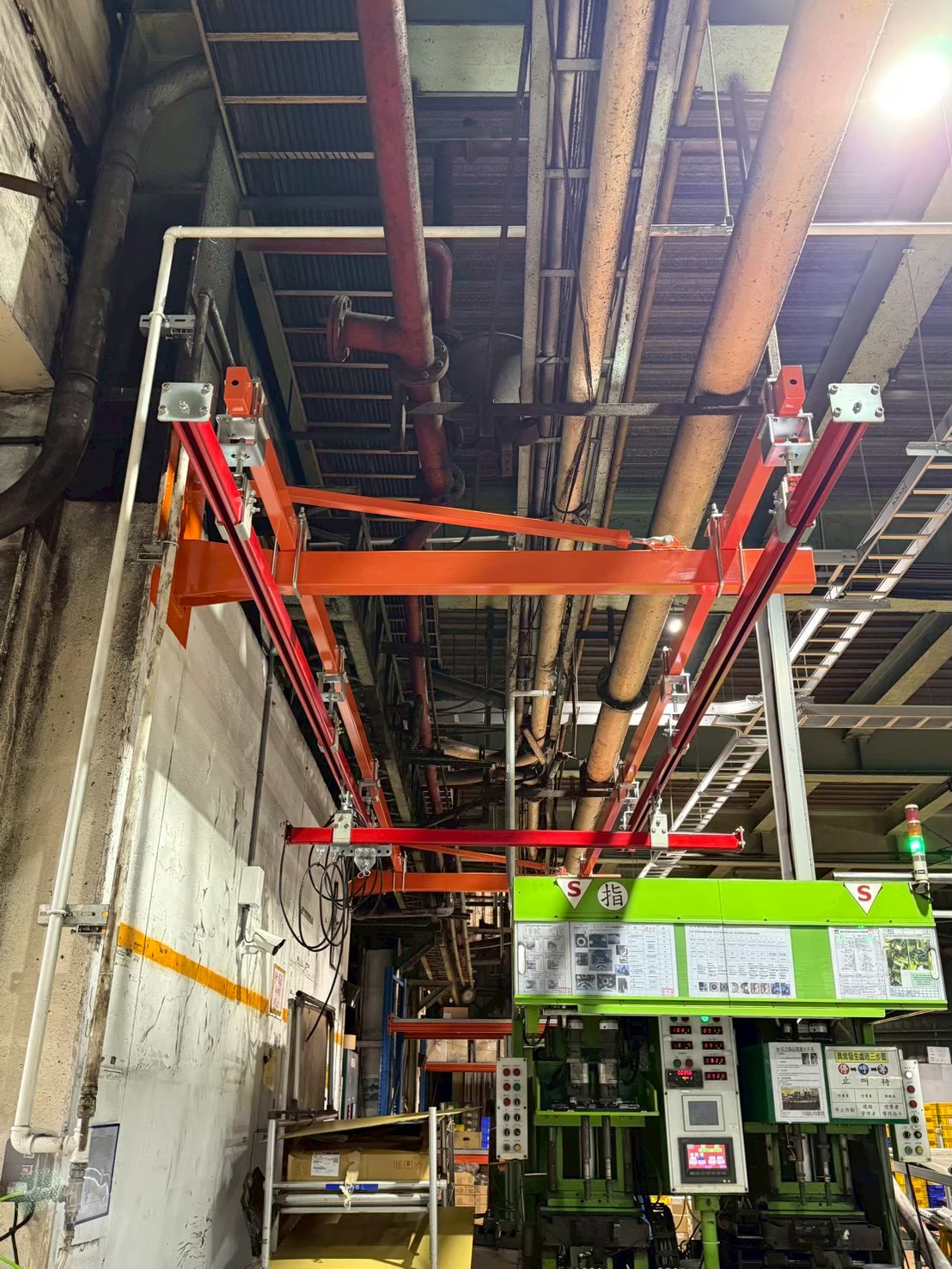

Thanh ray 5T treo tường cho tuyến làm việc sát tường - ảnh 1

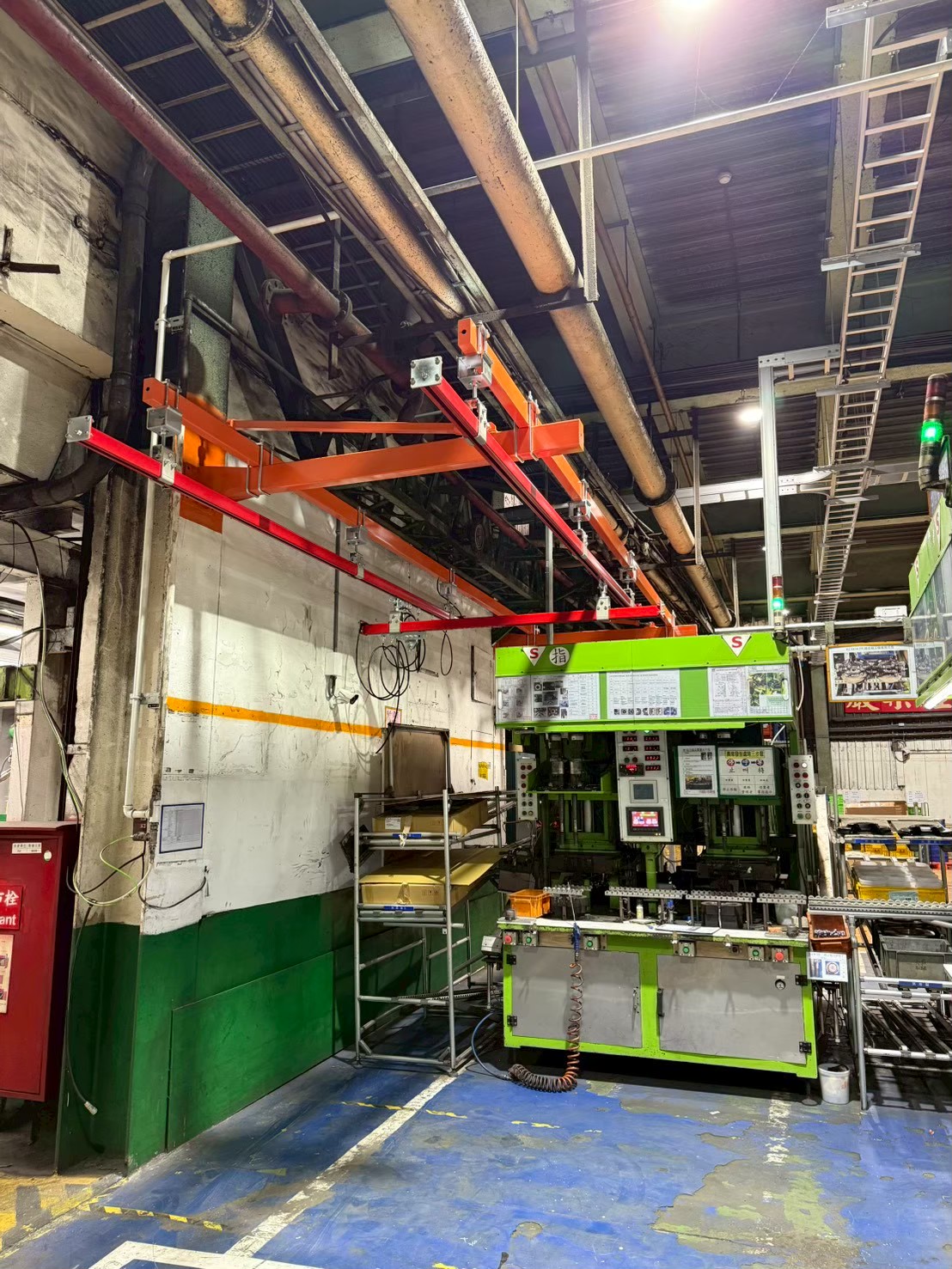

Thanh ray 5T treo tường cho tuyến làm việc sát tường - ảnh 2

Bấm vào ảnh để xem lớn. Album 2 ảnh chụp tại công trình.

Ứng dụng phù hợp

Dây chuyền bố trí dọc tường
Khu bảo trì, sửa chữa thiết bị
Trạm gia công sát vách xưởng
Kho vật tư có lối đi hẹp

Sản phẩm và dự án liên quan

Thanh ray 5T 200kg
Dự án thanh ray 5t 200kg đã lắp đặt

Tư vấn lắp đặt cho nhà xưởng của bạn

FullSharp kiểm tra kết cấu tường hoặc cột, xác định điểm neo và khoảng cách gá đỡ. Kỹ thuật tính chiều dài ray theo tuyến thực tế rồi lắp đặt, chạy thử tải và bàn giao hướng dẫn kiểm tra bu lông.
