Thanh ray thép 200 kg treo trần, treo pa lăng

Chi tiết của khách phải đi theo một tuyến cố định giữa các công đoạn, mỗi lần chuyển là hai người khiêng hoặc chờ xe nâng. Lối đi hẹp nên xe nâng vào ra khó, mất thời gian chờ đợi. Đặt cầu trục dầm đôi thì quá lớn so với tải thật.

FullSharp lắp hệ thanh ray thép tải 200 kg treo trần chạy dọc đúng tuyến đó. Pa lăng điện treo trên xe con, nâng tải rồi đẩy nhẹ là đi hết tuyến. Toàn bộ hệ nằm trên cao nên mặt sàn không mất một mét vuông nào.

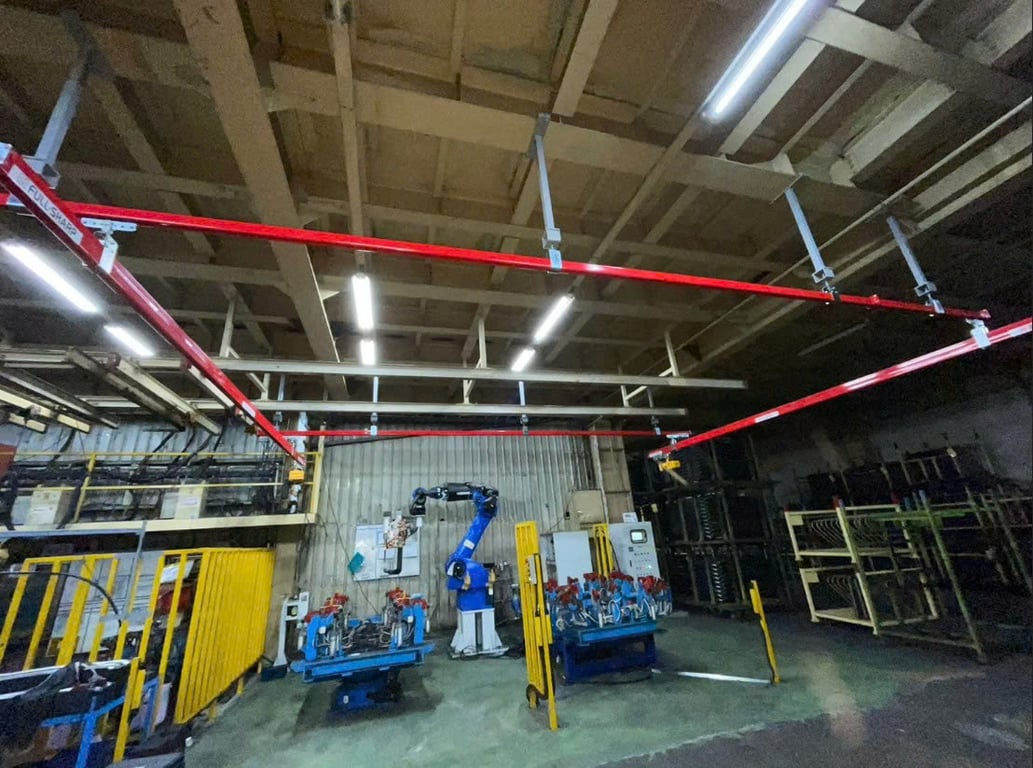

Thanh ray thép 200 kg treo trần dùng treo pa lăng điện

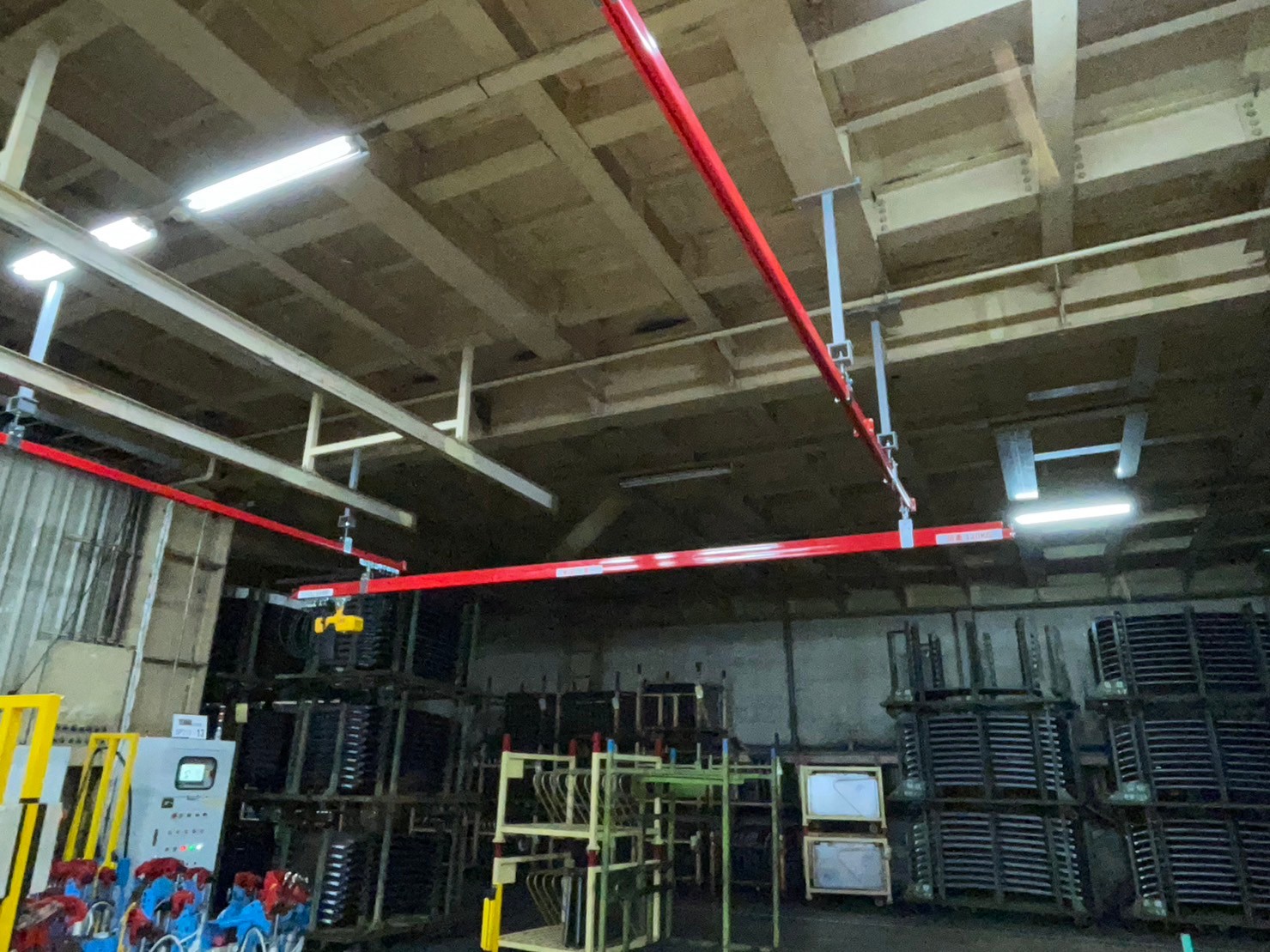

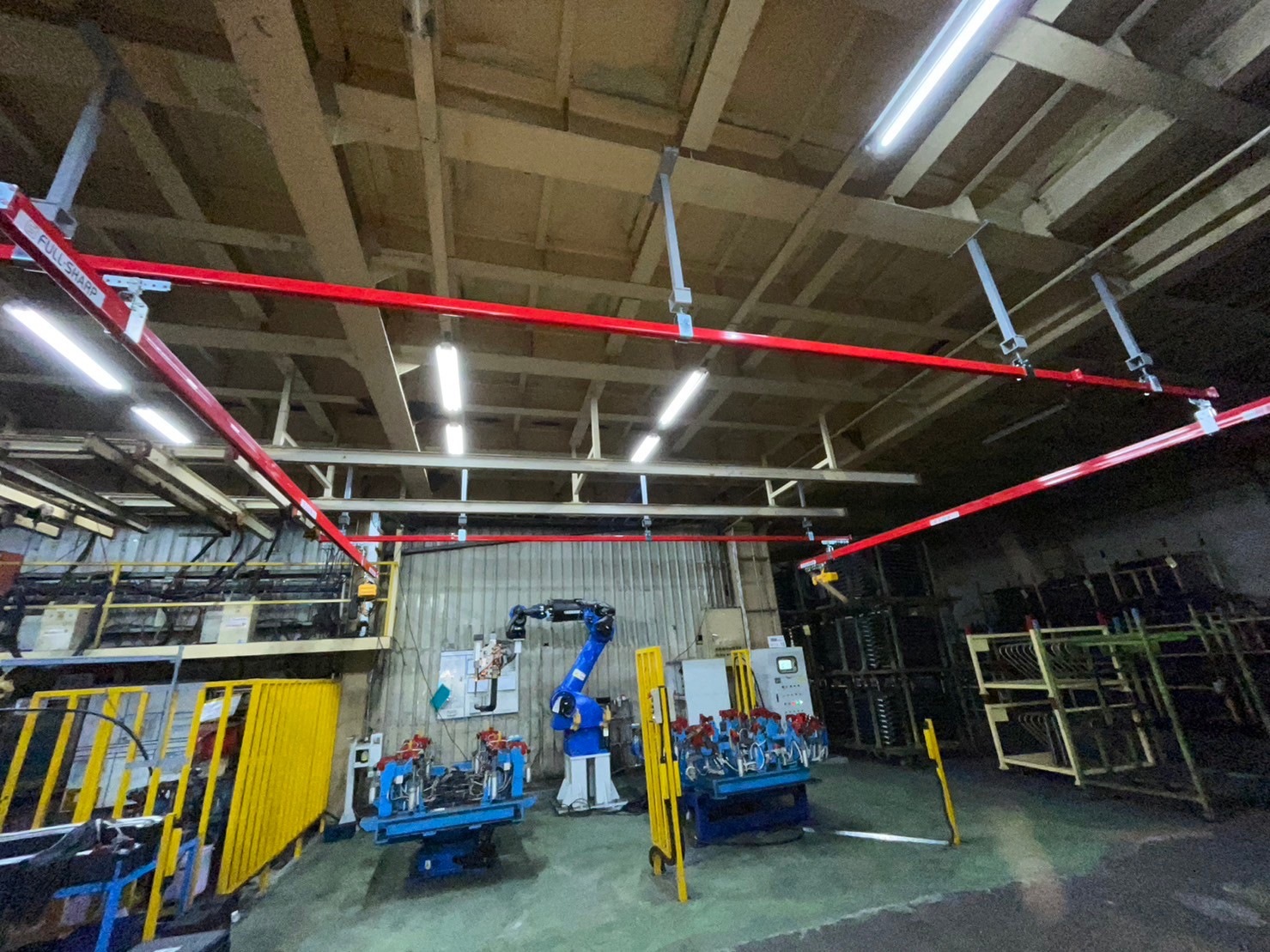

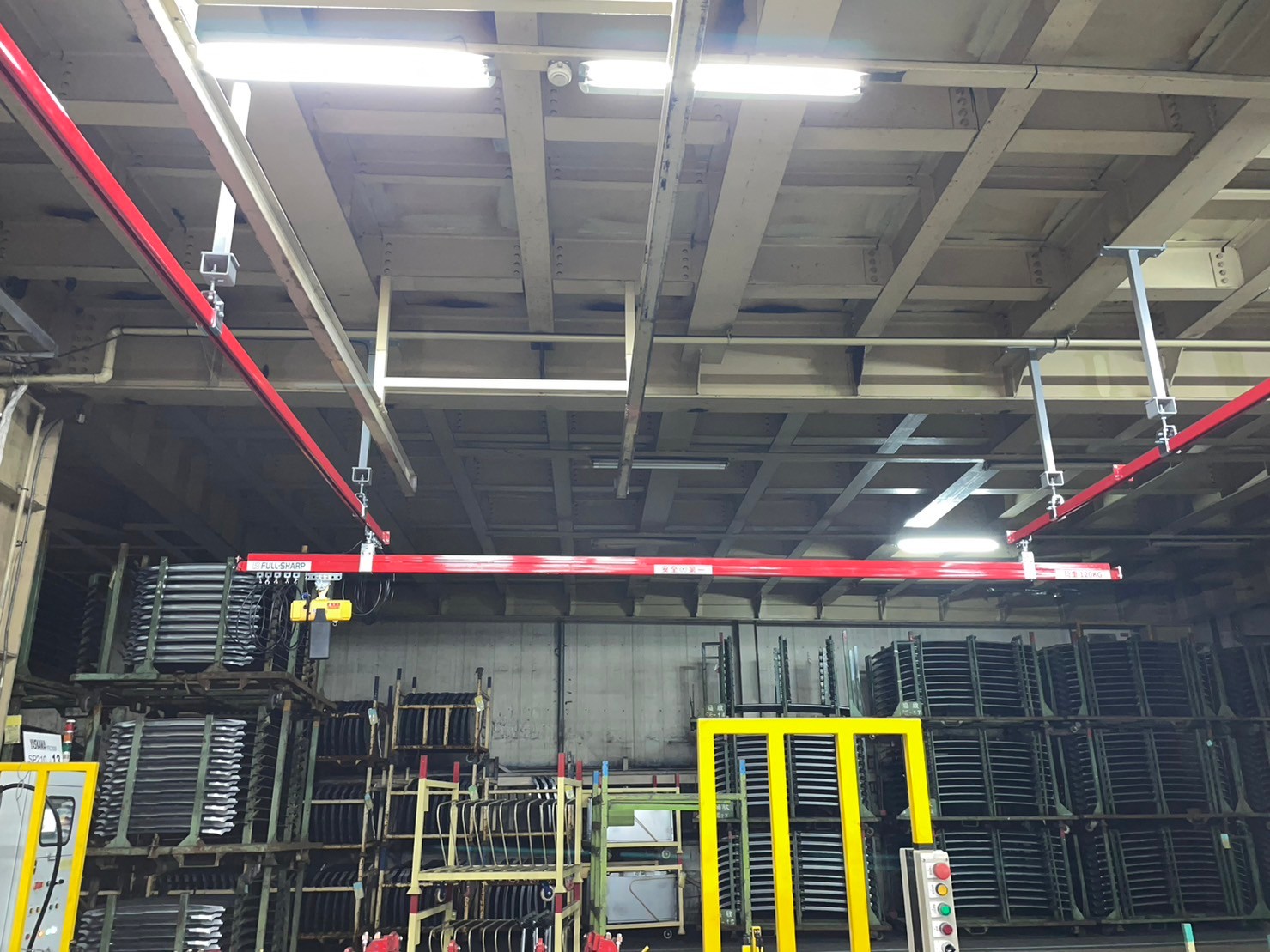

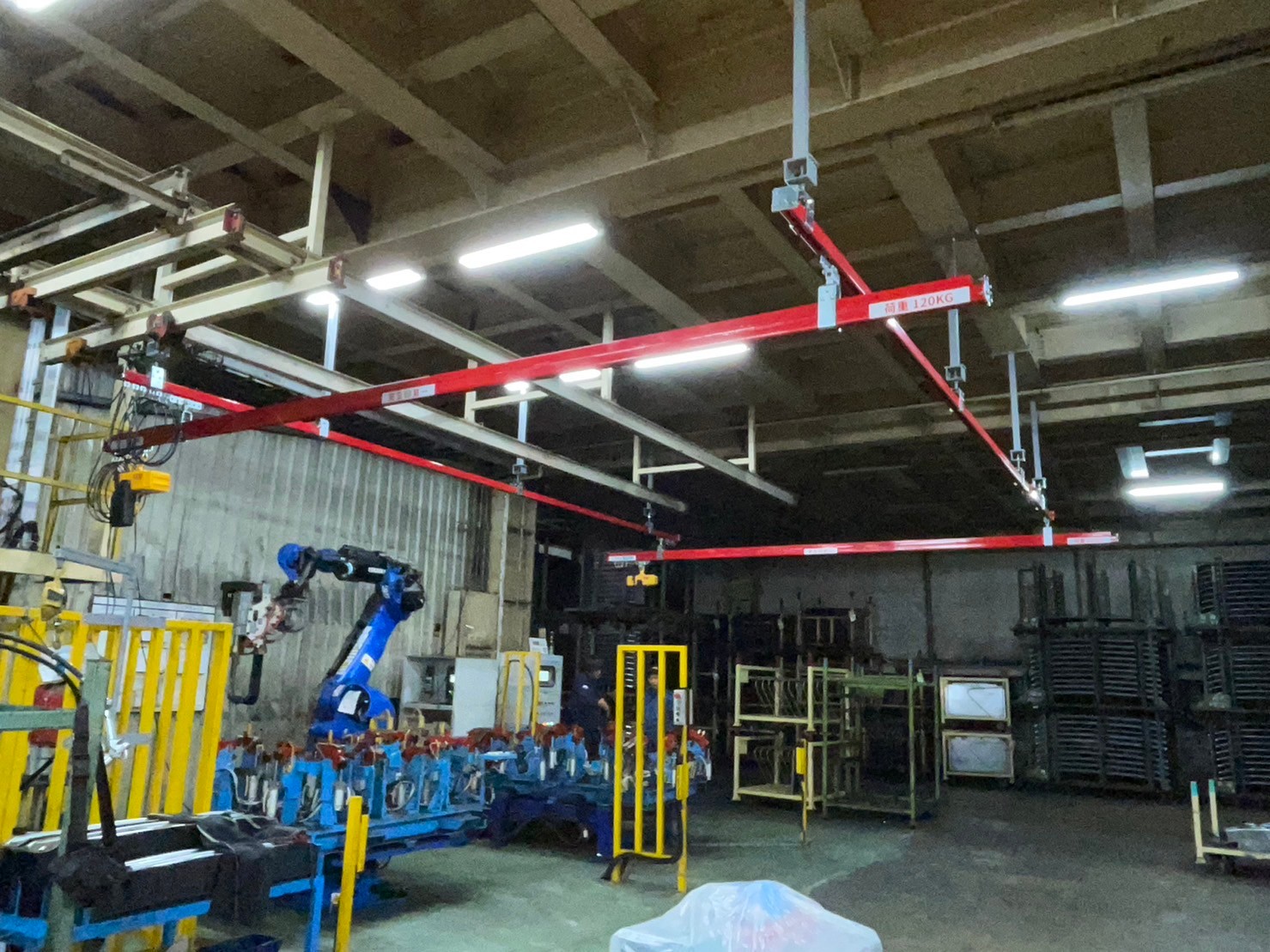

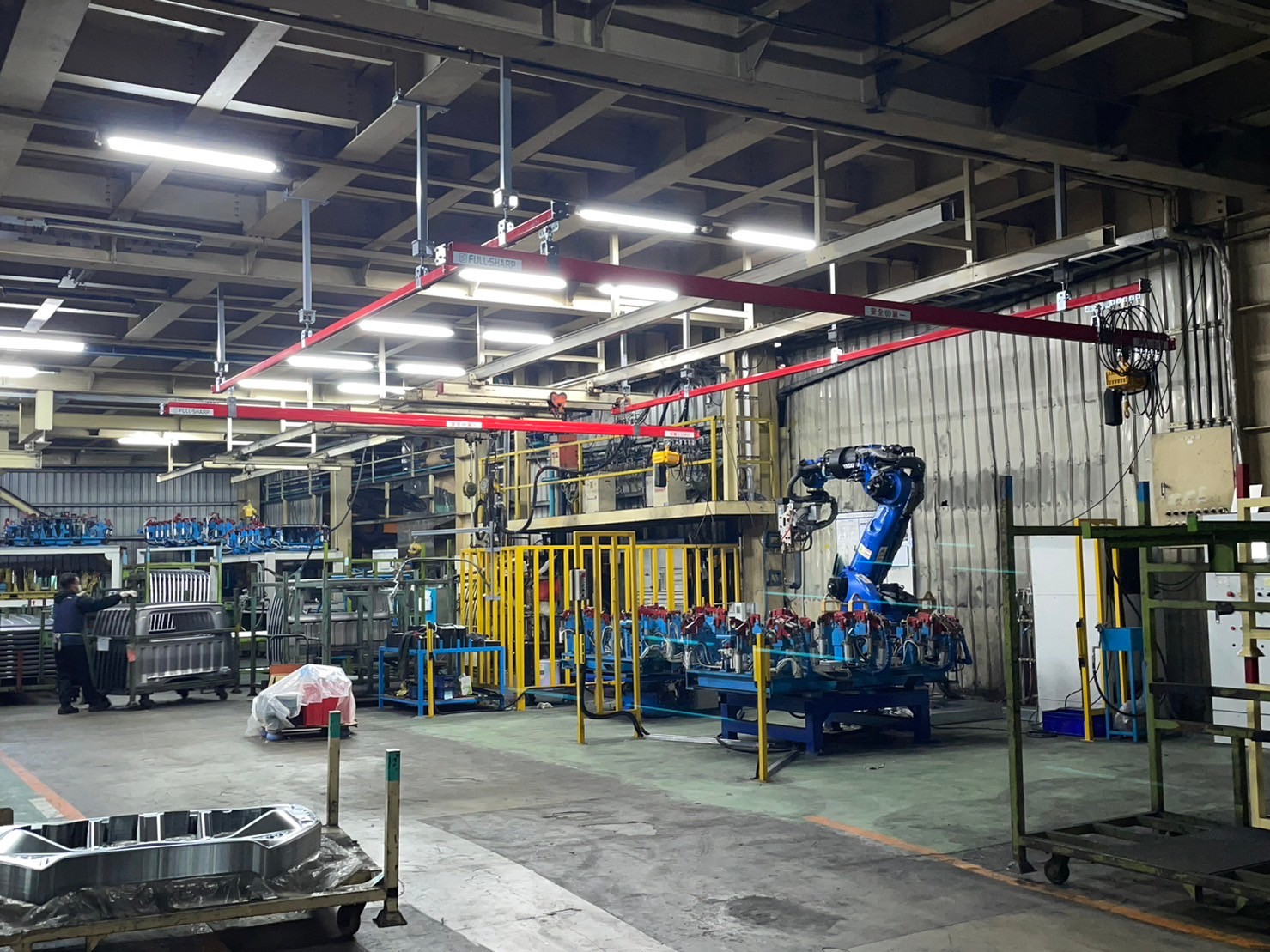

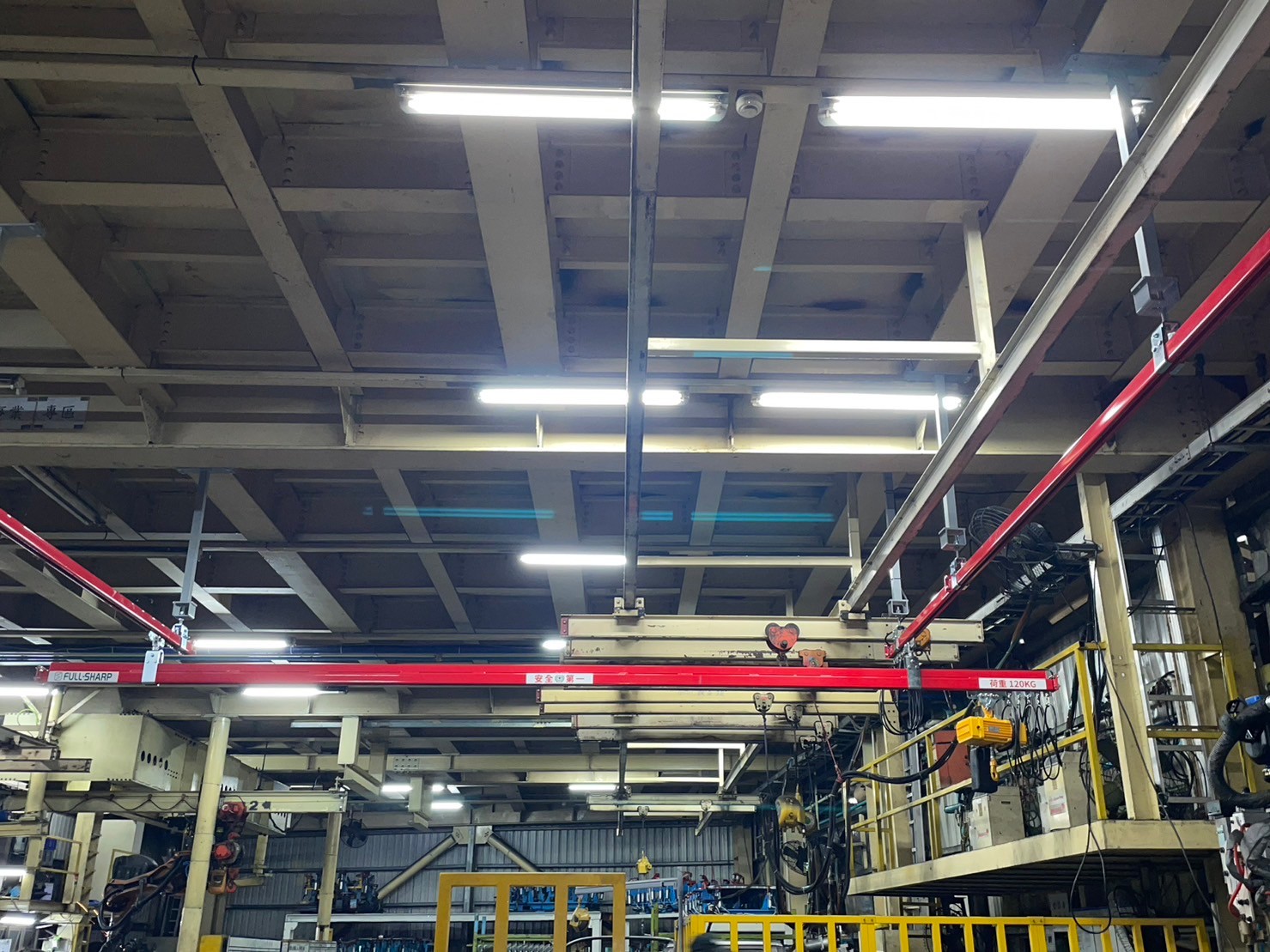

Hệ thanh ray thép tải 200 kg treo trần nhà xưởng, xe con mang pa lăng điện chạy dọc ray.

Thiết bị lắp đặt

Thanh ray thép 200 kg: profile thép chịu tải định mức 200 kg, lòng ray gia công chuẩn nên xe con lăn êm, ít ma sát.

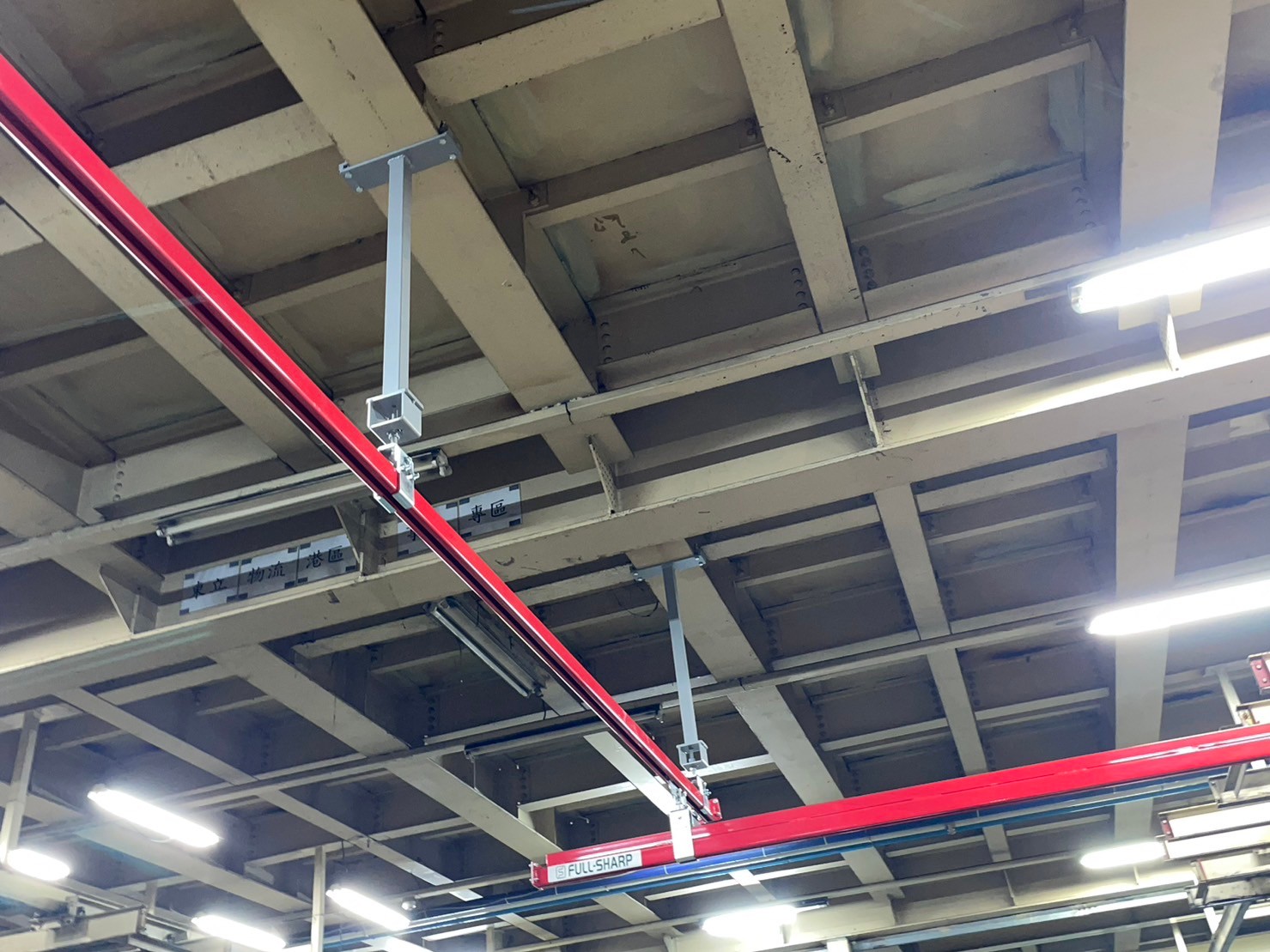

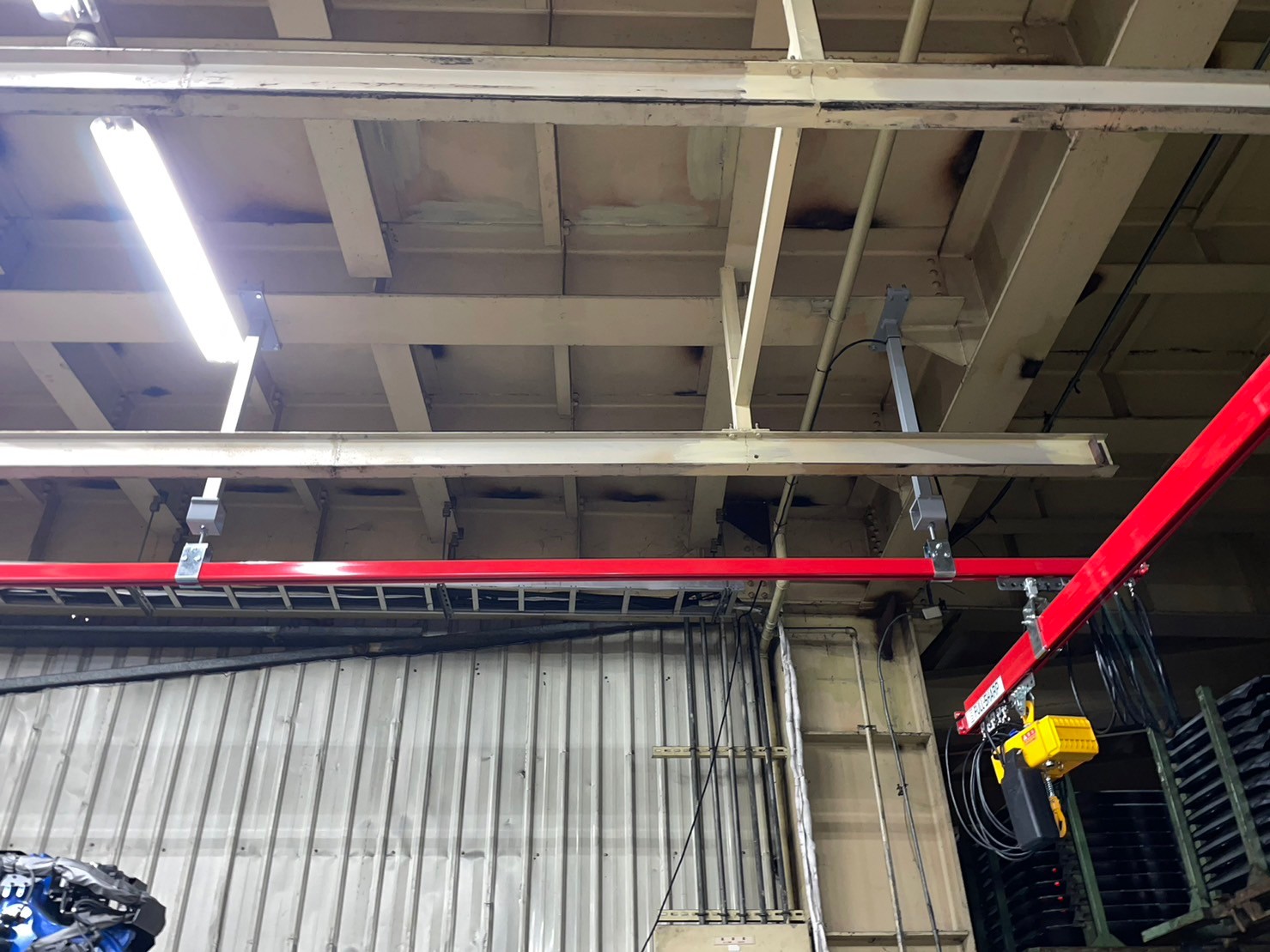

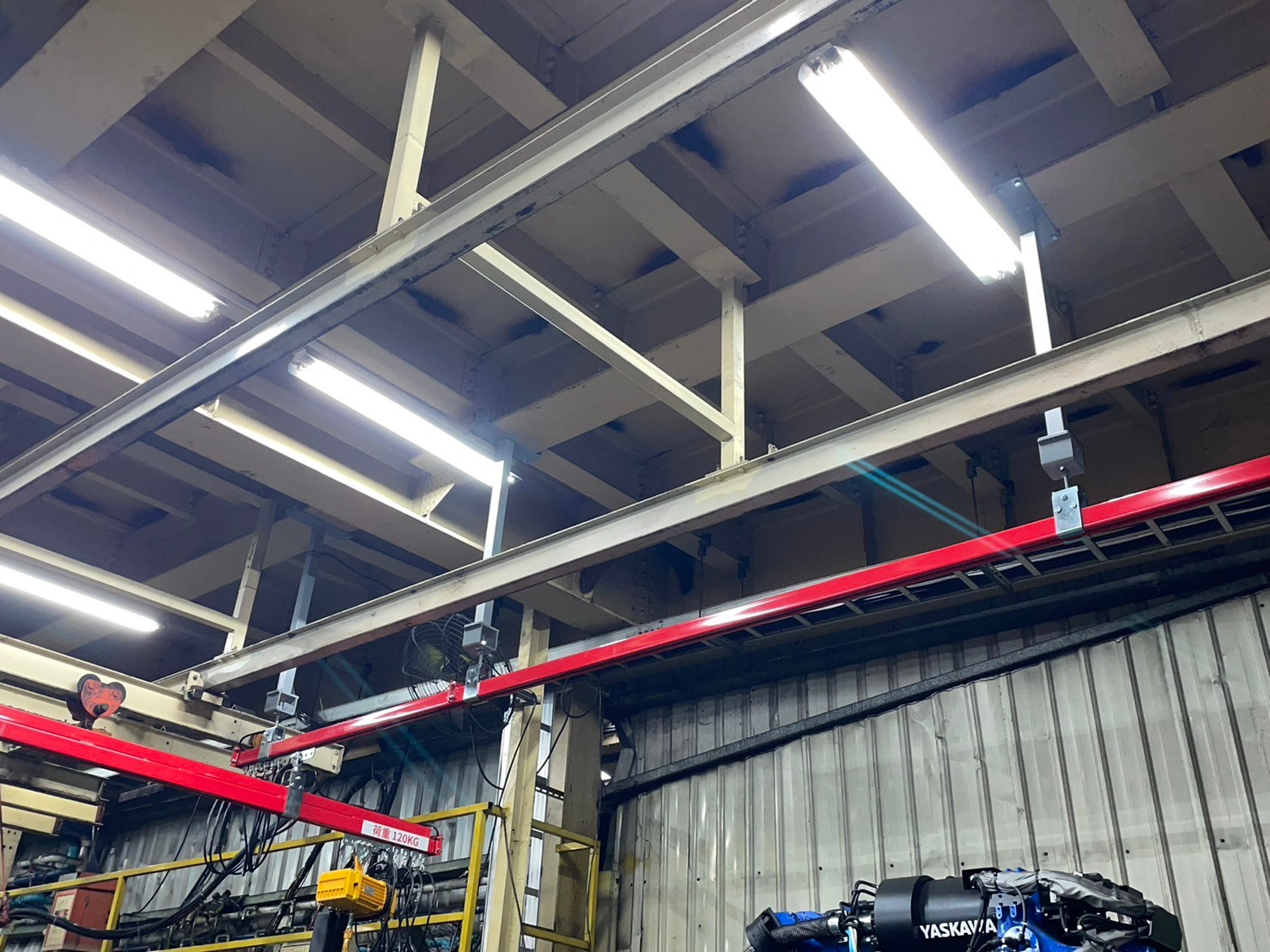

Bộ treo trần: ty ren và bát treo bắt lên kết cấu mái, chia đều tải xuống nhiều điểm treo.

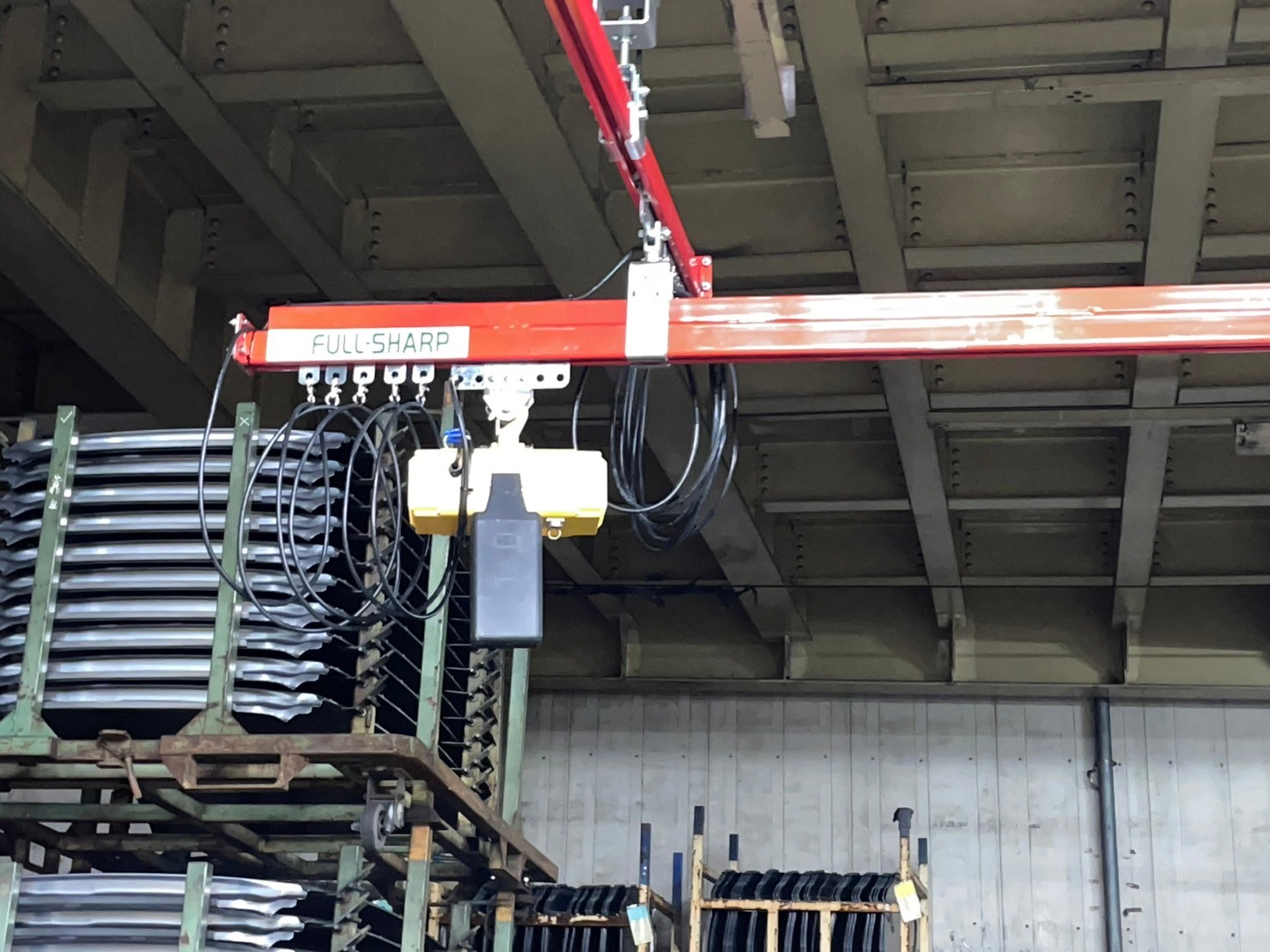

Xe con: bánh chạy trong lòng ray, đẩy tay nhẹ, mang pa lăng đi dọc suốt chiều dài tuyến.

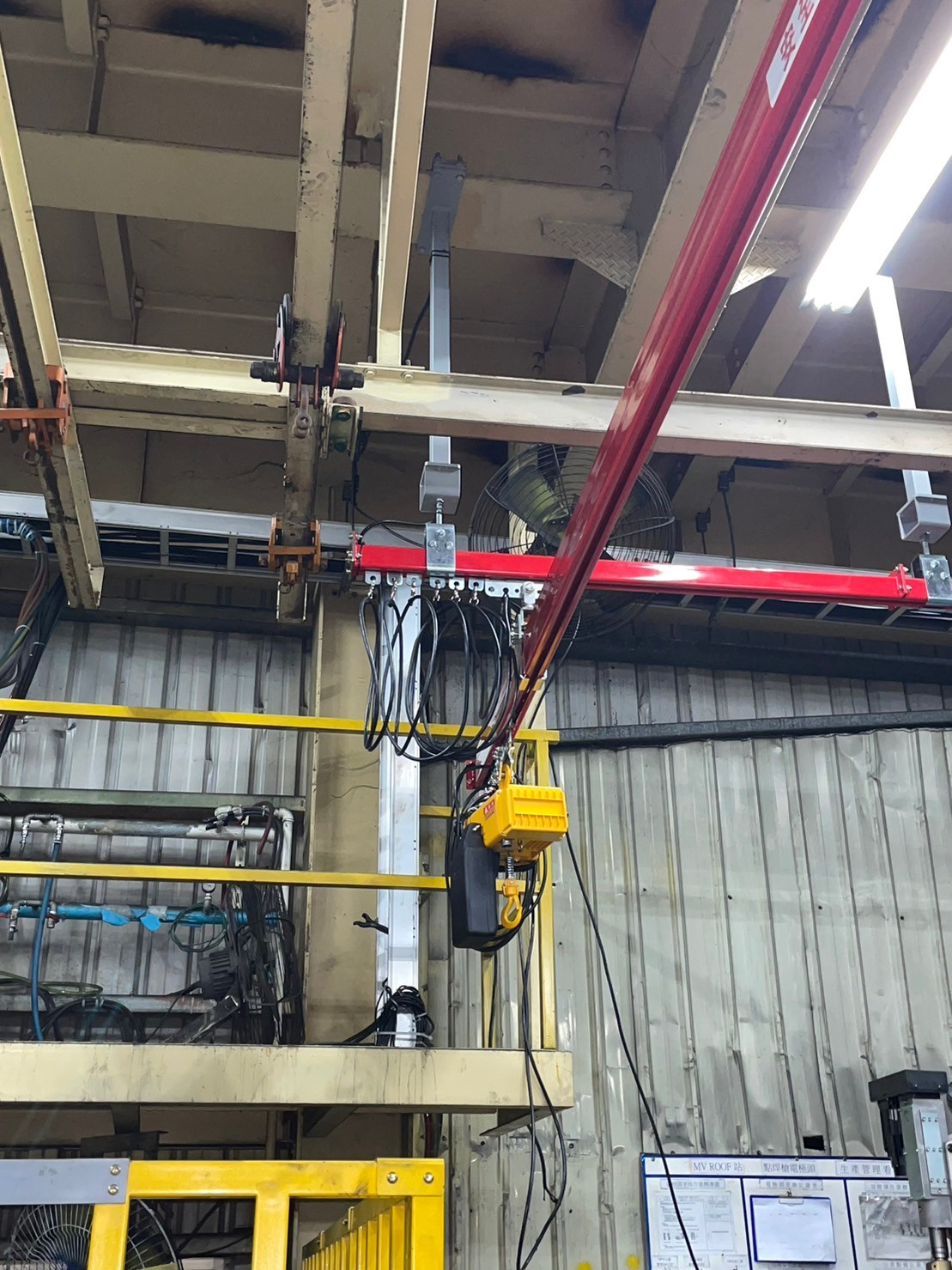

Pa lăng điện: nâng hạ bằng tay bấm, có phanh giữ tải và bảo vệ quá tải.
Khớp nối ray và cữ chặn: nối các đoạn ray phẳng mặt, chặn hai đầu để xe con không chạy quá hành trình.

Thông số chính

Tải trọng ray200 kg
Kiểu lắp đặtTreo trần

Lợi ích cho nhà xưởng

Không chiếm mặt sàn

Ray nằm trên cao nên khu vực bên dưới vẫn để máy và lối đi như cũ.

Đẩy tay là chạy

Xe con lăn nhẹ trong lòng ray, một người vừa giữ tải vừa đẩy hết tuyến được.

Đúng tải thực tế

Hệ 200 kg gọn và rẻ hơn cầu trục dầm lớn nhưng vẫn đủ cho công việc hằng ngày.

Hình ảnh lắp đặt thực tế

Thanh ray thép 200 kg treo trần dùng treo pa lăng điện - ảnh 1

Thanh ray thép 200 kg treo trần dùng treo pa lăng điện - ảnh 2

Thanh ray thép 200 kg treo trần dùng treo pa lăng điện - ảnh 3

Thanh ray thép 200 kg treo trần dùng treo pa lăng điện - ảnh 4

Thanh ray thép 200 kg treo trần dùng treo pa lăng điện - ảnh 5

Thanh ray thép 200 kg treo trần dùng treo pa lăng điện - ảnh 6

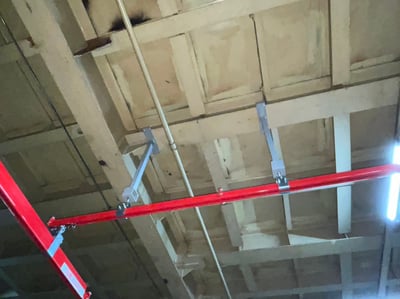

Thanh ray thép 200 kg treo trần dùng treo pa lăng điện - ảnh 7

Thanh ray thép 200 kg treo trần dùng treo pa lăng điện - ảnh 8

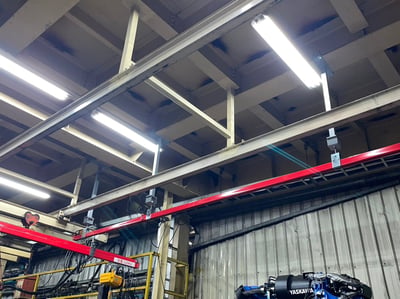

Thanh ray thép 200 kg treo trần dùng treo pa lăng điện - ảnh 9

Thanh ray thép 200 kg treo trần dùng treo pa lăng điện - ảnh 10

Thanh ray thép 200 kg treo trần dùng treo pa lăng điện - ảnh 11

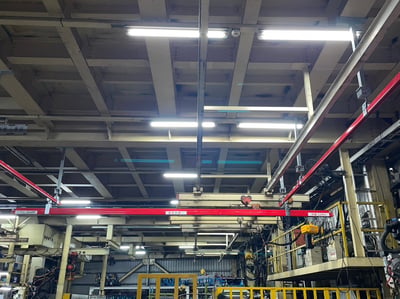

Thanh ray thép 200 kg treo trần dùng treo pa lăng điện - ảnh 12

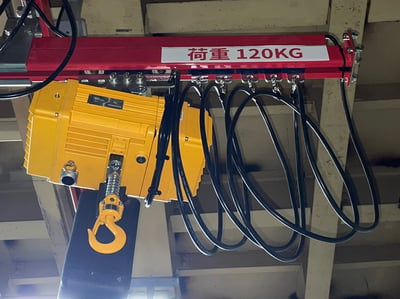

Thanh ray thép 200 kg treo trần dùng treo pa lăng điện - ảnh 13

Thanh ray thép 200 kg treo trần dùng treo pa lăng điện - ảnh 14

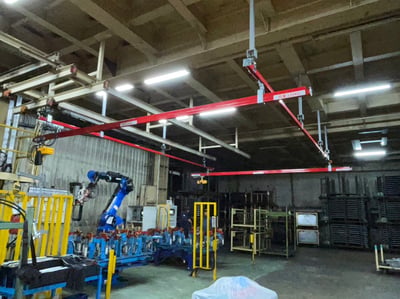

Thanh ray thép 200 kg treo trần dùng treo pa lăng điện - ảnh 15

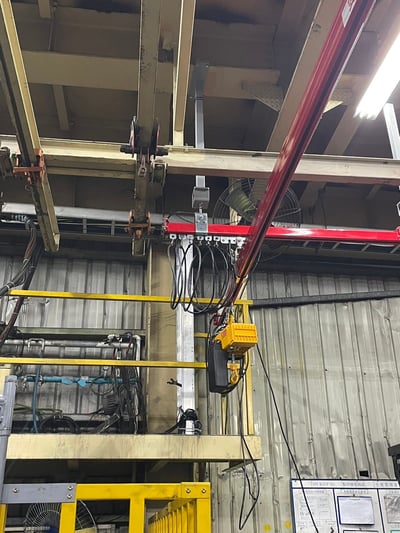

Thanh ray thép 200 kg treo trần dùng treo pa lăng điện - ảnh 16

Thanh ray thép 200 kg treo trần dùng treo pa lăng điện - ảnh 17

Thanh ray thép 200 kg treo trần dùng treo pa lăng điện - ảnh 18

Bấm vào ảnh để xem lớn. Album 18 ảnh chụp tại công trình.

Ứng dụng phù hợp

Chuyển phôi giữa các máy trong xưởng cơ khí
Tuyến lắp ráp, cấp linh kiện theo trạm
Khu đóng gói, chuyển hàng ra vị trí xuất
Xưởng bảo trì, tháo lắp cụm chi tiết nặng

Sản phẩm và dự án liên quan

Thanh ray 5T 200kg
Dự án thanh ray 5t 200kg đã lắp đặt

Tư vấn lắp đặt cho nhà xưởng của bạn

FullSharp đo kết cấu mái, khoảng cách vì kèo và chiều cao thông thủy để bố trí điểm treo cho đúng. Kỹ thuật đi cùng tuyến làm việc thực tế để chốt chiều dài ray và vị trí cữ chặn. Liên hệ FullSharp để hẹn khảo sát và nhận bản vẽ bố trí.
