Ray 5T treo trần, palăng điện và tool hút kẹp

Công đoạn này vừa phải đưa sản phẩm chạy dọc tuyến, vừa phải hạ đúng độ cao rồi xoay để lắp. Làm tay thì mỗi lần đặt một kiểu, sản phẩm dễ va và người thao tác nhanh mỏi. Ba động tác rời nhau khiến nhịp chuyền chậm.

FullSharp ghép ba cơ cấu lên cùng thanh ray 5T (tải 200 kg) treo trần: palăng điện lo nâng hạ, xi lanh khí nén tinh chỉnh hành trình lên xuống, tool hút kẹp xoay tay lo phần định vị. Người vận hành giữ tay cầm là làm hết chu trình, không phải buông ra đổi dụng cụ.

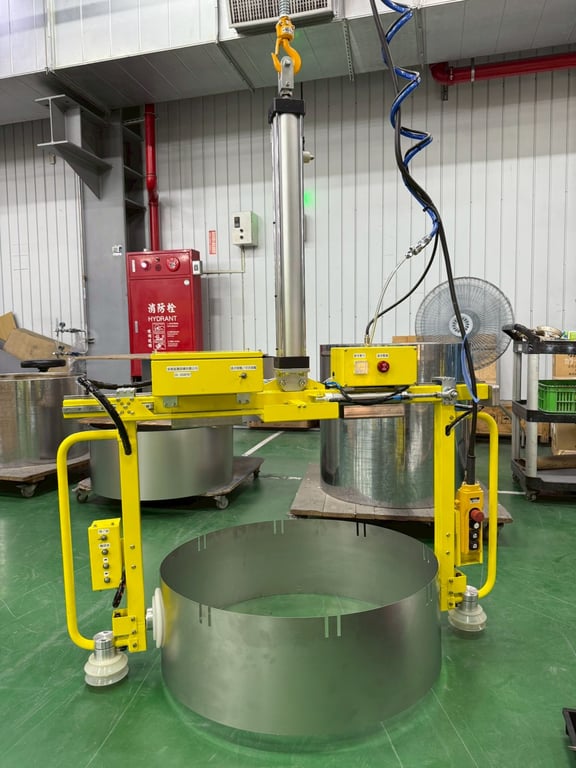

Thanh ray 5T treo trần với palăng điện và tool hút kẹp xoay tay

Thanh ray 5T treo trần mang palăng điện, xi lanh khí nén và tool hút kẹp xoay tay.

Thiết bị lắp đặt

Thanh ray thép 5T: treo trần theo tuyến làm việc, tải định mức 200 kg cho cả hệ.
Palăng điện: nâng hạ chính bằng nút bấm, phanh giữ tải khi dừng giữa hành trình.
Xi lanh khí nén lên xuống: chỉnh đoạn hành trình cuối thật mượt để đặt sản phẩm đúng cữ.
Tool hút kẹp xoay tay: hút hoặc kẹp sản phẩm, cơ cấu xoay quay tay để đổi hướng trước khi đặt.
Tay cầm điều khiển: gom nút nâng, hạ, hút và nhả về một chỗ, một người vận hành được.

Thông số chính

Mã thanh rayRay thép 5T
Tải trọng định mức200 kg
Cơ cấu nângPalăng điện và xi lanh khí nén
Đầu công tácTool hút kẹp xoay tay
Ảnh lắp đặt3 ảnh

Lợi ích cho nhà xưởng

Gộp ba thao tác

Di chuyển, nâng hạ và xoay nằm trên cùng một hệ nên không phải đổi dụng cụ.

Đặt đúng cữ

Xi lanh khí nén giúp đoạn hạ cuối chậm và đều, sản phẩm không va cữ.

Nhẹ tay cả ca

Người vận hành chỉ dẫn hướng, phần nâng do palăng và khí nén lo.

Hình ảnh lắp đặt thực tế

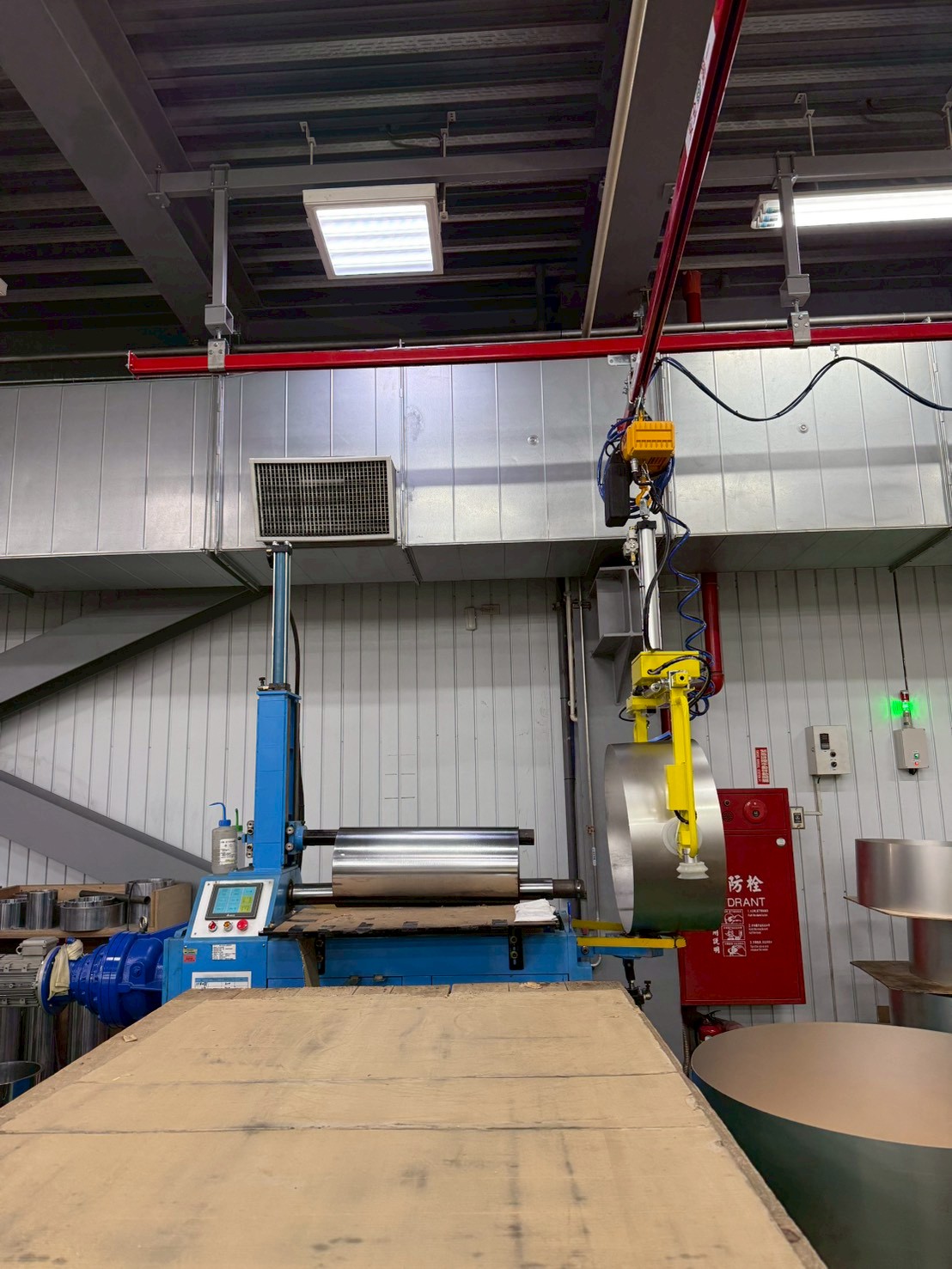

Thanh ray 5T treo trần với palăng điện và tool hút kẹp xoay tay - ảnh 1

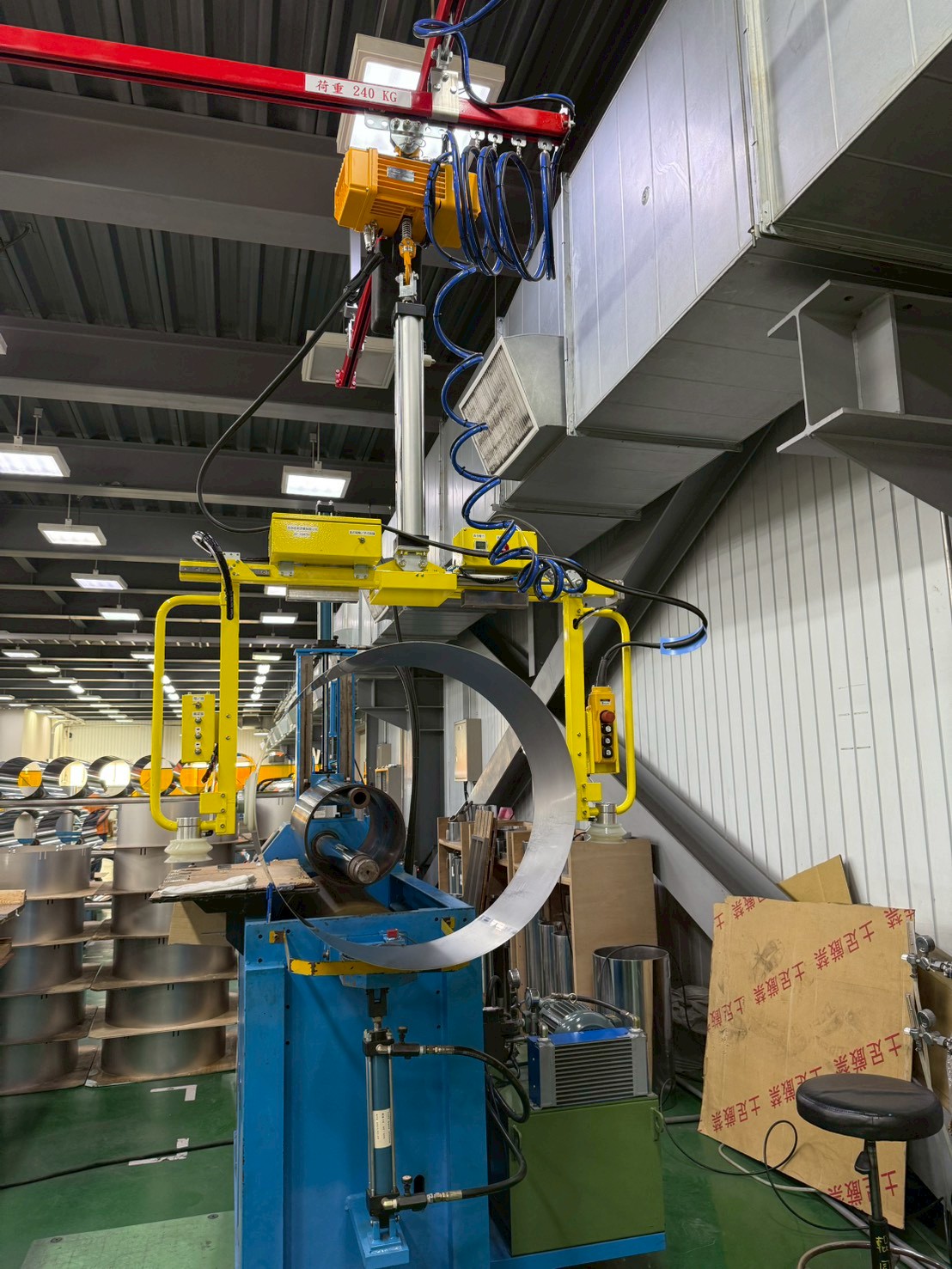

Thanh ray 5T treo trần với palăng điện và tool hút kẹp xoay tay - ảnh 2

Bấm vào ảnh để xem lớn. Album 2 ảnh chụp tại công trình.

Ứng dụng phù hợp

Trạm lắp ráp cần xoay sản phẩm khi đặt
Chuyền gia công cơ khí chi tiết vừa và nhỏ
Khu vực cấp và lấy hàng theo tuyến cố định
Công đoạn cần định vị chính xác lặp lại nhiều lần

Sản phẩm và dự án liên quan

Thanh ray 5T 200kg
Dự án thanh ray 5t 200kg đã lắp đặt

Tư vấn lắp đặt cho nhà xưởng của bạn

FullSharp khảo sát tuyến làm việc, chiều cao trần và hình dạng sản phẩm cần hút kẹp. Từ đó FullSharp thiết kế tool theo yêu cầu, bố trí ray và đường khí nén, lắp đặt rồi chạy thử cùng người vận hành.
