Cầu trục xoay ray 5T treo trần tải 200 kg

Một trạm làm việc cần nhấc và đặt chi tiết ở nhiều điểm quanh chỗ đứng, bán kính khoảng vài mét. Nhấc tay thì lệch người, còn kéo xe đẩy vào thì vướng máy. Sàn quanh trạm cũng không còn chỗ để dựng trụ.

FullSharp làm cầu trục xoay bằng thanh ray 5T, dầm cần treo thẳng lên kết cấu trần và xoay quanh khớp treo. Hệ chạy ở tải định mức 200 kg, đúng nhóm cầu trục nhẹ cho chi tiết, khay và thùng nhỏ. Người vận hành đẩy tay là cần quay theo hướng cần đặt.

Cầu trục xoay thanh ray 5T treo trần cho trạm làm việc

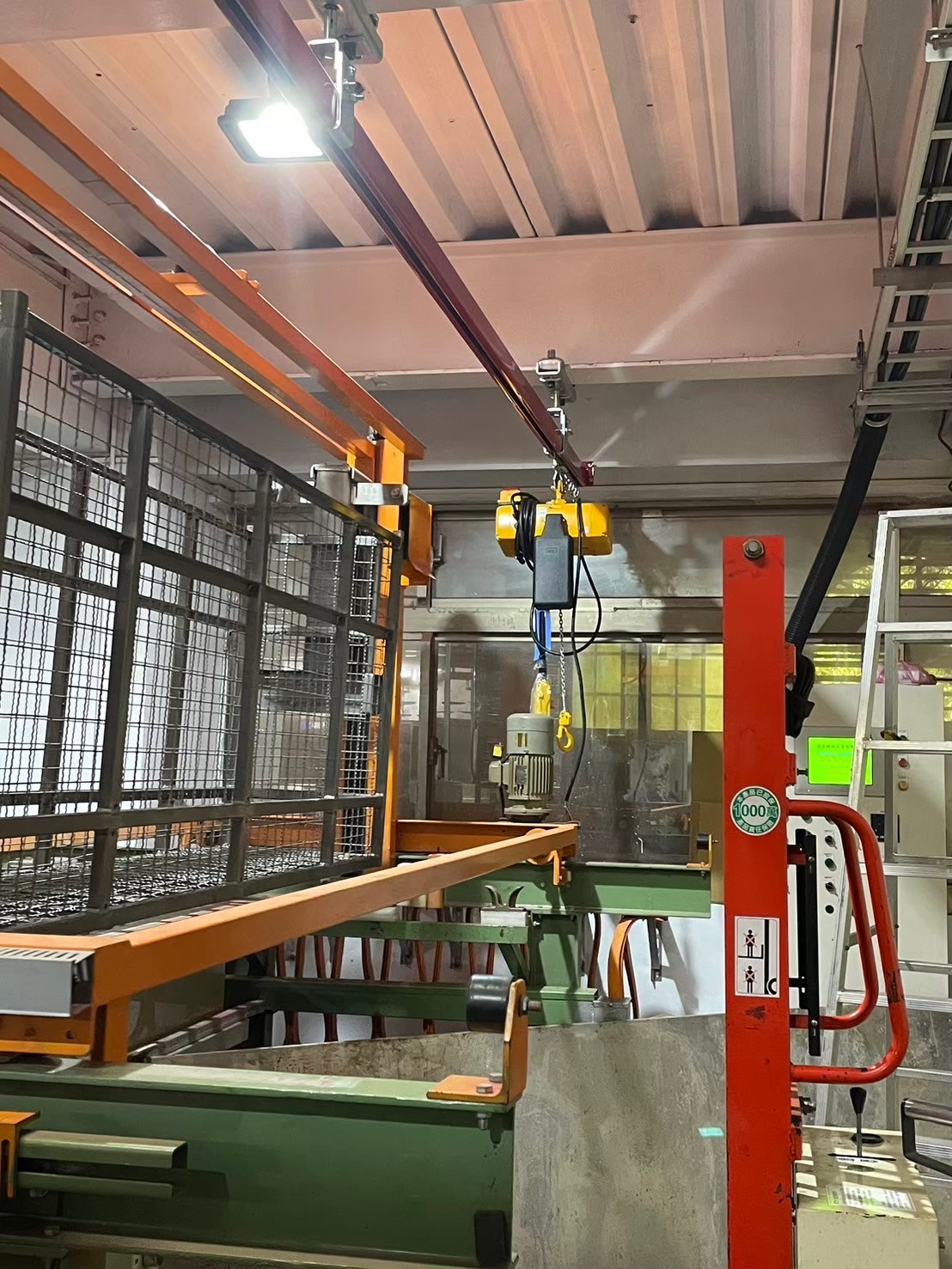

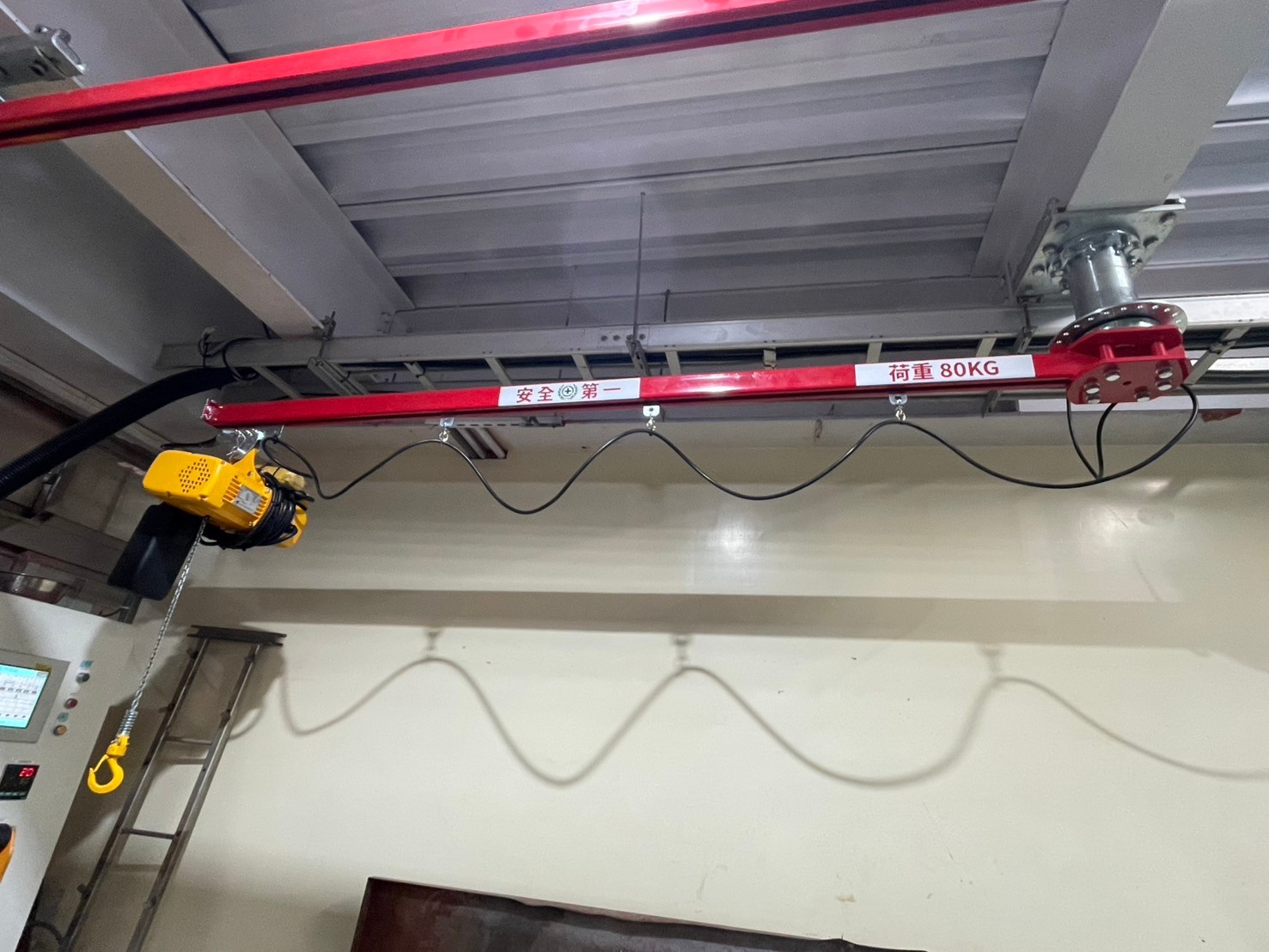

Cầu trục xoay dùng dầm thanh ray 5T treo trần, lắp tại một trạm làm việc trong xưởng.

Thiết bị lắp đặt

Dầm cần ray 5T: ray thép 5T làm cần xoay, tải định mức 200 kg, chiều dài chọn theo bán kính thao tác.

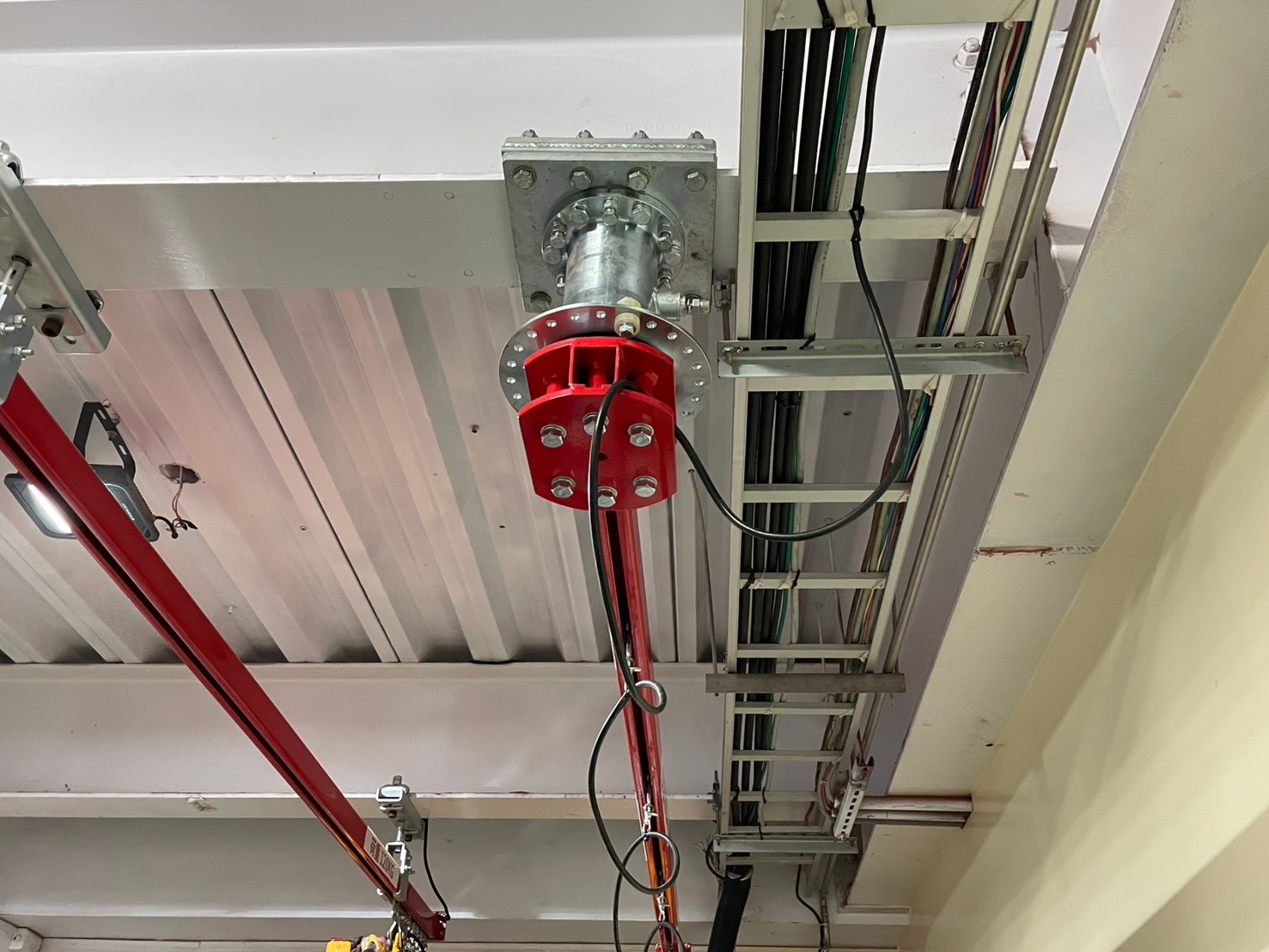

Khớp xoay treo trần: chịu mô men khi cần quay, quay nhẹ tay và giữ đúng góc khi dừng.

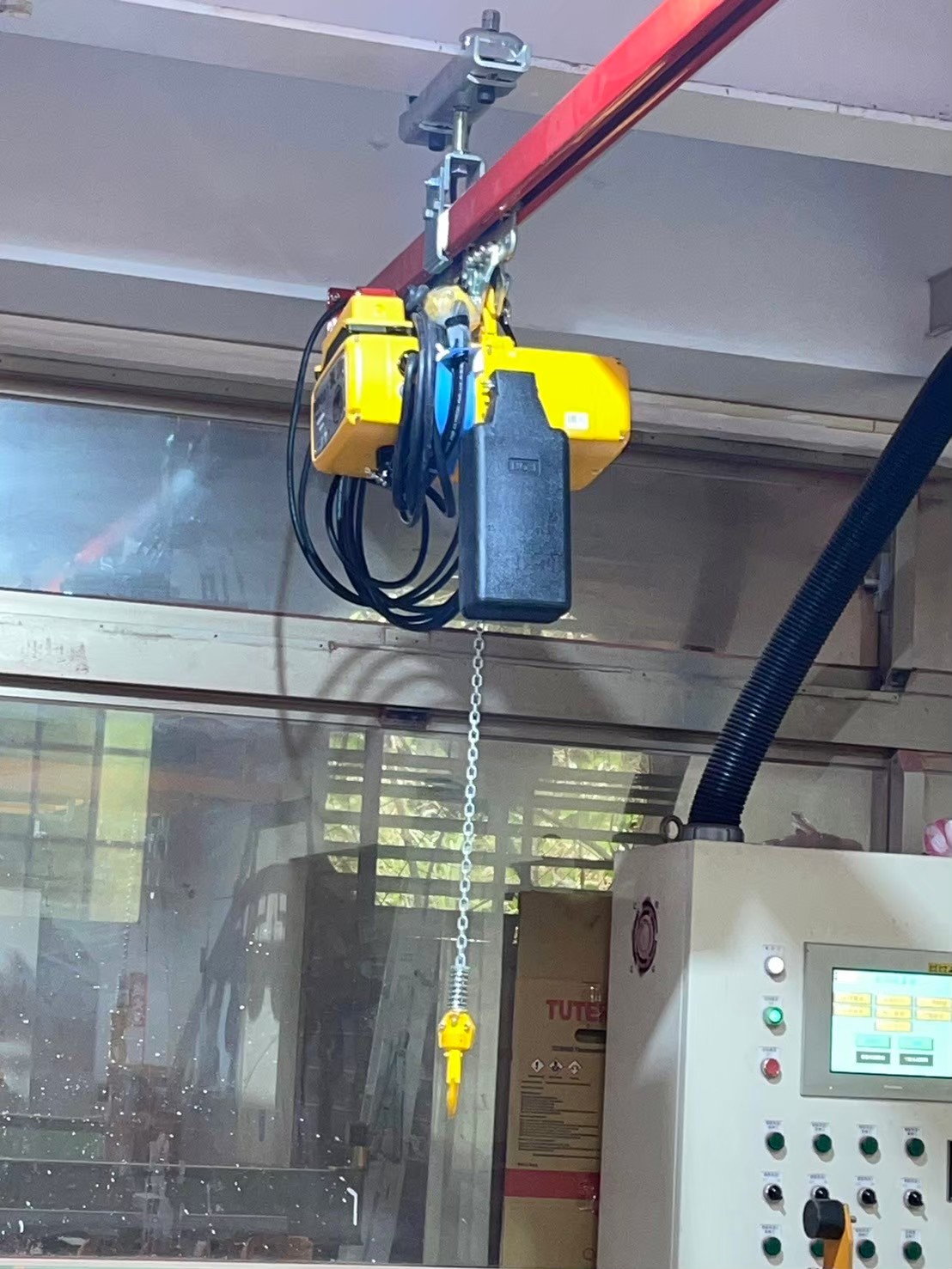

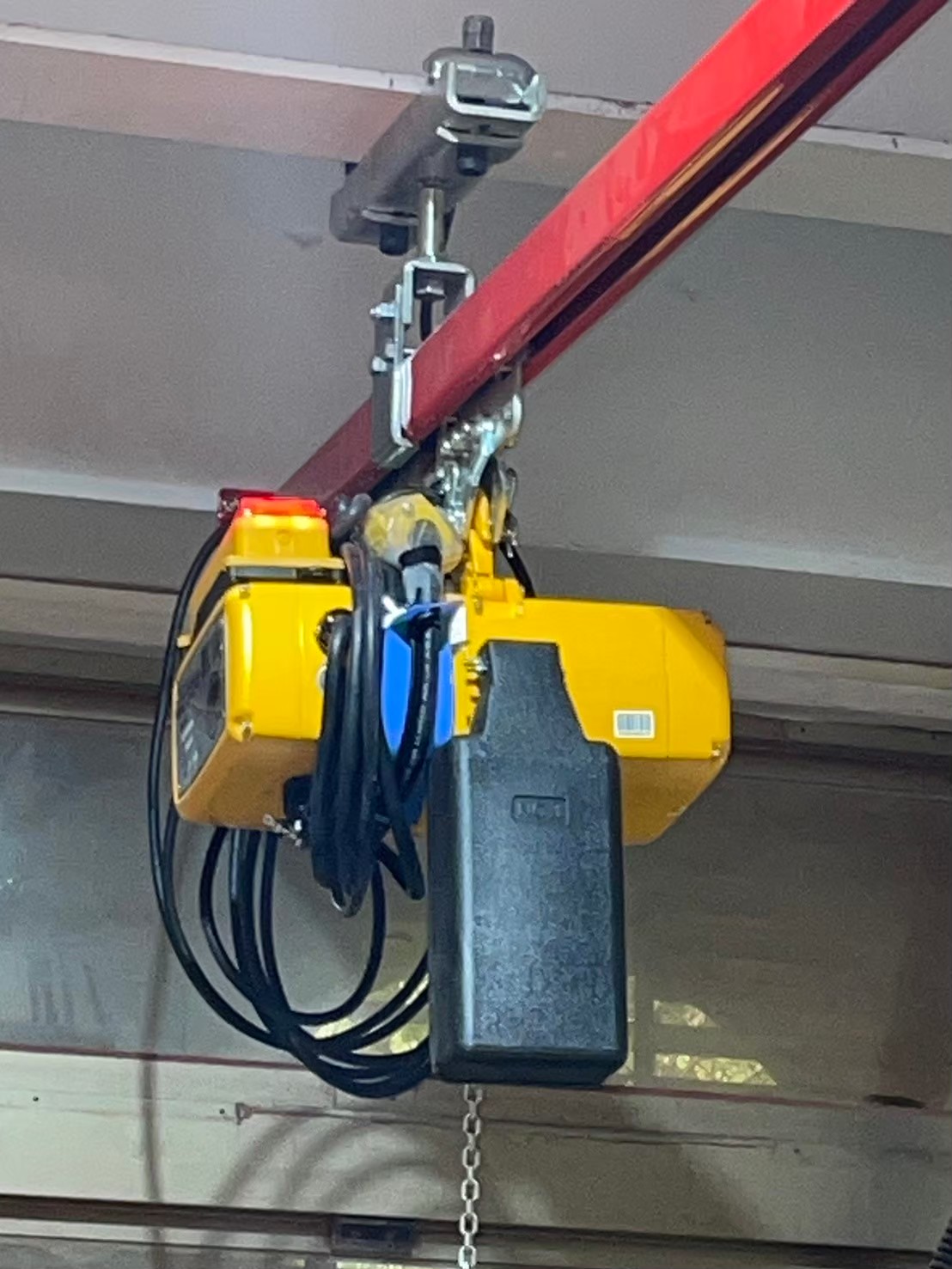

Xe con trên cần: chạy ra vào theo tầm với để đưa móc tới đúng điểm nhấc.

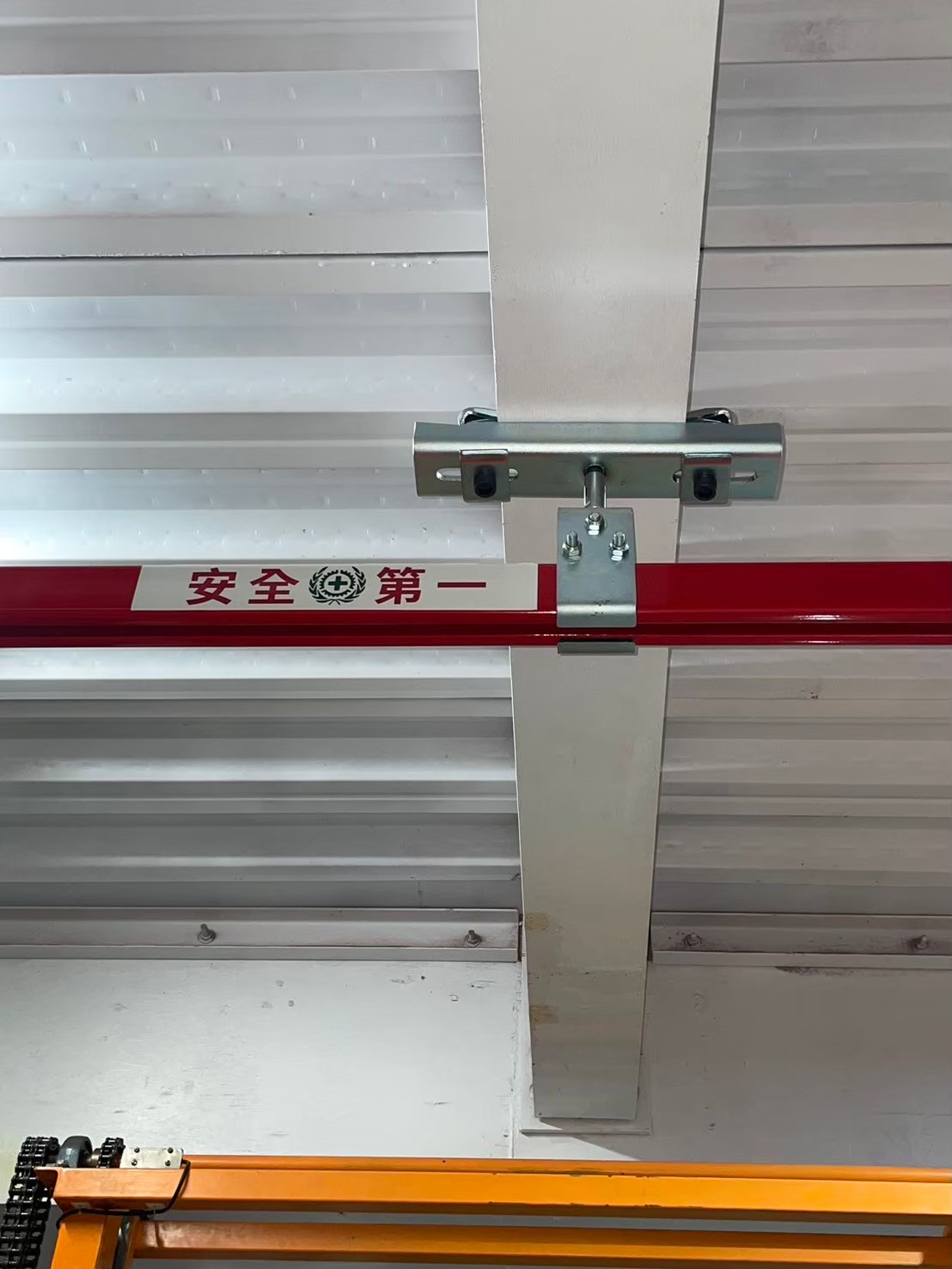

Khung treo và ty neo: bắt vào kèo hoặc dầm bê tông, chia tải đều cho kết cấu trần.
Chặn hành trình và chặn góc: giới hạn vùng chạy của xe con và góc quay của cần.

Thông số chính

Mã thanh rayRay thép 5T
Tải trọng định mức200 kg
Kiểu lắpCầu trục xoay treo trần
Ảnh lắp đặt14 ảnh

Lợi ích cho nhà xưởng

Phủ hết vùng thao tác

Cần quay quanh điểm treo nên với tới mọi vị trí trong bán kính làm việc.

Không tốn mặt sàn

Toàn bộ tải truyền lên trần, dưới sàn không có trụ hay chân đế.

Xoay nhẹ tay

Khớp xoay êm nên một người đẩy là cần đi theo hướng mong muốn.

Hình ảnh lắp đặt thực tế

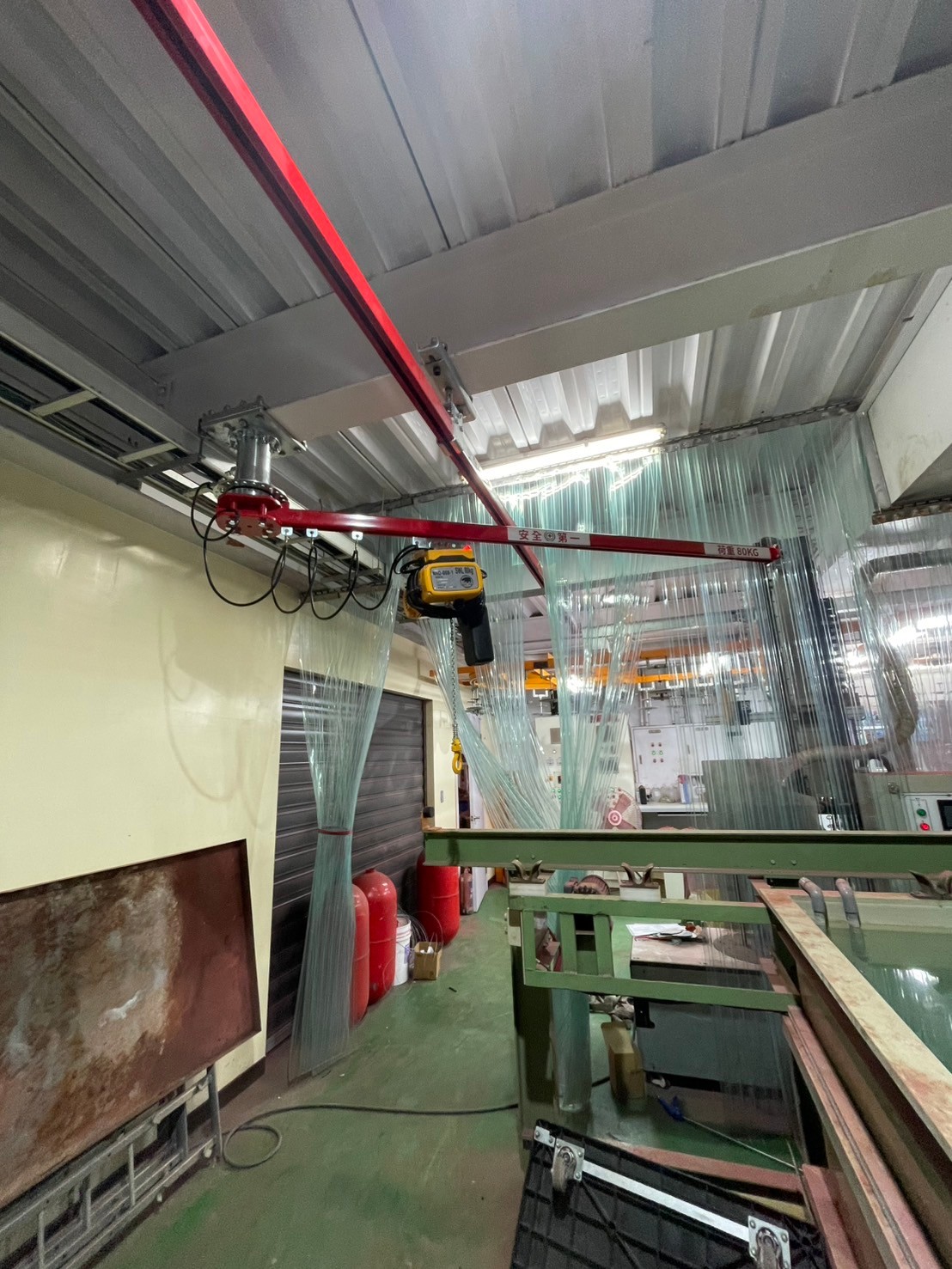

Cầu trục xoay thanh ray 5T treo trần cho trạm làm việc - ảnh 1

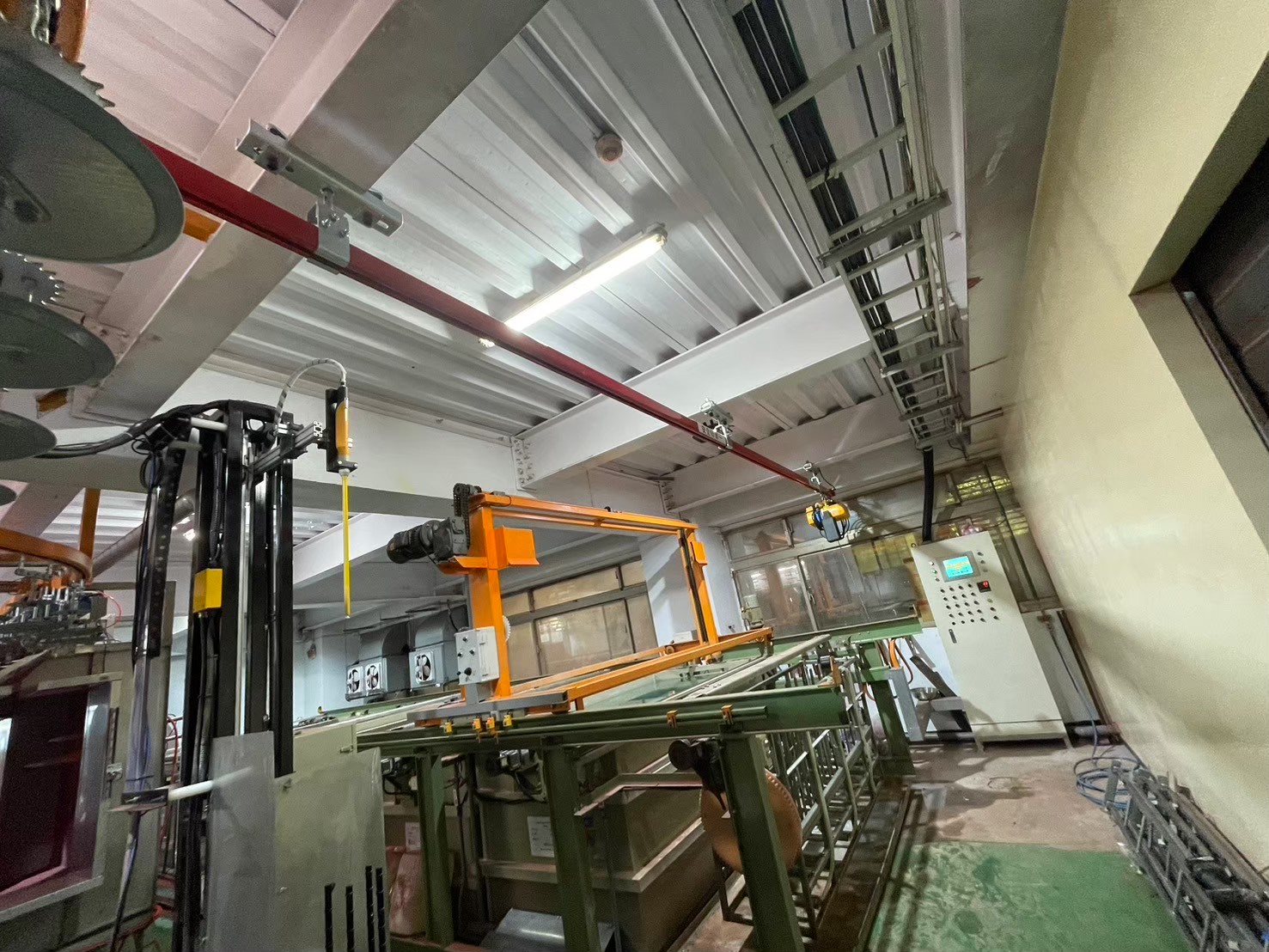

Cầu trục xoay thanh ray 5T treo trần cho trạm làm việc - ảnh 2

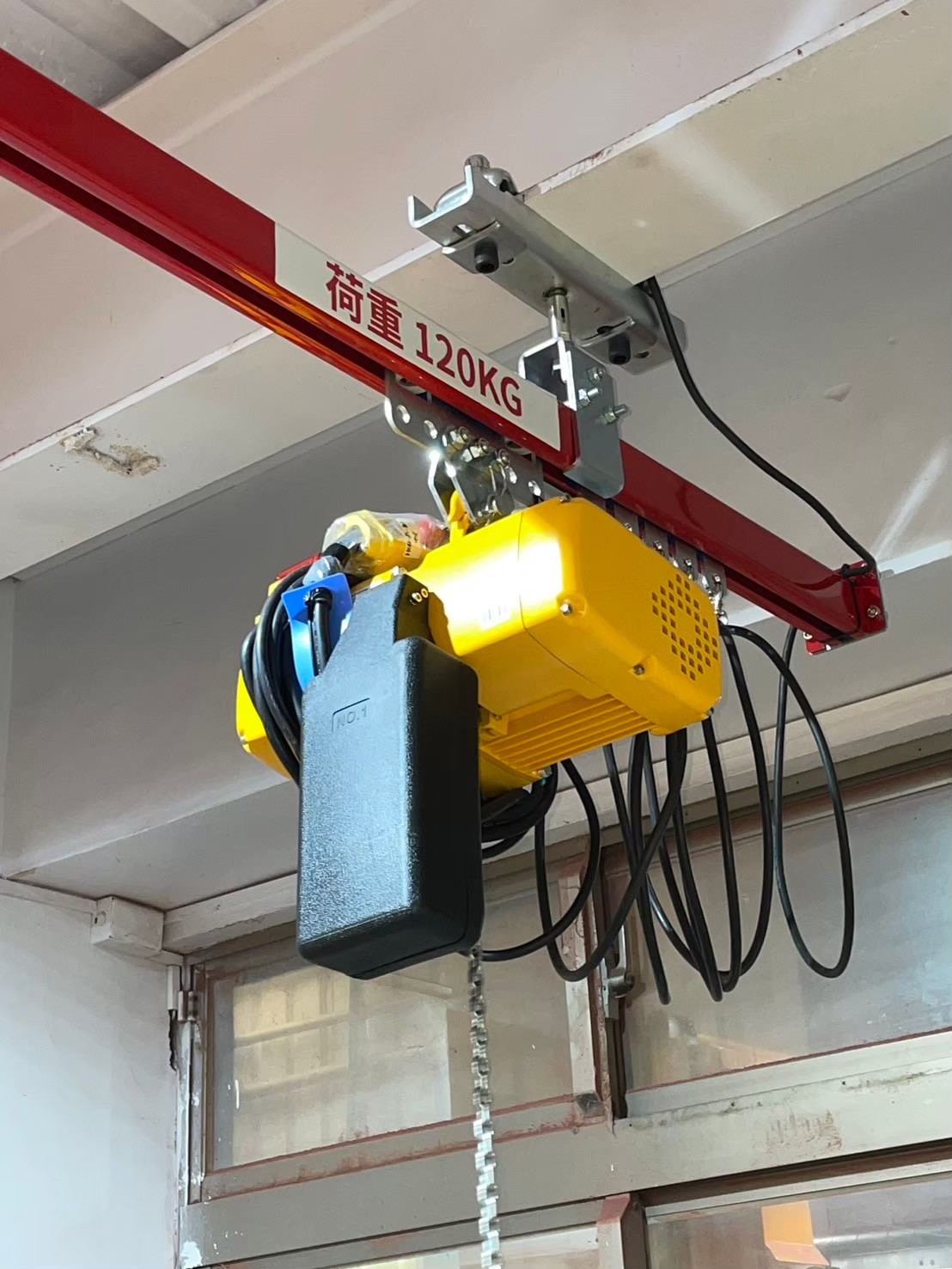

Cầu trục xoay thanh ray 5T treo trần cho trạm làm việc - ảnh 3

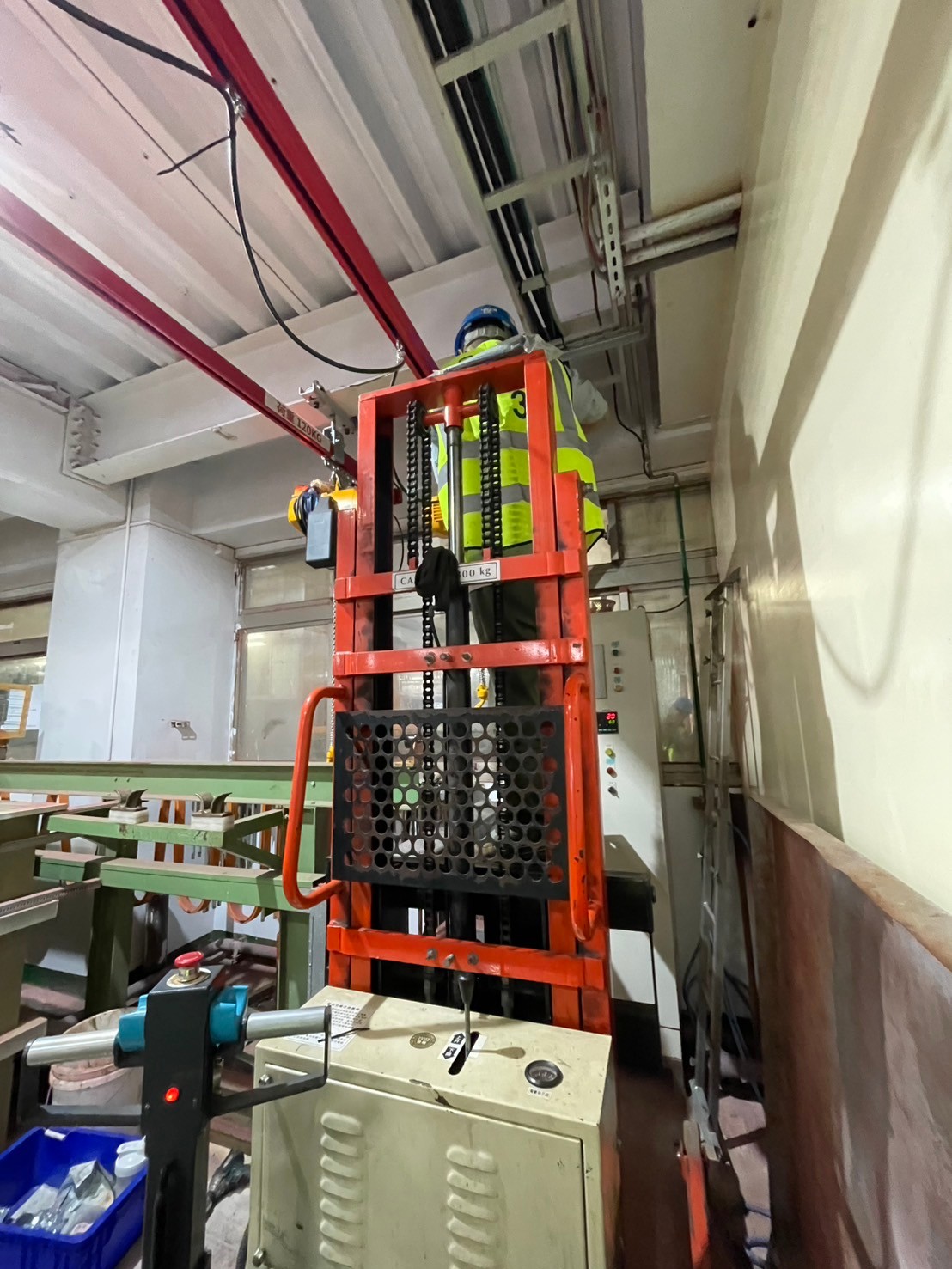

Cầu trục xoay thanh ray 5T treo trần cho trạm làm việc - ảnh 4

Cầu trục xoay thanh ray 5T treo trần cho trạm làm việc - ảnh 5

Cầu trục xoay thanh ray 5T treo trần cho trạm làm việc - ảnh 6

Cầu trục xoay thanh ray 5T treo trần cho trạm làm việc - ảnh 7

Cầu trục xoay thanh ray 5T treo trần cho trạm làm việc - ảnh 8

Cầu trục xoay thanh ray 5T treo trần cho trạm làm việc - ảnh 9

Cầu trục xoay thanh ray 5T treo trần cho trạm làm việc - ảnh 10

Cầu trục xoay thanh ray 5T treo trần cho trạm làm việc - ảnh 11

Cầu trục xoay thanh ray 5T treo trần cho trạm làm việc - ảnh 12

Bấm vào ảnh để xem lớn. Album 12 ảnh chụp tại công trình.

Ứng dụng phù hợp

Trạm lắp ráp, gia công đơn lẻ
Khu vực cấp phôi và lấy thành phẩm
Bàn kiểm tra, sửa chữa đồ gá
Xưởng cơ khí, điện tử, bao bì

Sản phẩm và dự án liên quan

Thanh ray 5T 200kg
Dự án thanh ray 5t 200kg đã lắp đặt

Tư vấn lắp đặt cho nhà xưởng của bạn

FullSharp khảo sát kết cấu trần, chiều cao thông thủy và bán kính cần phủ tại trạm. Kỹ thuật tính điểm treo, chọn chiều dài cần rồi lắp đặt, chạy thử góc quay và bàn giao cho người vận hành.
