Cầu trục xoay ray 5T không thanh giằng chéo

Xưởng trần thấp mà vẫn cần một điểm nâng xoay quanh chỗ làm việc. Cầu trục xoay kiểu thường có thanh giằng chéo phía trên, phần giằng này ăn mất chiều cao móc. Kết quả là nâng lên chưa được bao nhiêu đã chạm giằng.

FullSharp làm cầu trục xoay với cần bằng thanh ray 5T (tải 200 kg), cần liên kết cứng vào cột theo kiểu công xôn. Không còn thanh giằng chéo nên khoảng trống phía trên cần được giữ nguyên cho hành trình móc. Cột được tính chịu mô men lớn hơn để bù cho phần giằng đã bỏ.

Cầu trục xoay thanh ray 5T không thanh giằng chéo

Cầu trục xoay dùng cần thanh ray 5T liên kết cứng vào cột, không có thanh giằng chéo.

Thiết bị lắp đặt

Cột trụ chịu mô men: tính toán chịu lực thay cho thanh giằng chéo, chân cột bắt bu lông neo.
Cần bằng ray 5T: ray thép 5T liên kết cứng vào cột, tải định mức 200 kg.
Khớp xoay: cho cần quay theo cung làm việc, quay nhẹ tay và dừng đúng góc.
Con chạy trên cần: đưa móc ra vào theo tầm với, chạy êm suốt chiều dài cần.
Chặn hành trình: giới hạn con chạy và góc quay, an toàn khi thao tác nhanh.

Thông số chính

Mã thanh rayRay thép 5T
Tải trọng định mức200 kg
Kiểu kết cấuCông xôn, không thanh giằng chéo
Ảnh lắp đặt2 ảnh

Lợi ích cho nhà xưởng

Được thêm chiều cao nâng

Bỏ giằng chéo nên móc chạy hết hành trình dưới trần thấp.

Không gian thoáng

Phía trên cần không vướng kết cấu, dễ quan sát khi thao tác.

Kết cấu gọn

Chỉ có cột và cần, lắp nhanh và bảo trì đơn giản.

Hình ảnh lắp đặt thực tế

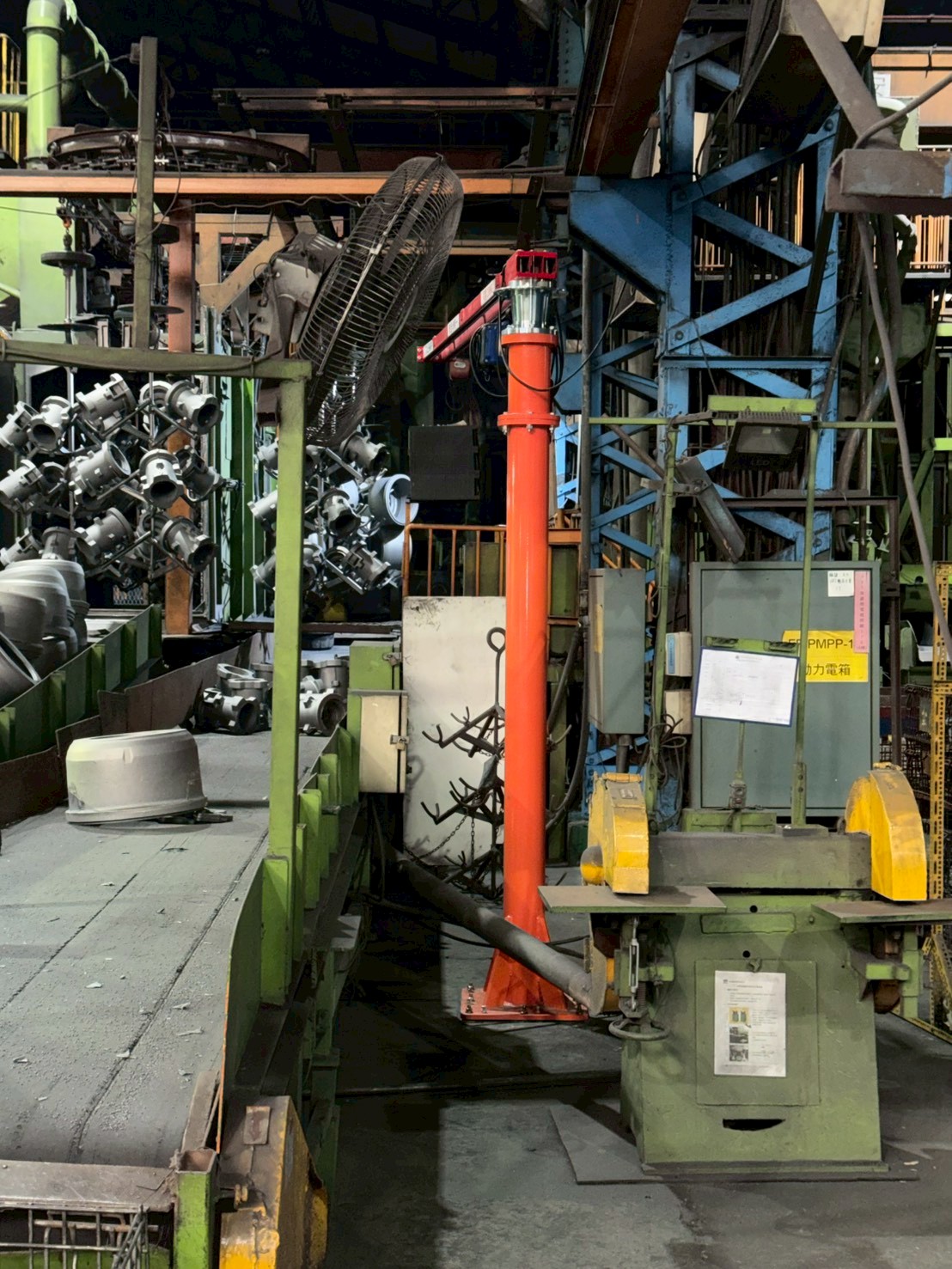

Cầu trục xoay thanh ray 5T không thanh giằng chéo - ảnh 1

Bấm vào ảnh để xem lớn. Album 1 ảnh chụp tại công trình.

Ứng dụng phù hợp

Nhà xưởng có trần thấp
Trạm gia công, lắp ráp cố định
Khu bảo trì và sửa chữa thiết bị
Vị trí cần nâng xoay trong bán kính hẹp
