Khung thanh ray 500kg kẹp mâm xe vào CNC

Mâm xe nặng, tròn và trơn nên khiêng tay rất khó giữ, thả xuống bàn máy thì dễ va vào mâm cặp và hỏng mặt gia công. Mỗi lần thay phôi lại mất hai người, máy CNC phải dừng chờ nên năng suất cả chuyền bị kéo xuống.

FullSharp dựng bộ khung thanh ray tải 500 kg chạy dọc từ giá mâm tới cửa máy, treo tool kẹp mâm xe chuyên dụng. Kẹp ôm vào vành mâm, xe con đưa mâm tới đúng trục máy rồi hạ vào vị trí gá, một người làm trọn thao tác.

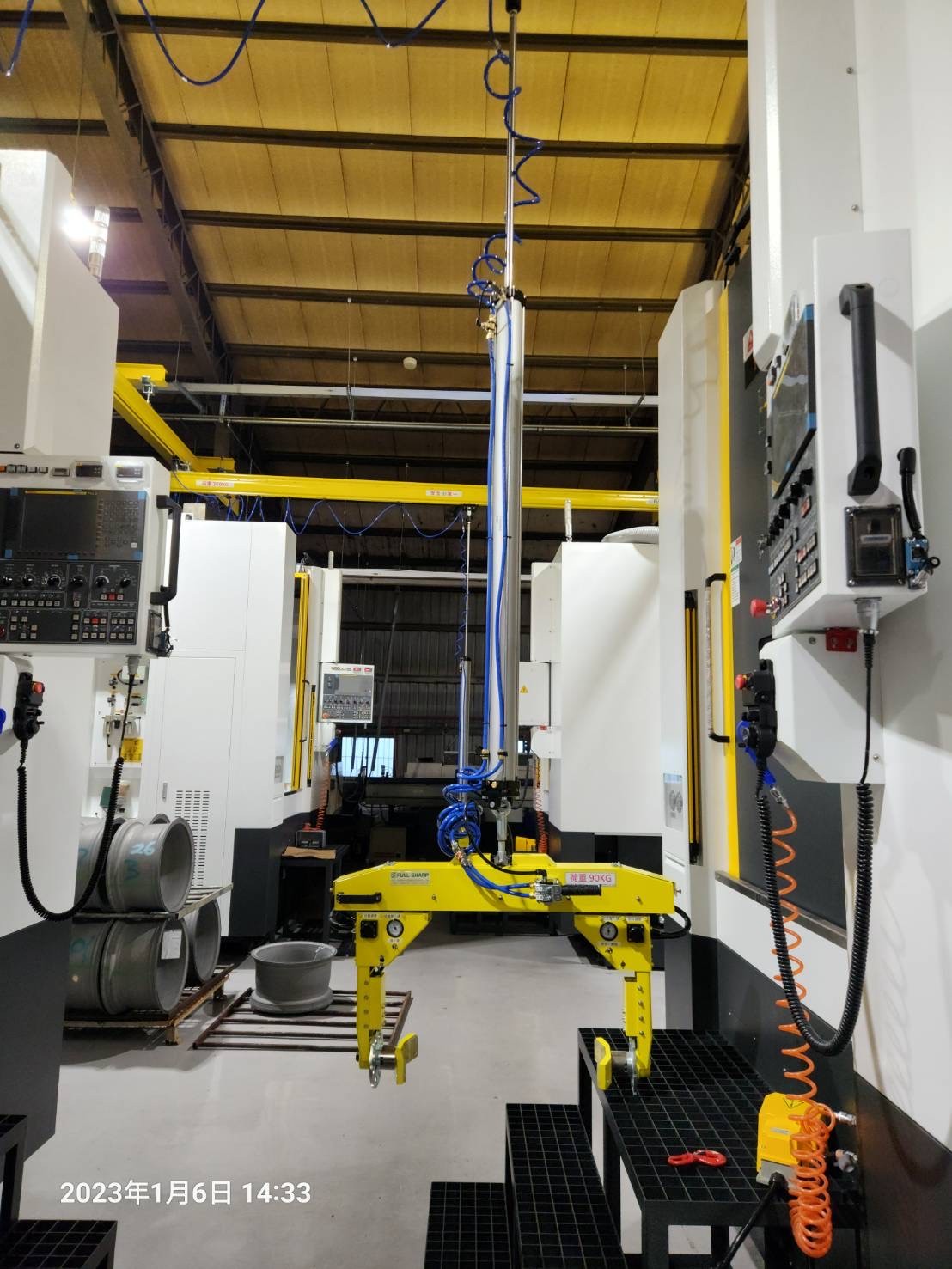

Bộ khung thanh ray 500 kg treo tool kẹp mâm xe đưa vào CNC

Bộ khung thanh ray 500 kg với tool kẹp mâm xe đang đưa mâm vào máy CNC.

Thiết bị lắp đặt

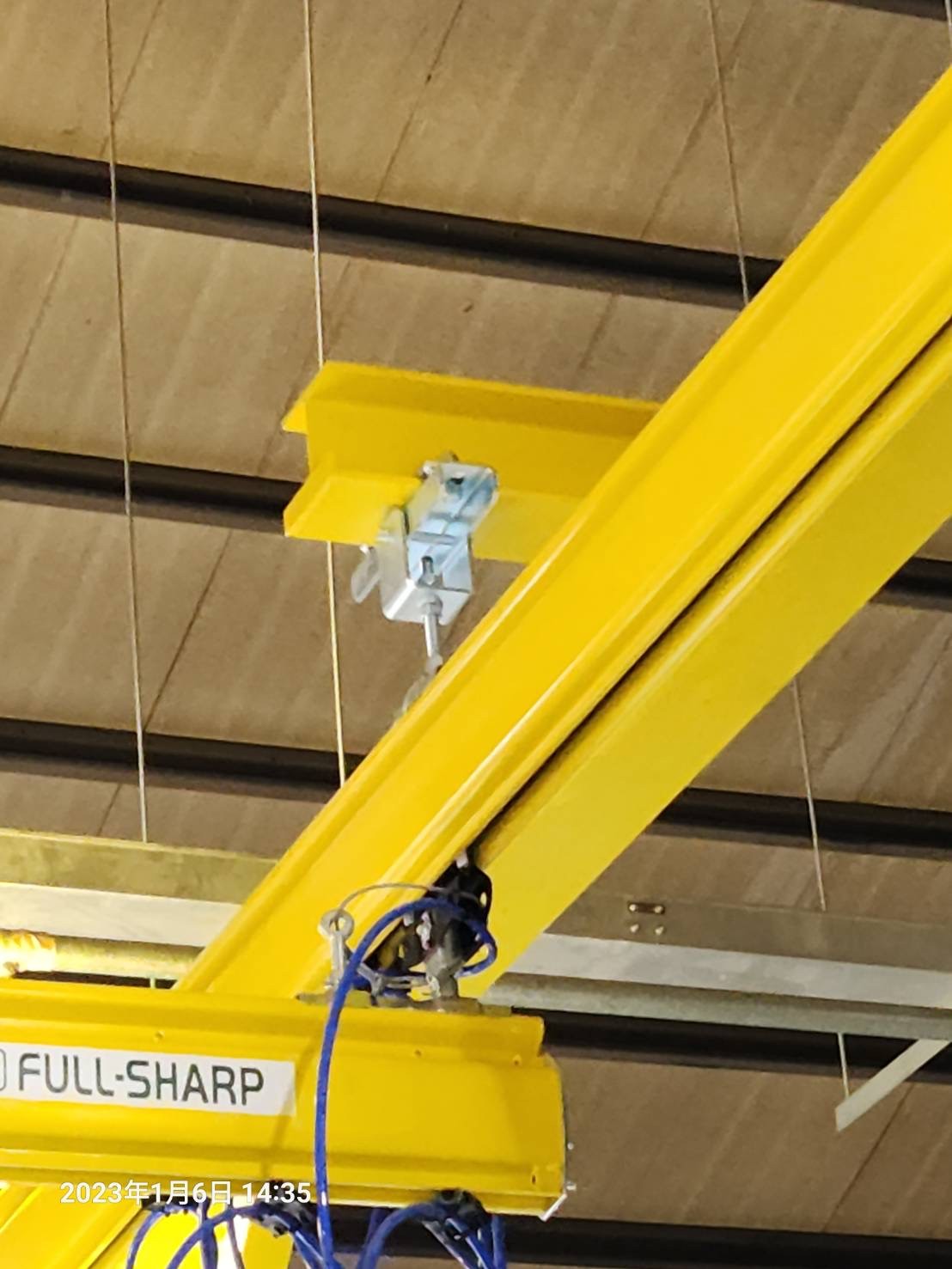

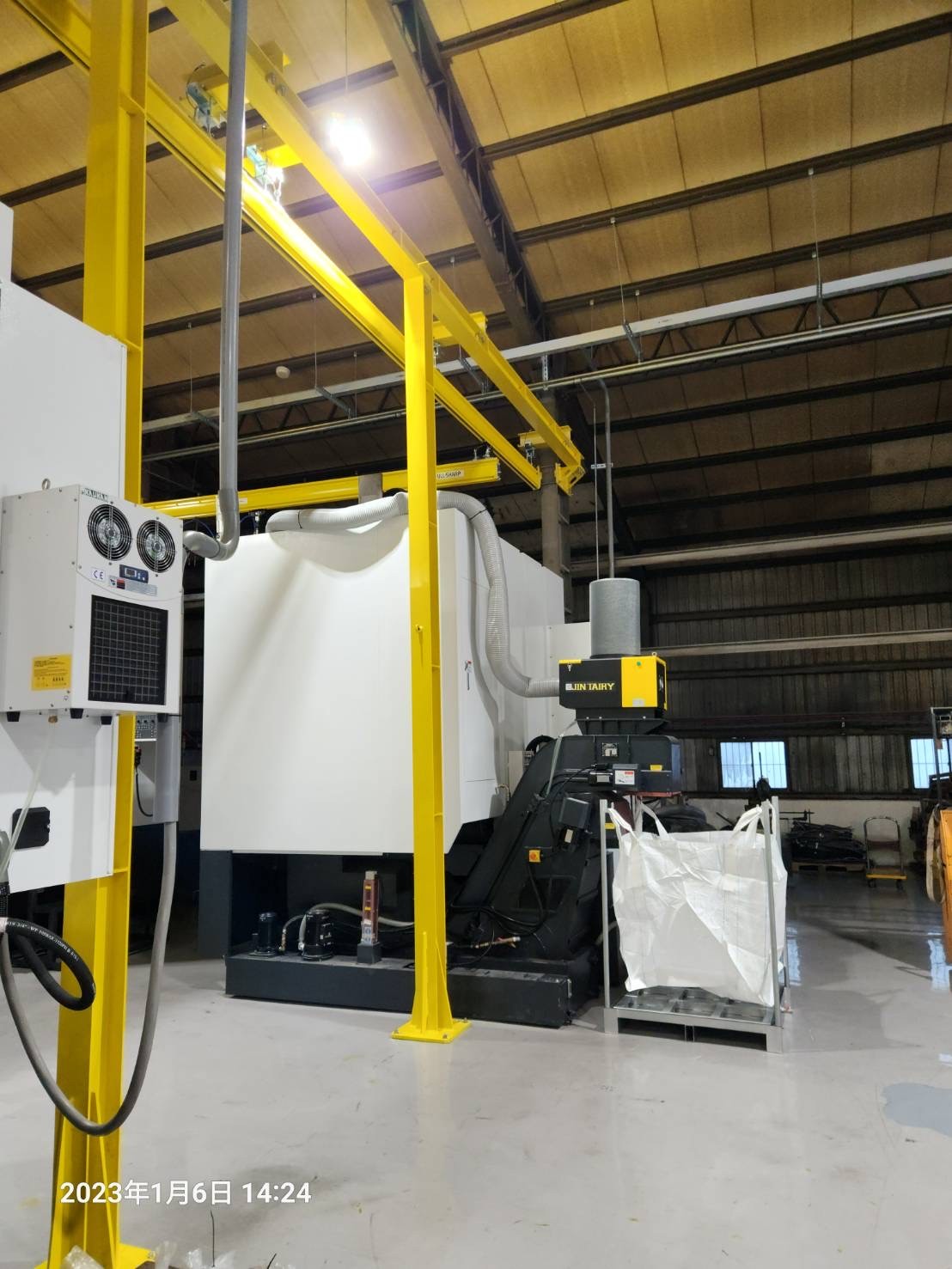

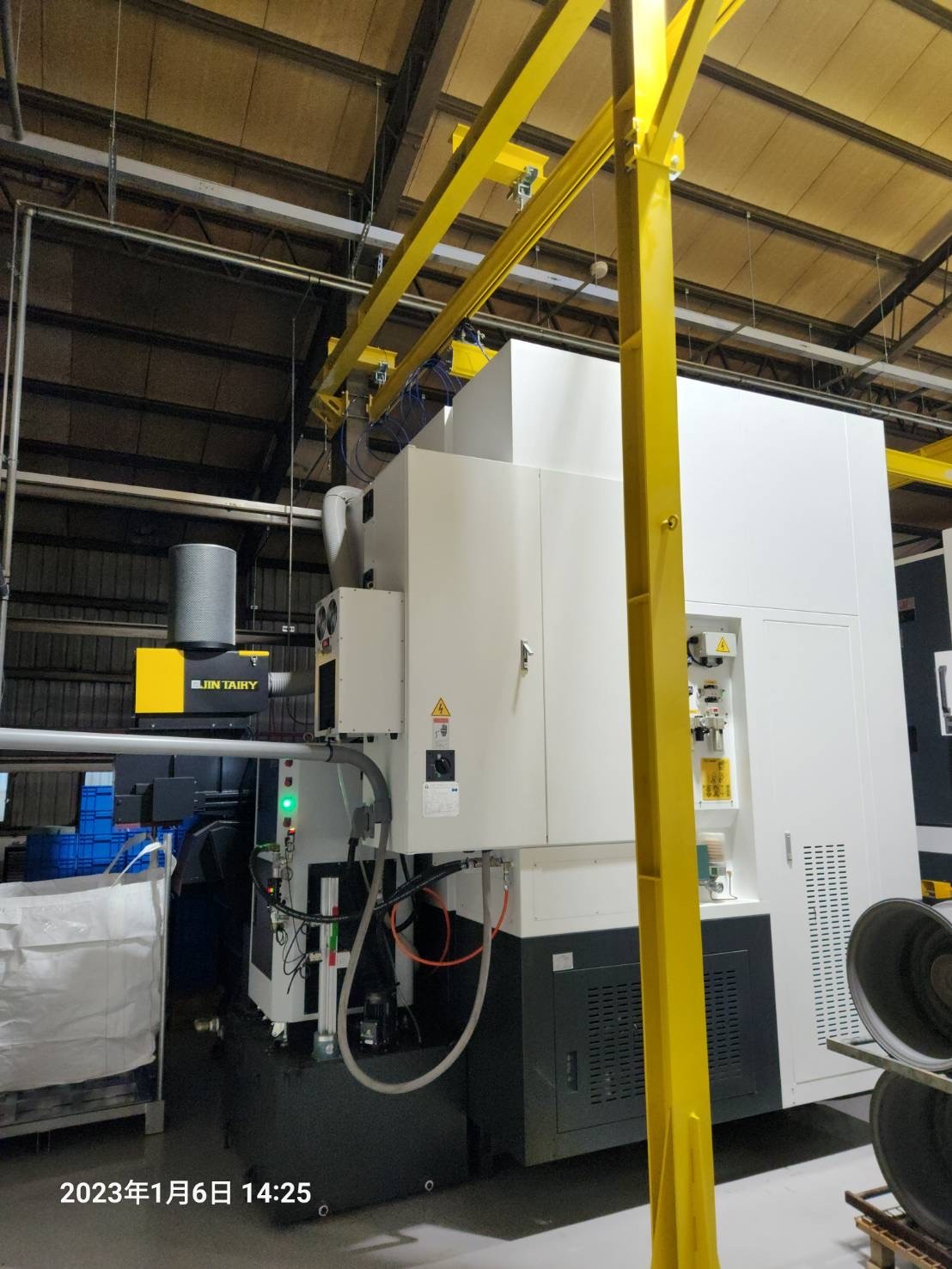

Bộ khung thanh ray tải 500 kg: khung thép chịu lực, ray chạy dọc từ giá vật tư tới cửa máy CNC.

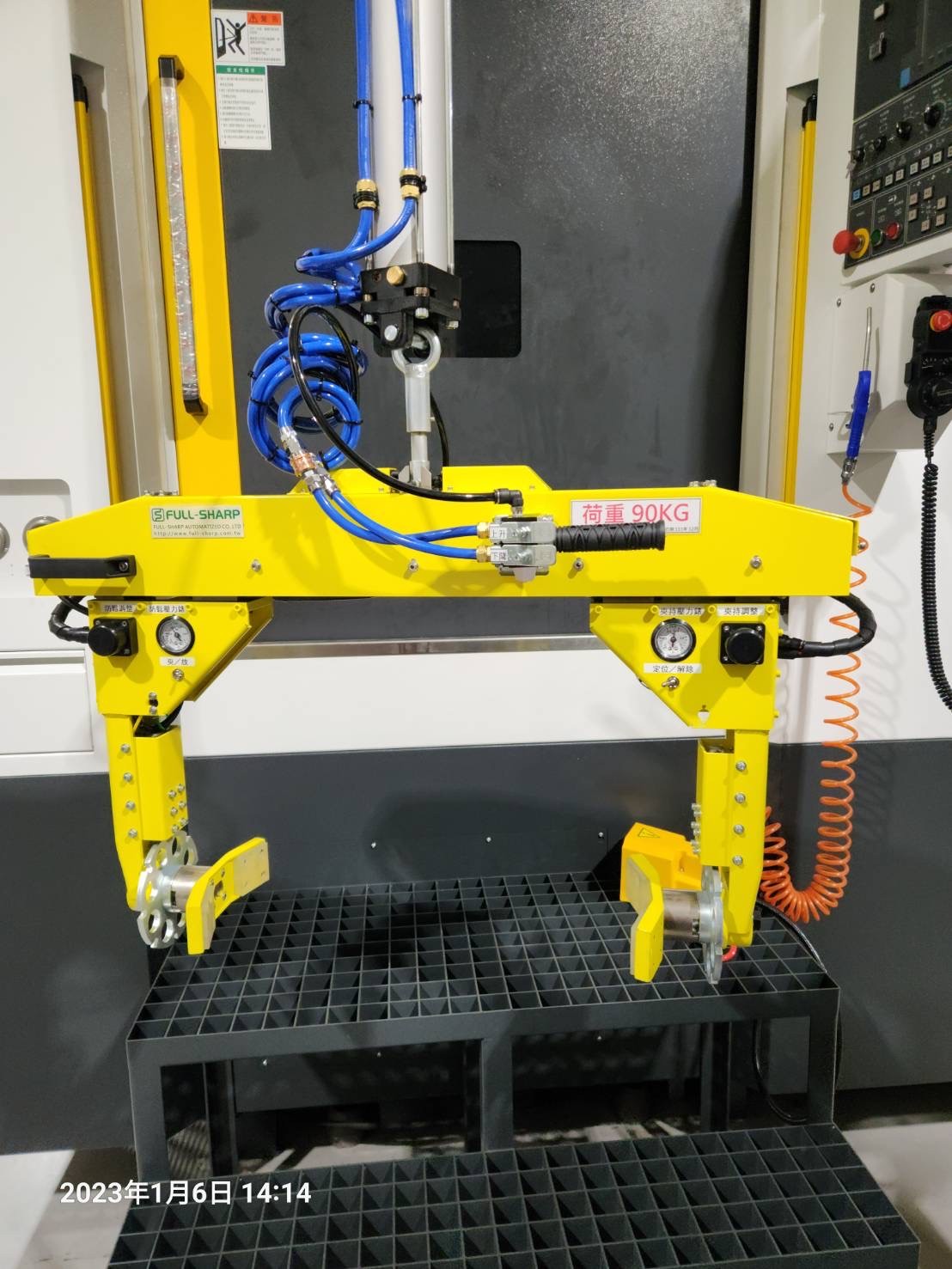

Tool kẹp mâm xe: má kẹp ôm vành mâm, giữ mâm cân khi nâng và khi đưa vào vị trí gá.
Cụm nâng hạ: hạ mâm xuống mâm cặp từ từ, thợ canh được đồng tâm trước khi kẹp chặt.

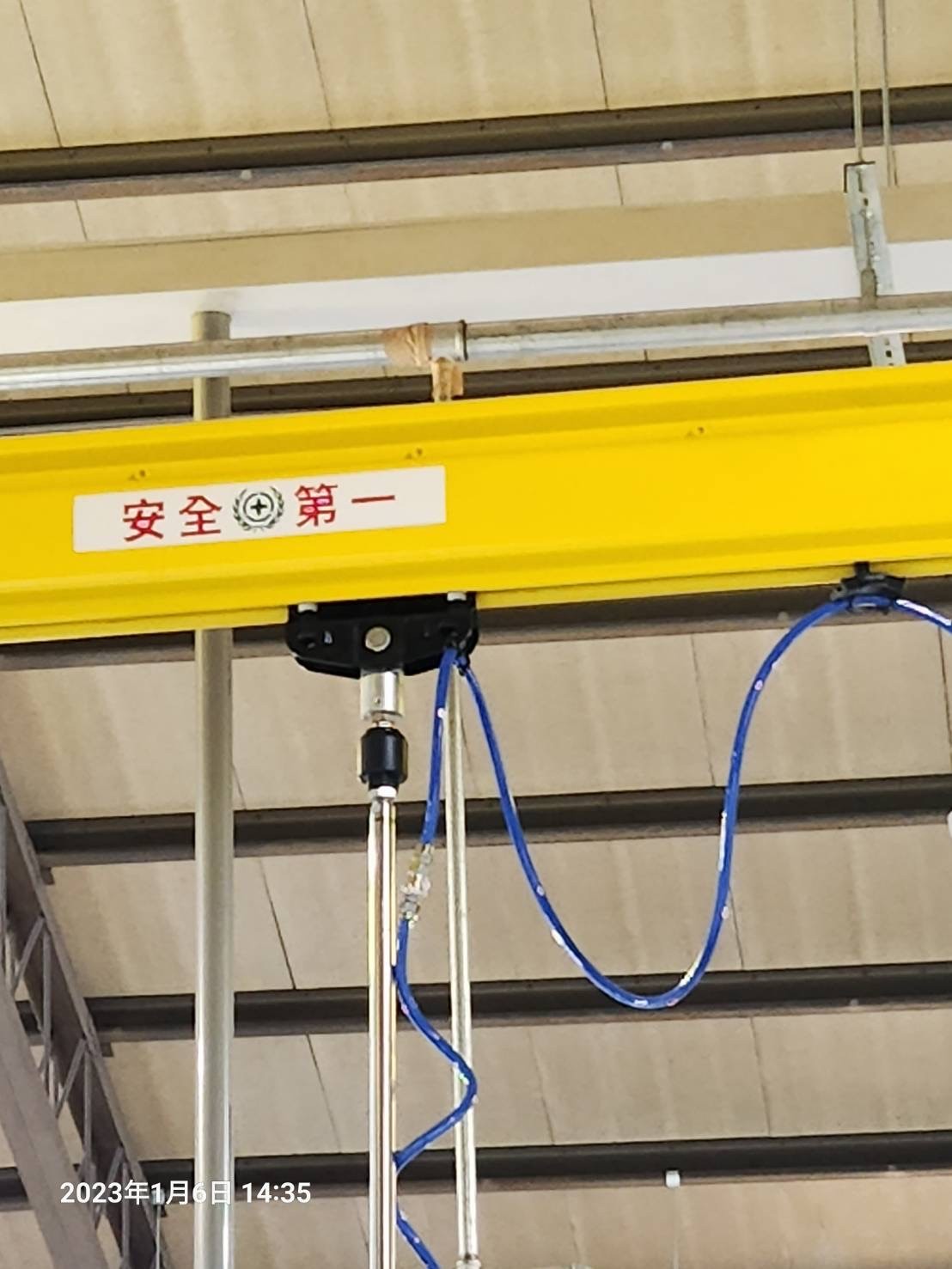

Xe con chạy ray: đẩy tay dọc tuyến, đưa mâm từ giá tới máy mà không cần xe đẩy trung gian.

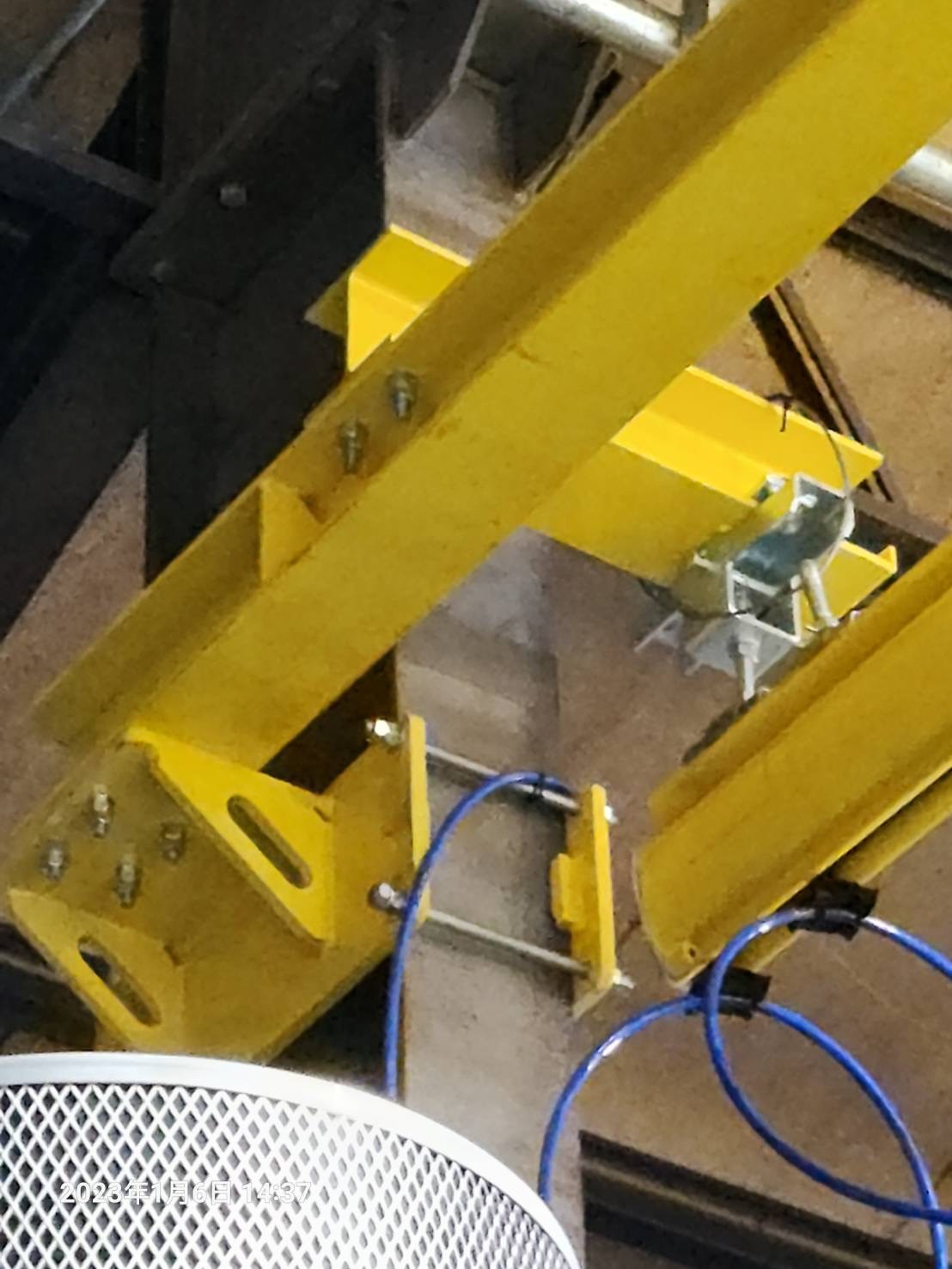

Chặn đầu ray: giới hạn hành trình hai đầu, giữ xe con không chạy quá vùng làm việc.

Thông số chính

Tải trọng500 kg
Kiểu kết cấuBộ khung thanh ray
ToolKẹp mâm xe
Số ảnh lắp đặt24 ảnh

Lợi ích cho nhà xưởng

Máy ít phải chờ

Thay phôi nhanh và đều tay nên thời gian dừng máy CNC giữa hai lượt gia công giảm.

Giữ mặt mâm đẹp

Mâm được kẹp và hạ có kiểm soát, không va đập vào mâm cặp hay mặt bàn máy.

Một người gá phôi

Tool kẹp thay cho tổ hai người khiêng, thợ đứng máy tự làm được cả khâu nạp phôi.

Hình ảnh lắp đặt thực tế

Bộ khung thanh ray 500 kg treo tool kẹp mâm xe đưa vào CNC - ảnh 1

Bộ khung thanh ray 500 kg treo tool kẹp mâm xe đưa vào CNC - ảnh 2

Bộ khung thanh ray 500 kg treo tool kẹp mâm xe đưa vào CNC - ảnh 3

Bộ khung thanh ray 500 kg treo tool kẹp mâm xe đưa vào CNC - ảnh 4

Bộ khung thanh ray 500 kg treo tool kẹp mâm xe đưa vào CNC - ảnh 5

Bộ khung thanh ray 500 kg treo tool kẹp mâm xe đưa vào CNC - ảnh 6

Bộ khung thanh ray 500 kg treo tool kẹp mâm xe đưa vào CNC - ảnh 7

Bộ khung thanh ray 500 kg treo tool kẹp mâm xe đưa vào CNC - ảnh 8

Bộ khung thanh ray 500 kg treo tool kẹp mâm xe đưa vào CNC - ảnh 9

Bộ khung thanh ray 500 kg treo tool kẹp mâm xe đưa vào CNC - ảnh 10

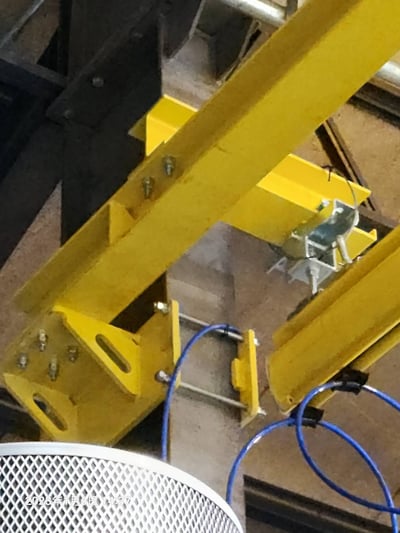

Bộ khung thanh ray 500 kg treo tool kẹp mâm xe đưa vào CNC - ảnh 11

Bộ khung thanh ray 500 kg treo tool kẹp mâm xe đưa vào CNC - ảnh 12

Bộ khung thanh ray 500 kg treo tool kẹp mâm xe đưa vào CNC - ảnh 13

Bộ khung thanh ray 500 kg treo tool kẹp mâm xe đưa vào CNC - ảnh 14

Bộ khung thanh ray 500 kg treo tool kẹp mâm xe đưa vào CNC - ảnh 15

Bấm vào ảnh để xem lớn. Album 15 ảnh chụp tại công trình.

Ứng dụng phù hợp

Xưởng gia công mâm xe, lốp xe
Nhà máy cơ khí gá phôi tròn lên máy CNC
Trạm thay phôi cho máy tiện, máy phay
Kho vật tư nâng hạ chi tiết nặng dạng đĩa

Sản phẩm và dự án liên quan

Tư vấn lắp đặt cho nhà xưởng của bạn

FullSharp đo đường kính, chiều dày và trọng lượng mâm, xem chiều cao trục máy CNC cùng khoảng cách từ giá vật tư tới máy. Từ đó chúng tôi thiết kế má kẹp theo vành mâm và chốt tuyến ray. Gọi FullSharp để đặt lịch khảo sát tại xưởng.
