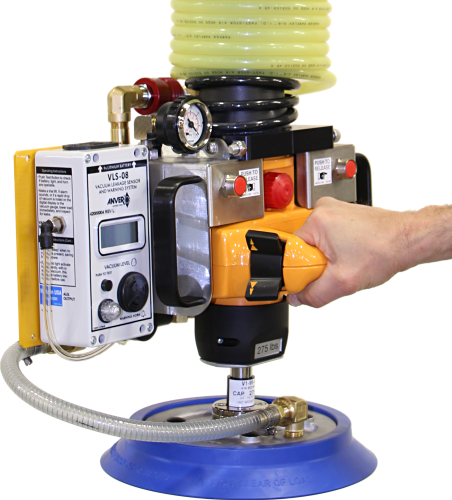

Hệ Thống Nâng Chân Không VM
Thiết bị nâng chân không ANVER VM có khả năng xử lý hầu hết các loại bề mặt tải không xốp đến bán xốp và là lựa chọn lý tưởng cho ứng dụng dây chuyền sản xuất lặp lại.
Hệ thống sử dụng venturi khí nén để tạo lực hút liên tục. Palăng xích giữ tải đứng yên chính xác tại vị trí đặt, không bị trôi tải theo chiều dọc.
Các nút điều khiển palăng và chân không được bố trí ngay trên đầu hút, có thể cấu hình cho người vận hành thuận tay trái hoặc tay phải.
Quy Ước Mã Sản Phẩm

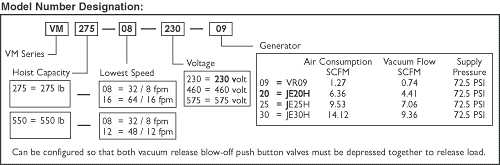

Bản đồ giải mã ký hiệu — VM × Hoist Capacity × Lowest Speed × Voltage × Generator. Có sẵn phiên bản 575 Volt.
▸ Thông Số Generator (Bộ Tạo Chân Không)
| Air-Powered Venturi Generator Specifications | |||
|---|---|---|---|
| Mã | Tiêu Hao Khí SCFM |
Lưu Lượng Hút SCFM |
Áp Suất Cấp PSI |
| VR09 | 1.27 | 0.74 | 72.5 |
| JE20H | 6.36 | 4.41 | 72.5 |
| JE25H | 9.53 | 7.06 | 72.5 |
| JE30H | 14.12 | 9.36 | 72.5 |
Lưu ý: Hệ thống có thể được cấu hình sao cho cả hai van xả chân không (blow-off push button) phải được nhấn đồng thời mới giải phóng tải — tăng cường an toàn vận hành.
Video Giới Thiệu

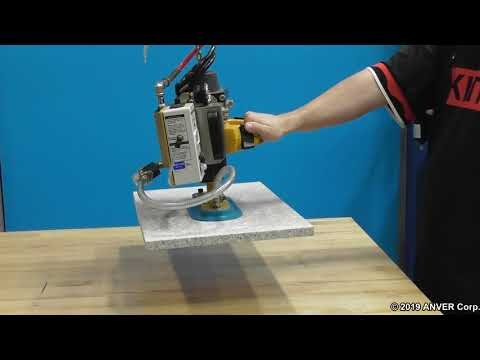

ANVER VM Vacuum Lifter — Demo Vận Hành
ANVER VM System — Ứng Dụng Thực Tế
Đệm Hút & Phụ Kiện Cho Hệ Thống VM
Đệm Hút Foam (Xốp)
- 7 model: V1-FP48 → V1-FP128
- Tải 40–300 lb
- Cho bề mặt thô / không phẳng
Đệm Oval / Chữ Nhật
- 4 model: V1-VP3518 → V1-VP6520
- Tải 245–550 lb
- Cho tải dài, nhiều cong
Đệm Hút Chân Không — Vòng Đệm Cao Su Nitrile

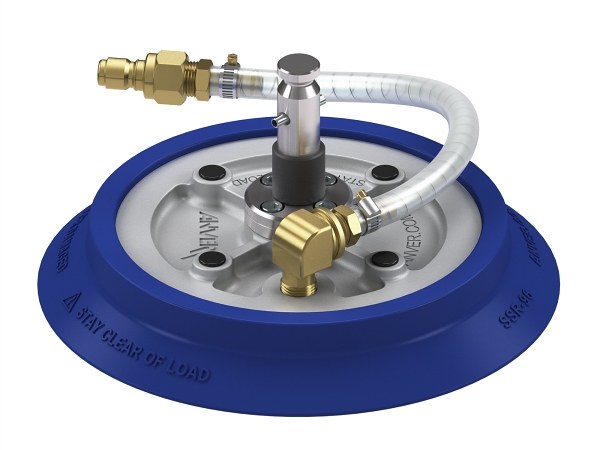

Đệm Hút Tròn Cho Hệ Thống VM Vacuum Pad Attachments with Nitrile Seals — V1 Series
Đệm hút Nitrile dòng V1 sử dụng vòng đệm thay thế dạng slip-on, giúp việc bảo trì đơn giản và tiết kiệm.
- Vòng đệm thay thế dễ lắp đặt, gắn nhanh và đều.
- Đáy có gân nổi (cleated bottom) — tối đa hóa khả năng nâng, đặc biệt phù hợp với tải nằm ngang.
- Sử dụng cao su NBR (Nitrile) — bền dầu, kháng hóa chất công nghiệp.
- Cơ cấu quick-disconnect với chốt khóa nhanh, thay đệm trong vài giây.
▸ Thông Số Đệm Hút Nitrile (V1 Series)

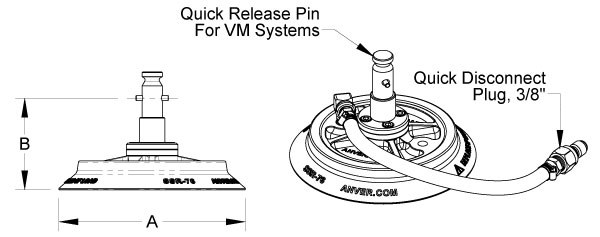

Bản vẽ kỹ thuật V1 Pad — Quick Release Pin cho hệ thống VM, Quick Disconnect Plug 3/8".
| V1 Nitrile Pad — Specifications @ 24" Hg | |||||
|---|---|---|---|---|---|
| Pad Model | Replacement Seal |
Tải Trọng * lb (kg) |
A — Đường Kính (Flared) in (mm) |
B — Headroom in (mm) |
Trọng Lượng lb (kg) |
| V1-56-NBR | SSR-56 | 80 (36) | 5.56 (141) | 3.41 (87) | 1.88 (0.85) |
| V1-66-NBR | SSR-66 | 110 (50) | 6.63 (168) | 3.59 (92) | 2.09 (0.95) |
| V1-76-NBR | SSR-76 | 160 (73) | 7.8 (198) | 3.57 (91) | 2.38 (1.08) |
| V1-86-NBR | SSR-86 | 220 (100) | 8.8 (224) | 3.65 (93) | 2.92 (1.33) |
| V1-96-NBR | SSR-96 | 275 (125) | 10 (254) | 3.75 (96) | 3.68 (1.67) |
| V1-126-NBR | SSR-126 | 500 (227) | 12.6 (321) | 3.46 (88) | 10.74 (4.87) |
*Lưu ý tải trọng: Số liệu tính tại 24" Hg ở mực nước biển, hệ số an toàn = 2, tải nằm ngang (flat). Tải trọng thực tế phụ thuộc vào bề mặt tải và mức chân không thực tế.
Hình Ảnh Sản Phẩm V1 Nitrile V1 Nitrile Pad — Product Photos

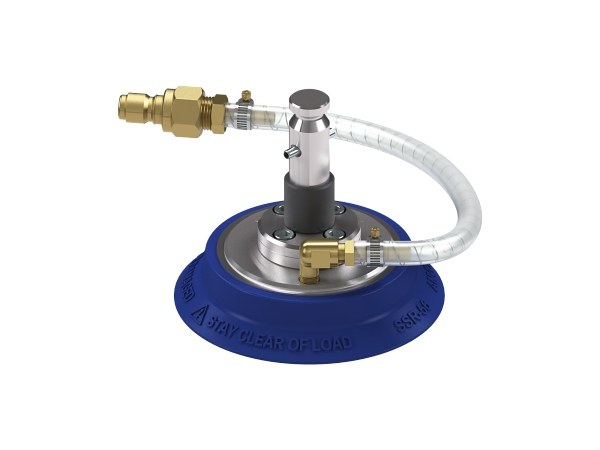

V1-56-NBR

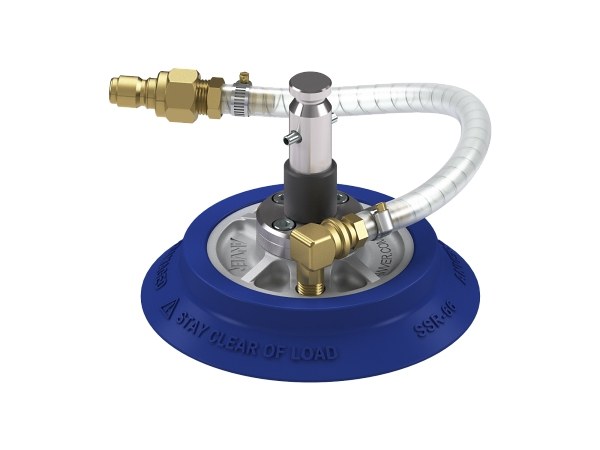

V1-66-NBR

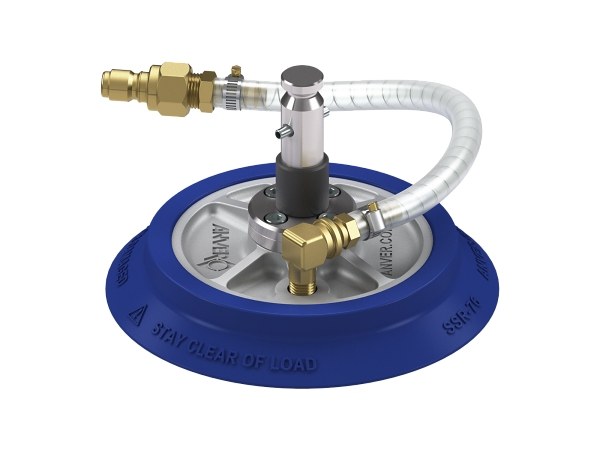

V1-76-NBR

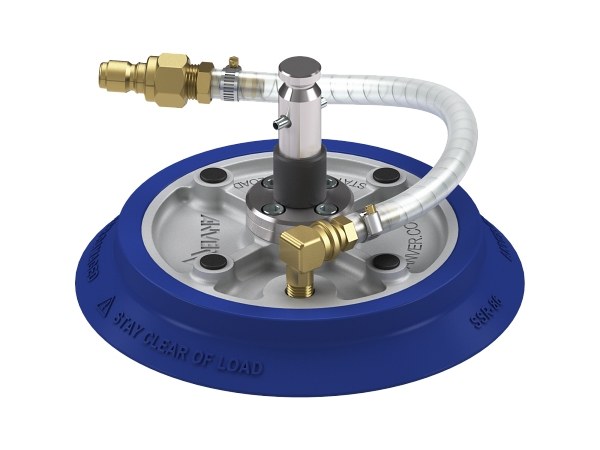

V1-86-NBR
V1-96-NBR

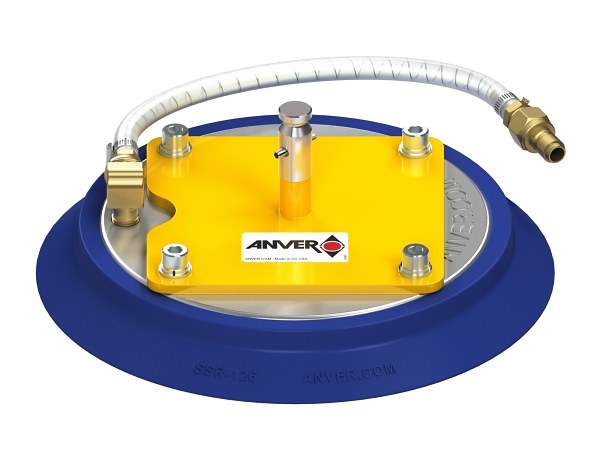

V1-126-NBR
Đệm Hút Chân Không — Vòng Đệm Foam (Xốp)

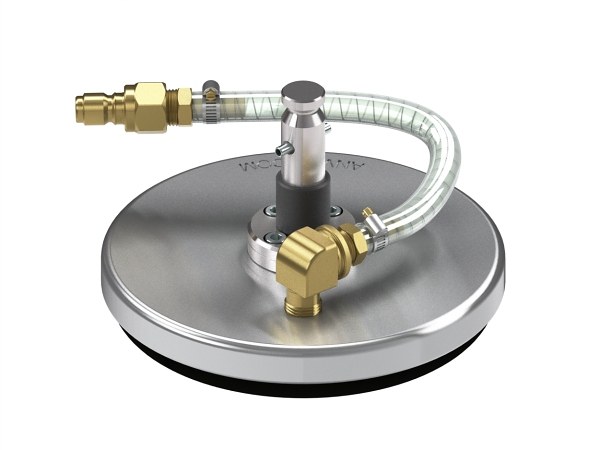

Đệm Hút Foam Cho Hệ Thống VM Vacuum Pad Attachments with Foam Seals — V1-FP Series
▸ Thông Số Đệm Hút Foam (V1-FP Series)
| V1-FP Foam Pad — Specifications @ 22" Hg | |||||
|---|---|---|---|---|---|
| Pad Model | Replacement Seal |
Tải Trọng ** lb (kg) |
A — Đường Kính in (mm) |
B — Headroom in (mm) |
Trọng Lượng lb (kg) |
| V1-FP48 | FR48-K5 Standard (24531334) |
40 (18) | 4.80 (122) | 4.46 (113) | 2.52 (1.14) |
| V1-FP58 | FR58-K3R Standard (24531446) |
50 (23) | 5.25 (133) | 4.77 (121) | 2.79 (1.27) |
| V1-FP68 | FR68-K3R Standard (24531447) |
75 (34) | 6.25 (159) | 4.77 (121) | 3.42 (1.55) |
| V1-FP78 | FR78-K3R Standard (24531448) |
100 (45) | 7.25 (184) | 4.77 (121) | 4.11 (1.86) |
| V1-FP88 | FR88-K3R Standard (24531449) |
150 (68) | 8.25 (210) | 4.77 (121) | 4.98 (2.26) |
| V1-FP98 | FR98-K1R Standard FR98-K2C2 Special (24531080) |
200 (91) | 9.50 (241) | 4.77 (121) | 6.03 (2.74) |
| V1-FP128 | FR128-K1R Standard FR128-K2C2 Special (24531081) |
300 (136) | 12.00 (305) | 4.50 (114) | 14.85 (6.74) |
**Lưu ý tải trọng: Số liệu tính tại 22" Hg ở mực nước biển, hệ số an toàn = 2, tải nằm ngang (flat). Tải trọng thực tế phụ thuộc vào bề mặt tải và mức chân không thực tế. Vòng đệm Foam thay thế được — liên hệ FULLSHARP để được tư vấn lựa chọn loại phù hợp với ứng dụng cụ thể.
Hình Ảnh Sản Phẩm V1-FP Foam V1-FP Foam Pad — Product Photos

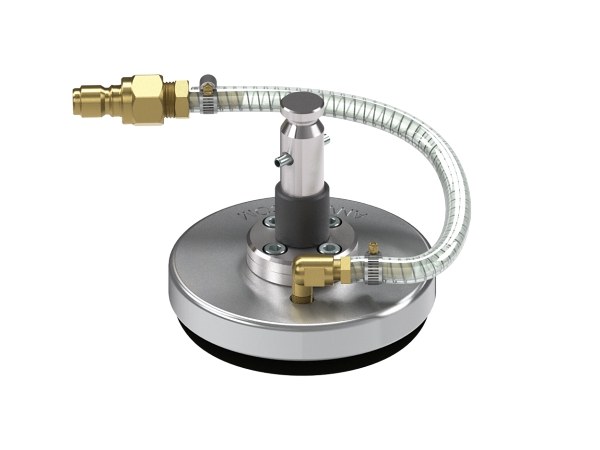

V1-FP48

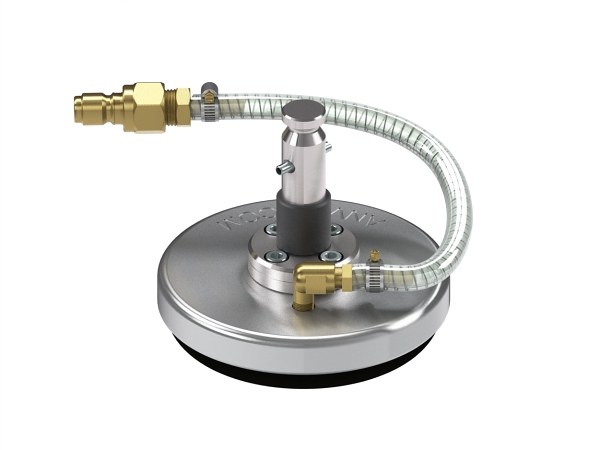

V1-FP58

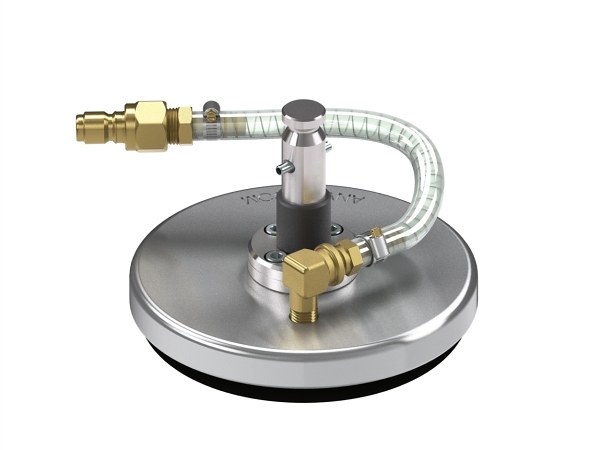

V1-FP68
V1-FP78

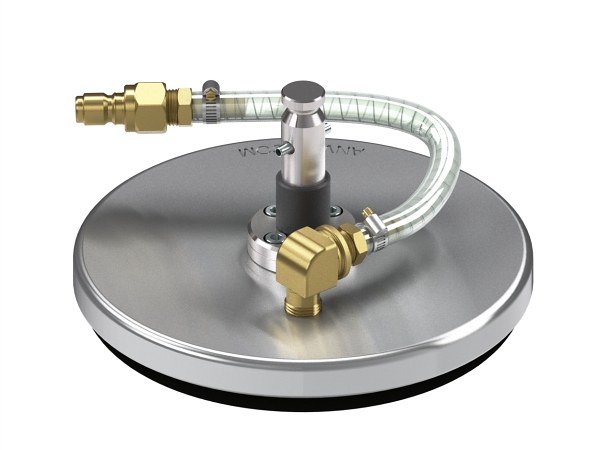

V1-FP88

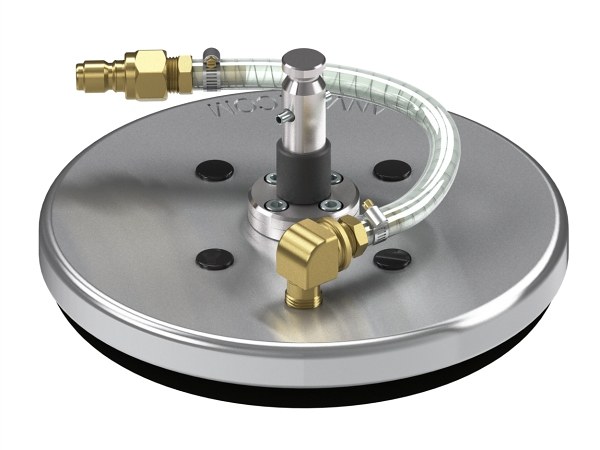

V1-FP98

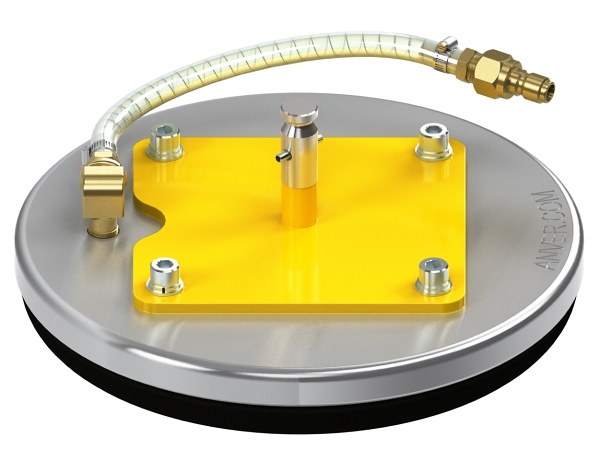

V1-FP128
Đệm Hút Oval & Chữ Nhật

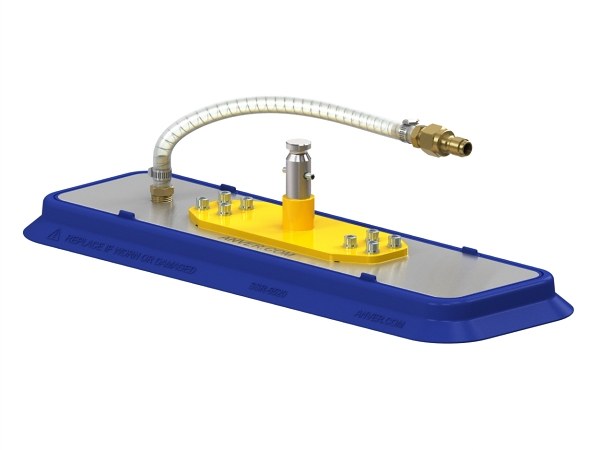

Đệm Hút Oval / Chữ Nhật — Vòng Đệm Nitrile Oval & Rectangular Pad Attachments with Nitrile Seals — V1-VP Series
▸ Thông Số Đệm Hút Oval / Chữ Nhật (V1-VP Series)

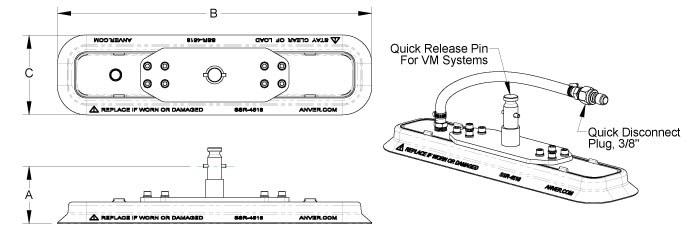

Bản vẽ kỹ thuật V1-VP Pad — Quick Release Pin và Quick Disconnect Plug 3/8".
| V1-VP Oval / Rectangular Pad — Specifications @ 24" Hg | ||||||
|---|---|---|---|---|---|---|
| Pad Model | Replace Seal |
Tải * lb (kg) |
R-min Bán Kính in (mm) |
A — Headroom in (mm) |
B — Dài × C — Rộng in (mm) |
Khối Lượng lb (kg) |
| V1-VP3518-NBR | SSR-3518 | 245 (111) | 8 (203) | 3.64 (93) | 17.75 × 3.69 (451 × 94) |
4.9 (2.2) |
| V1-VP4518-NBR | SSR-4518 | 335 (152) | 13 (330) | 3.21 (82) | 17.94 × 4.81 (456 × 122) |
5.46 (2.5) |
| V1-VP5518-NBR | SSR-5518 | 450 (204) | 39 (991) | 3.21 (82) | 18 × 5.88 (457 × 149) |
6.8 (3.1) |
| V1-VP6520-NBR | SSR-6520 | 550 (249) | 37 (940) | 3.21 (82) | 20.13 × 6.88 (511 × 175) |
8.56 (3.9) |
*Lưu ý tải trọng: Số liệu tính tại 24" Hg ở mực nước biển, hệ số an toàn = 2, tải nằm ngang. R-min = bán kính cong tối thiểu của tải để đệm có thể bám đầy đủ.
Hình Ảnh Sản Phẩm V1-VP V1-VP Series — Product Photos

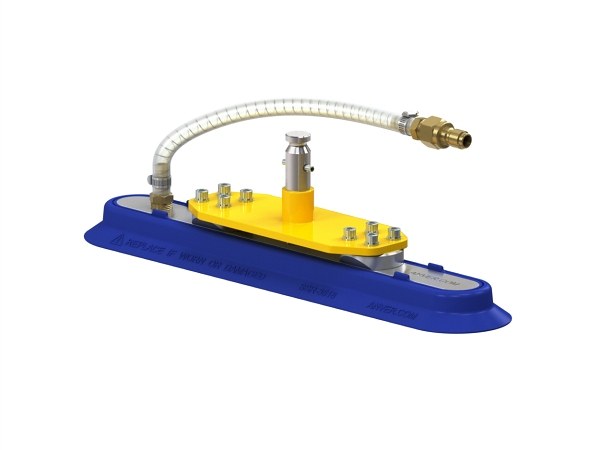

V1-VP3518-NBR

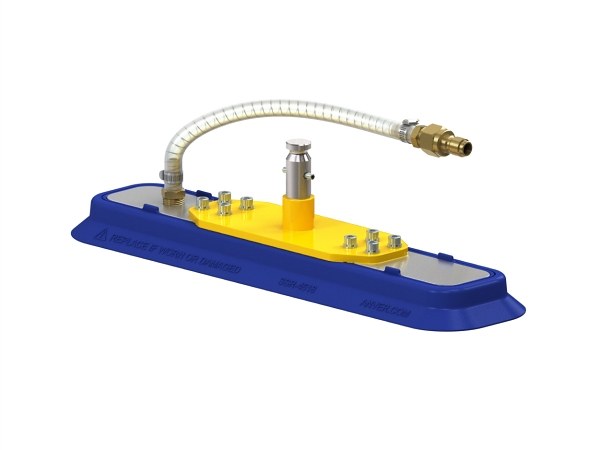

V1-VP4518-NBR

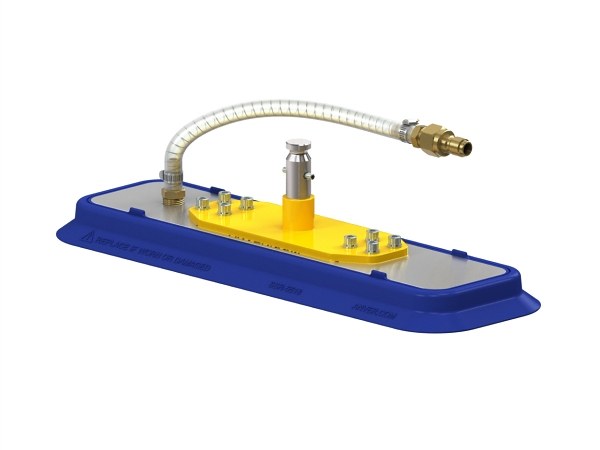

V1-VP5518-NBR
V1-VP6520-NBR
Quick-Release Bail Cho Đệm Hút V1

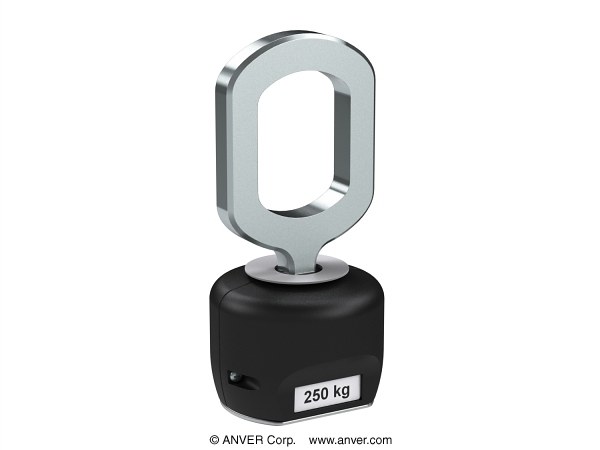

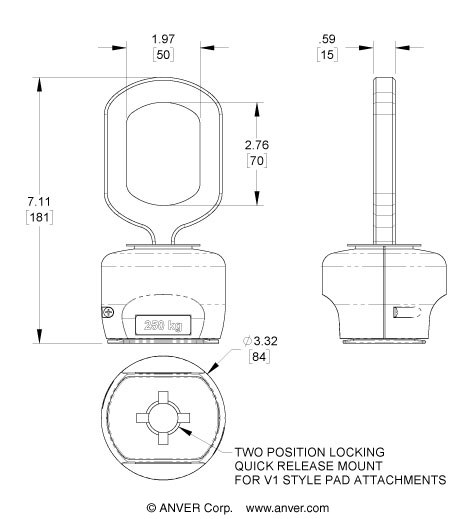

Quick-Release Lifting Bail Cho Đệm Hút V1 Quick Release Lifting Bail For V1 Style Pad Attachments
Dùng cho việc nâng các tải nhỏ, compact trong không gian hẹp — kết hợp với đệm hút V1 và bộ tạo chân không từ xa.

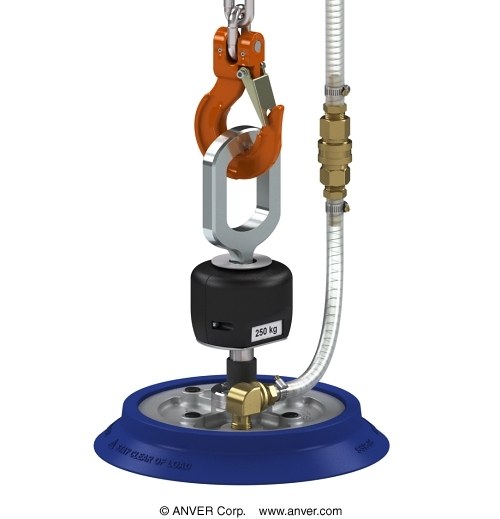

Hình minh họa thể hiện V1-QR-BAIL kèm V1-96-NBR (đệm hút bán riêng).
▸ Thông Số Quick-Release Bail
| Lifting Bail For V1 Style Pad Attachments | ||
|---|---|---|
| Part Number | Tải Tối Đa | Mô Tả |
| V1-QR-BAIL | 550 lb (250 kg) | Lift Bail with Receptacle, tải tối đa 550 lb (250 kg). Lưu ý: tải thực tế phụ thuộc vào loại đệm hút sử dụng. |
Phụ Kiện Kết Nối Bộ Tạo Chân Không Từ Xa Parts to Connect to Remote Vacuum Generators
| Connection Parts For Remote Vacuum Generator | |
|---|---|
| Part Number | Mô Tả |
| QDS-38F-B | Quick Disconnect Socket, ren 3/8" NPT (cái), vật liệu đồng thau. |
| A3838B | Đầu nối ống (Hose Barb), 3/8" NPT × 3/8" Hose. |
| CLP-04-W | Cổ dê (Worm Clamp), dùng cho ống 1/4" và 3/8". |
| HS45 | Ống PVC gia cường thép, 3/8" ID — bán theo inch. |
Mua riêng phụ kiện: Các part trên dùng để kết nối V1-QR-BAIL với bộ tạo chân không từ xa (remote vacuum generator) khi cần. Liên hệ FULLSHARP để được tư vấn cấu hình tổng thể.
Các Đệm Hút Đặc Biệt Khác Cho Hệ Thống VM
Ngoài 3 dòng đệm hút tiêu chuẩn (Nitrile / Foam / Oval-Chữ Nhật) và phụ kiện Quick-Release Bail ở trên, ANVER còn cung cấp nhiều dòng đệm hút đặc biệt cho VM System — bao gồm single pad, dual pad, multi-pad, đệm hút oval cho cup chân không, các đệm hút custom theo yêu cầu, và đệm hút có cup extensions đặc biệt.
V1-60
V1-F77-NBR
V2-60-12
V4-55A-28-2/10
V4-VC35-SP
V4-OC55-150
V4-B2.5-88-SP
V2-OC55-150
V1-80-NBR
V5-F60-NBR-SP
V4-55-28-2/10
V1-90Q-NBR
Để biết thông số chi tiết và đặt hàng các đệm hút đặc biệt, liên hệ FULLSHARP — chúng tôi có thể tùy chỉnh cấu hình theo đúng yêu cầu xử lý vật liệu của bạn.
